Tecfluid CU Series - Manual (Página 23)

23

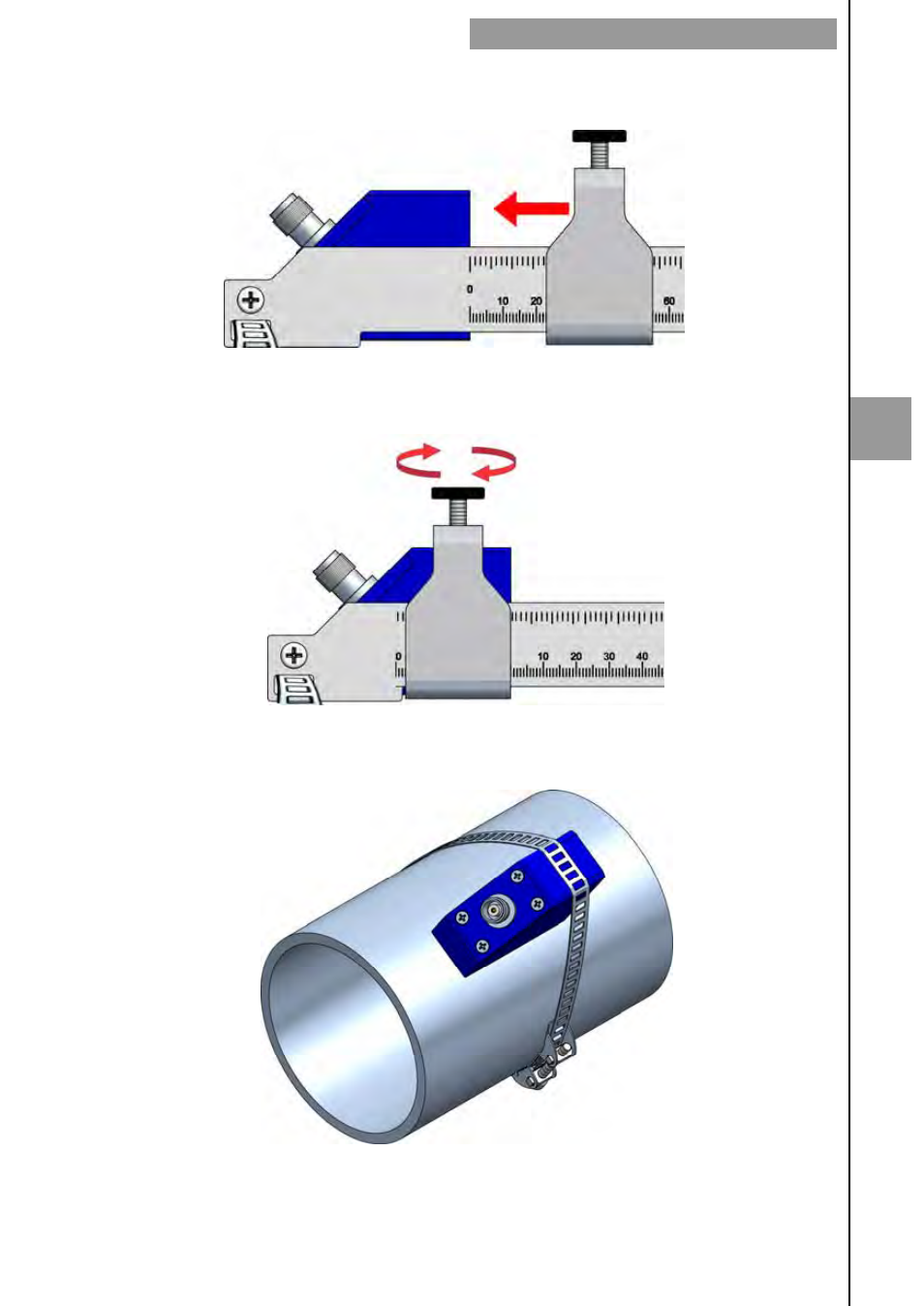

Una vez colocado el transductor, desplazar la “U” de sujeción hacia él hasta que el tornillo
moleteado coincida con la muesca superior del transductor.
Si no se dispone de la guía de alineación, colocar la abrazadera alrededor de la tubería y
apretarla de forma que sujete el transductor.
5
INSTALACIÓN DE LOS TRANSDUCTORES
Una vez en esta posición, apretar el tornillo hasta que el transductor realice presión contra
la tubería.
Colocar los cables de los transductores roscando los conectores, y teniendo en cuenta que
el cable TR1 debe conectarse al transductor TR1 y el cable TR2 al transductor TR2.
