10
3 INTERFAZ DEL CONVERTIDOR
El convertidor CU100 dispone de un display LCD gráfico y un teclado de 12 teclas.
El teclado dispone de diez teclas numéricas para introducir los diferentes valores en
instalación y programación. Dos de estas teclas se utilizan también a modo de cursor, y
finalmente hay dos teclas de función.

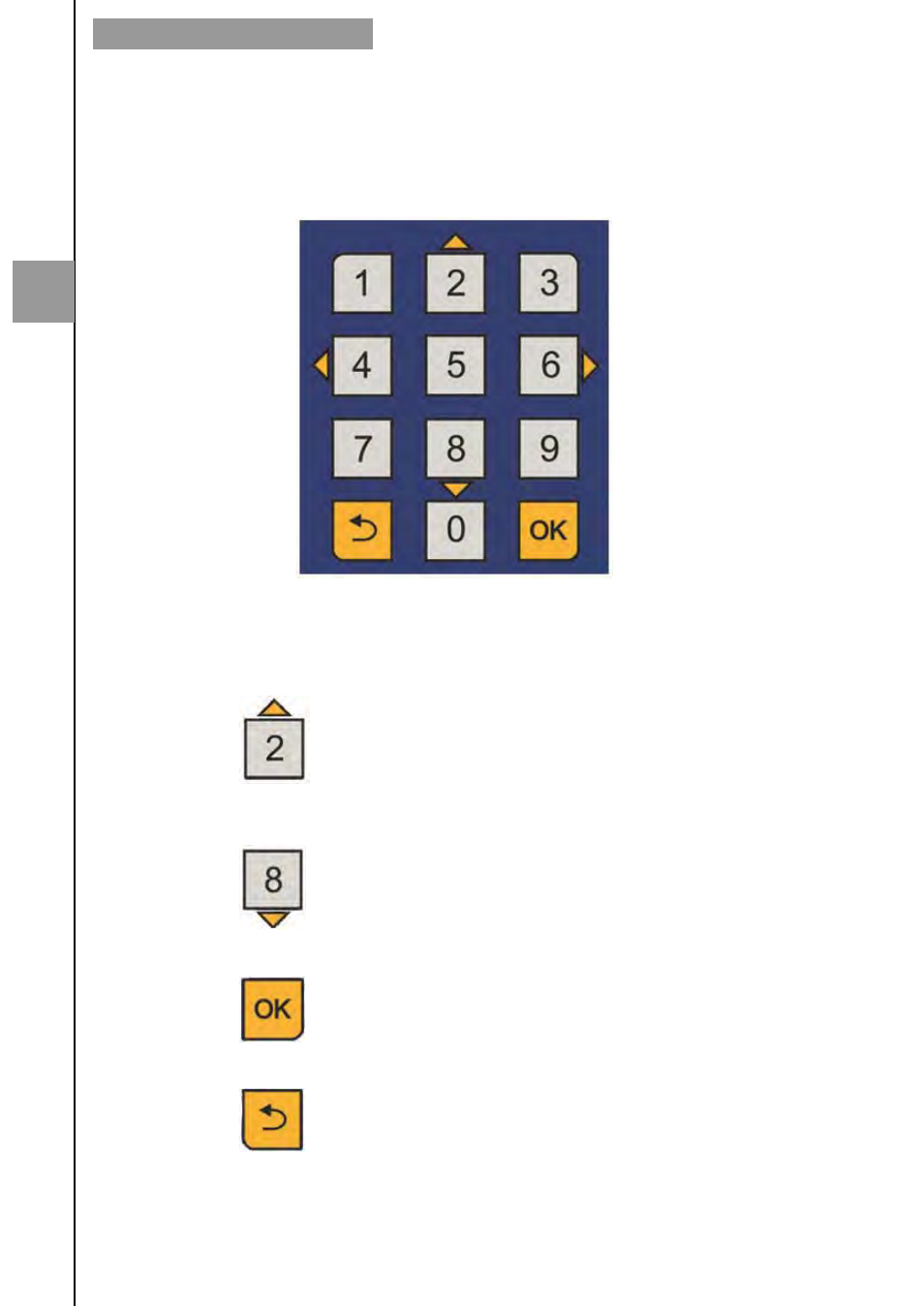

En la figura siguiente se muestra la funcionalidad de la teclas del convertidor.
Para cambiar entre las pantallas de
caudal, totalizador y velocidad del
fluido.
Dentro de los menús, para desplazarse
al elemento superior.
Para cambiar entre las pantallas de
caudal, totalizador y velocidad del
fluido.
Dentro de los menús, para desplazarse
al elemento inferior.
Para validar un dato.
Para entrar en los modos de instalación
y programación del equipo.
Para salir de un texto informativo.
Para volver al menú anterior. Para salir
de una pantalla sin validar el dato.
