Si se elige “Unidireccional”, la salida analógica tendrá un valor proporcional al caudal
cuando éste sea positivo, y dará siempre 4 mA cuando el caudal sea negativo.
Si se elige “Bidireccional”, la salida analógica tendrá un valor proporcional al caudal tanto
si éste es positivo como negativo.
6.5.3 Configuración de la salida 4-20 mA
Permite elegir entre unidireccional y bidireccional.
Ejemplo
Si se programa una salida para activarse a 100 m3/h y desactivarse a 90 m3/h, cuando el
caudal es cero la salida estará desactivada. Cuando el caudal alcanza 100 m3/h se
activará y no volverá al estado de desactivado hasta que el caudal no se sitúe por debajo
de 90 m3/h.
Si se programa una salida para desactivarse a 100 m3/h y activarse a 90 m3/h, cuando el
caudal es cero la salida estará activada. Cuando el caudal alcance el valor de 100 m3/h
se desactivará y no volverá al estado de activado hasta que el caudal no se sitúe por
debajo de 90 m3/h.
6.5.2 Salida analógica
Para esta salida se puede programar el caudal correspondiente a 4 mA y a 20 mA, y
realizar la calibración de estos dos valores.
6
PROGRAMACIÓN DEL CONVERTIDOR
6.5.1 Relé 1 y relé 2

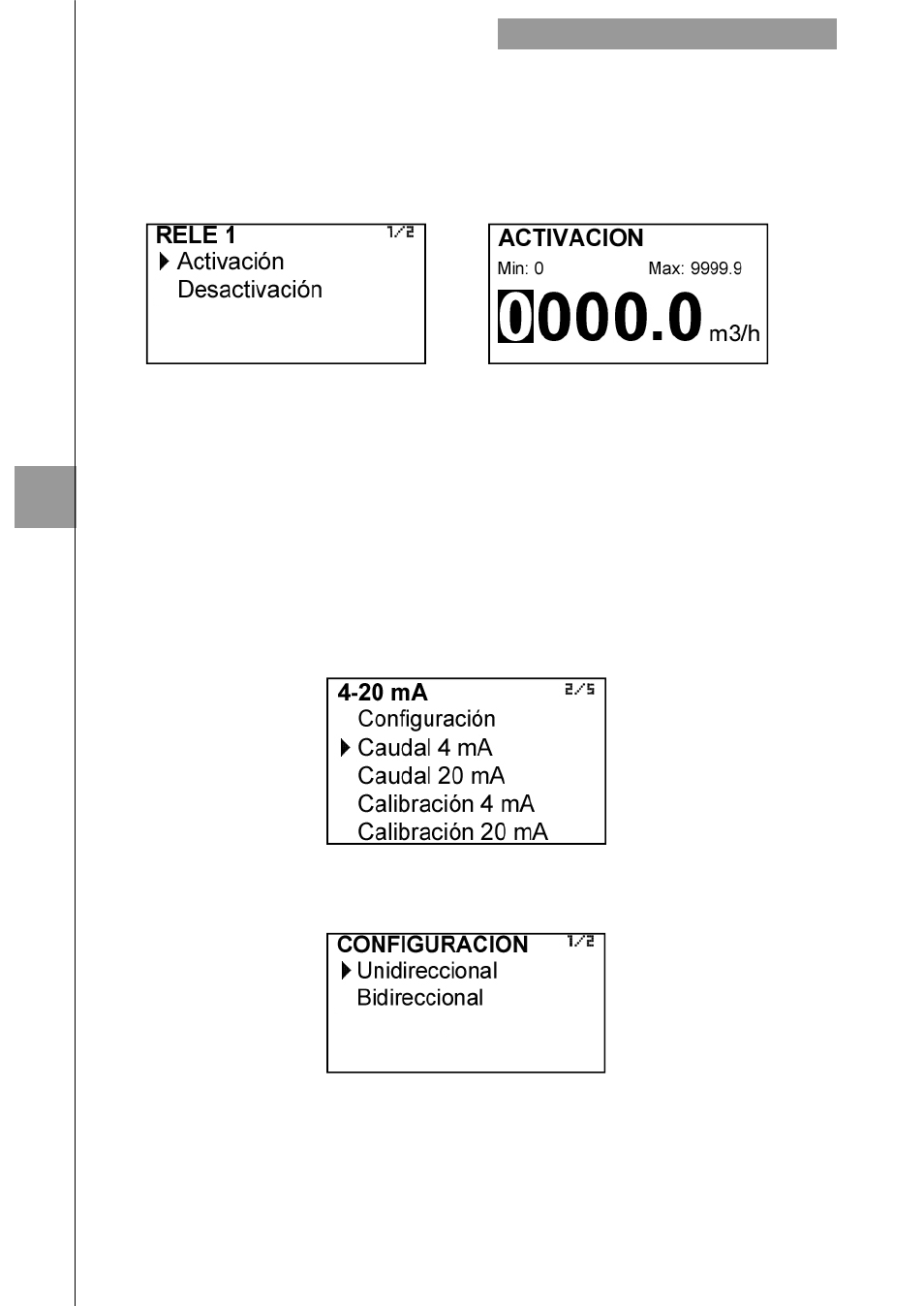

Al seleccionar una de estas pantallas, se tiene acceso a programar el caudal al que se
desea que los relés conmuten y su nivel de histéresis. Por nivel de histéresis se entiende
la diferencia de nivel entre la activación y la desactivación de la salida. Para evitar que
una salida de relé esté continuamente pasando de estado activado a desactivado, se
deben programar los puntos de activación y desactivación.
