Si la instalación no permite parar el caudal, puede realizarse un ajuste con caudal,
siempre que éste sea estable.
Para ello, pulse la opción “Caudal ≠ 0y a parecerá la siguiente pantalla:
Solamente la indicación de caudal por el display y la salida analógica quedan afectadas
por dicho filtro. Los relés y el totalizador actúan de acuerdo con el caudal instantáneo.
Seleccionando un filtro con un tiempo de integración más o menos largo se pueden
obtener respuestas a variaciones de caudal en más o menos tiempo.
El tiempo de integración se selecciona en segundos, con un valor mínimo de 0 y un valor
máximo de 100 segundos. Si se selecciona un tiempo de integración por ejemplo de 15
segundos, el display indica el caudal medio que ha pasado durante los últimos 15
segundos. Esto no quiere decir que el display se renueve solamente cada 15 segundos.
El display visualiza un nuevo valor varias veces por segundo, indicando un promedio de
los valores de caudal de los últimos 15 segundos.
Cuando se produce una variación brusca de caudal, el filtro debe dejar de actuar para
que la respuesta sea lo más rápida posible. Por ello el filtro controla para cada lectura la
desviación del caudal instantáneo respecto a una referencia. Si esta desviación supera
los límites establecidos, el filtro deja de actuar, indicándose el valor instantáneo, y
empezando el proceso de filtraje de nuevo.
6.4.4 Offset
Para una perfecta linealización del aparato, se recomienda realizar una corrección de la
deriva de caudal cero (offset) cada vez que se realiza una instalación.

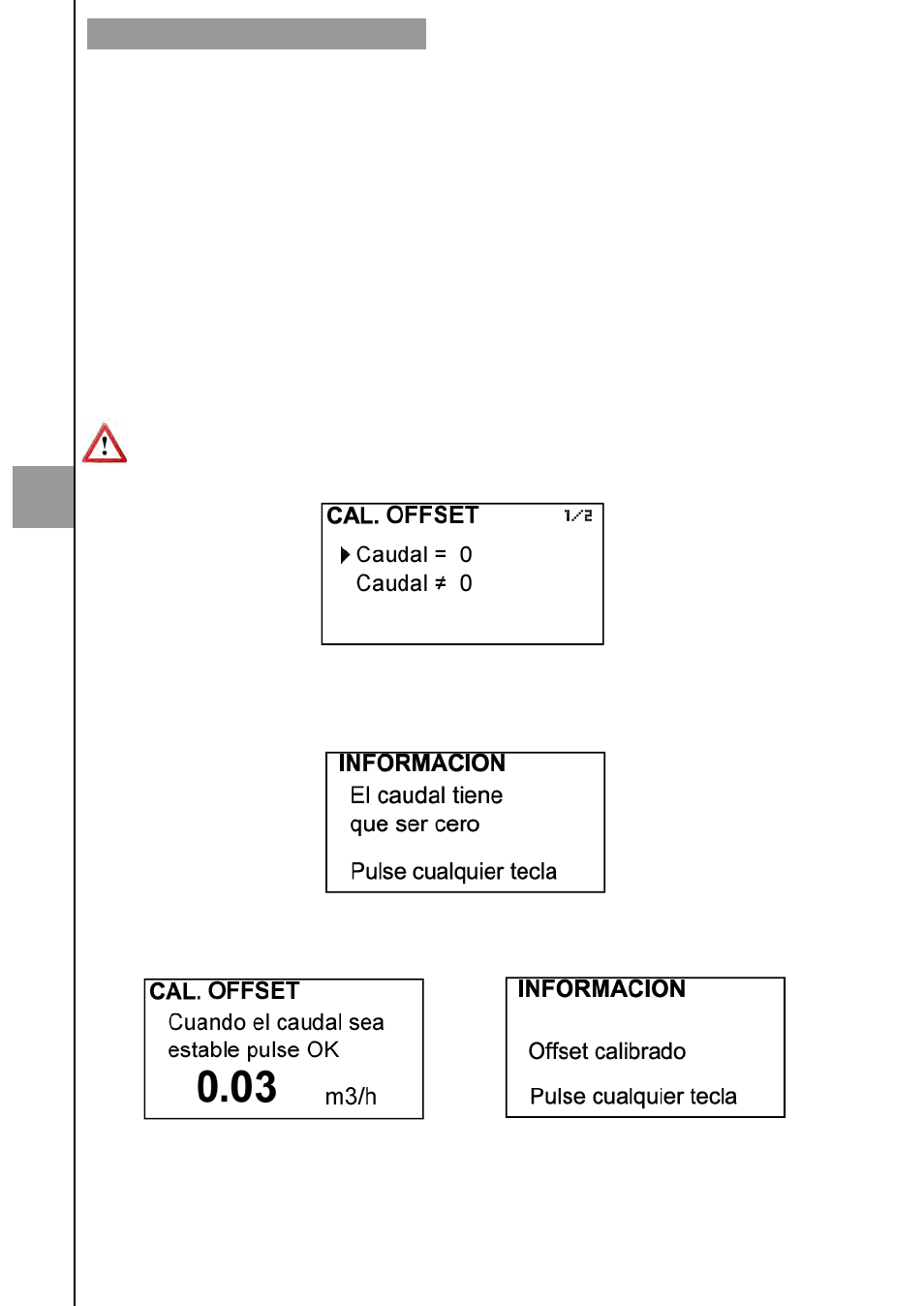

Al pulsar la opción Offset, aparece la siguiente pantalla:
Cuando el caudal leído sea estable, pulse la tecla OK y el instrumento almacenará el
valor.
6
PROGRAMACIÓN DEL CONVERTIDOR
Si se elige la primera opción para realizar la corrección, el caudal debe ser cero, es decir,
el líquido que hay en el interior de la tubería donde están instalados los transductores
debe estar totalmente parado.
