TASCAM DA-3000
43

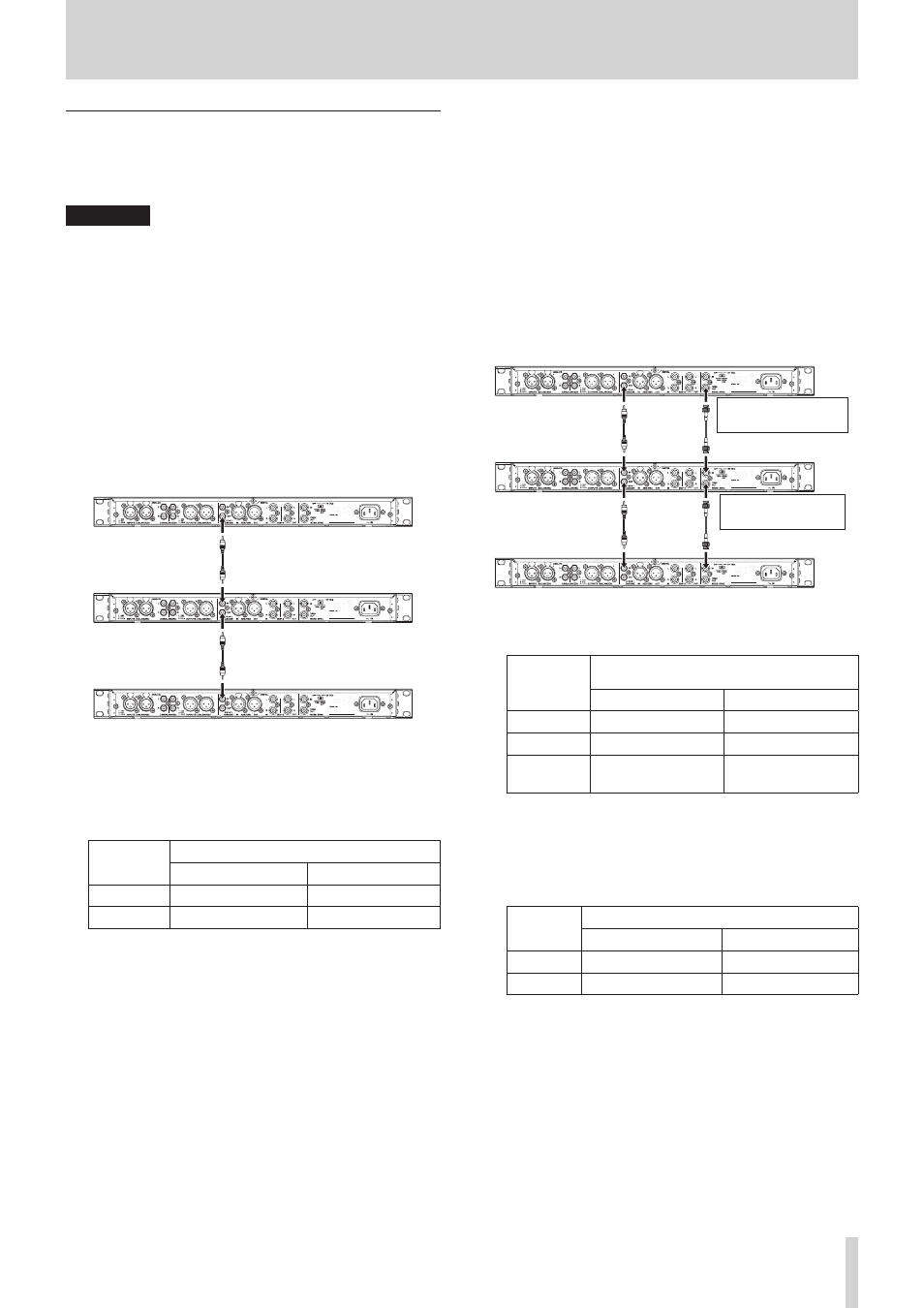

7 – Grabación/reproducción con conexión en cascada
Conexión y ajuste de los dispositivos
Conecte los dispositivos máster y esclavos.
Conecte estos dispositivos de la siguiente forma, de acuerdo al
método de sincronización.
CUIDADO
Cuando instale las unidades una encima de otra, deje un
espacio suficiente para permitir una correcta refrigeración.
Cuando monte las unidades en un bastidor rack, deje al
menos un espacio de 1U encima de cada unidad.
8 Sincronización usando S/PDIF con la unidad máster
como reloj máster
Conexiones
Use un cable digital coaxial para conectar la toma DIGITAL
OUT de la unidad máster a la toma DIGITAL IN (S/PDIF /
CASCADE) de la unidad esclava.
Si va a conectar más unidades esclavas, use un cable digital
coaxial para conectar la toma DIGITAL OUT del primer
esclavo a la toma DIGITAL IN (S/PDIF / CASCADE) del
segundo.
Unidad máster
Unidad esclava 1
Unidad esclava 2
Ajustes
Pulse el botón MENU para acceder a la página
GENERAL
de la pantalla de menú. Ajuste los elementos
CLOCK MSTR
y
CASCADE
de la siguiente forma. (Vea “Ajuste del reloj
máster” en pág. 25). (Vea “Ajuste de unidades máster y
esclava” en pág. 44).
Página GENERAL.
Ajuste CLOCK MSTR Ajuste CASCADE
Máster Internal MASTER
Esclavo DIN SLAVE
8 Uso de la unidad máster como el máster de reloj
para sincronización de reloj word
Conexiones
Use un cable digital coaxial para conectar la toma DIGITAL
OUT de la unidad máster a la toma DIGITAL IN (S/PDIF
/ CASCADE) de la esclava, y un cable BNC para conectar
la toma WORD SYNC THRU/OUT del máster a la entrada
WORD SYNC IN de la esclava.
Cuando conecte una segunda unidad esclava (o más), use un
cable digital coaxial para conectar la toma DIGITAL OUT del
primer esclavo a la toma DIGITAL IN (S/PDIF / CASCADE)
de la segunda, y un cable BNC para conectar la toma WORD
SYNC THRU/OUT del primer esclavo a la entrada WORD
SYNC IN de la segunda.
Unidad máster
Unidad esclava 1
Unidad esclava 2
Interruptor ON 75Ω/OFF
(WORD OUT)
Interruptor ON 75Ω/OFF
(WORD OUT)
Además, ajuste los interruptores 75Ω ON/OFF [THRU/
WORD OUT] de la unidad máster y las esclavas de la
siguiente forma.
Interruptor ON 75Ω/OFF [THRU/WORD
OUT]
ON 75Ω/OFF
THRU/WORD OUT
Máster ON WORD OUT
Esclava OFF THRU
Esclava
(última)
ON WORD OUT
Ajustes
Pulse el botón MENU para acceder a la página
GENERAL
de la pantalla de menú. Ajuste los elementos
CLOCK MSTR
y
CASCADE
de la siguiente forma. (Vea “Ajuste del reloj
máster” en pág. 25). (Vea “Ajuste de unidades máster y
esclava” en pág. 44).
Página GENERAL.
Ajuste CLOCK MSTR
Ajuste CASCADE
Máster Internal MASTER
Esclavo WORD SLAVE
