3 – Preparativos
Conexiones

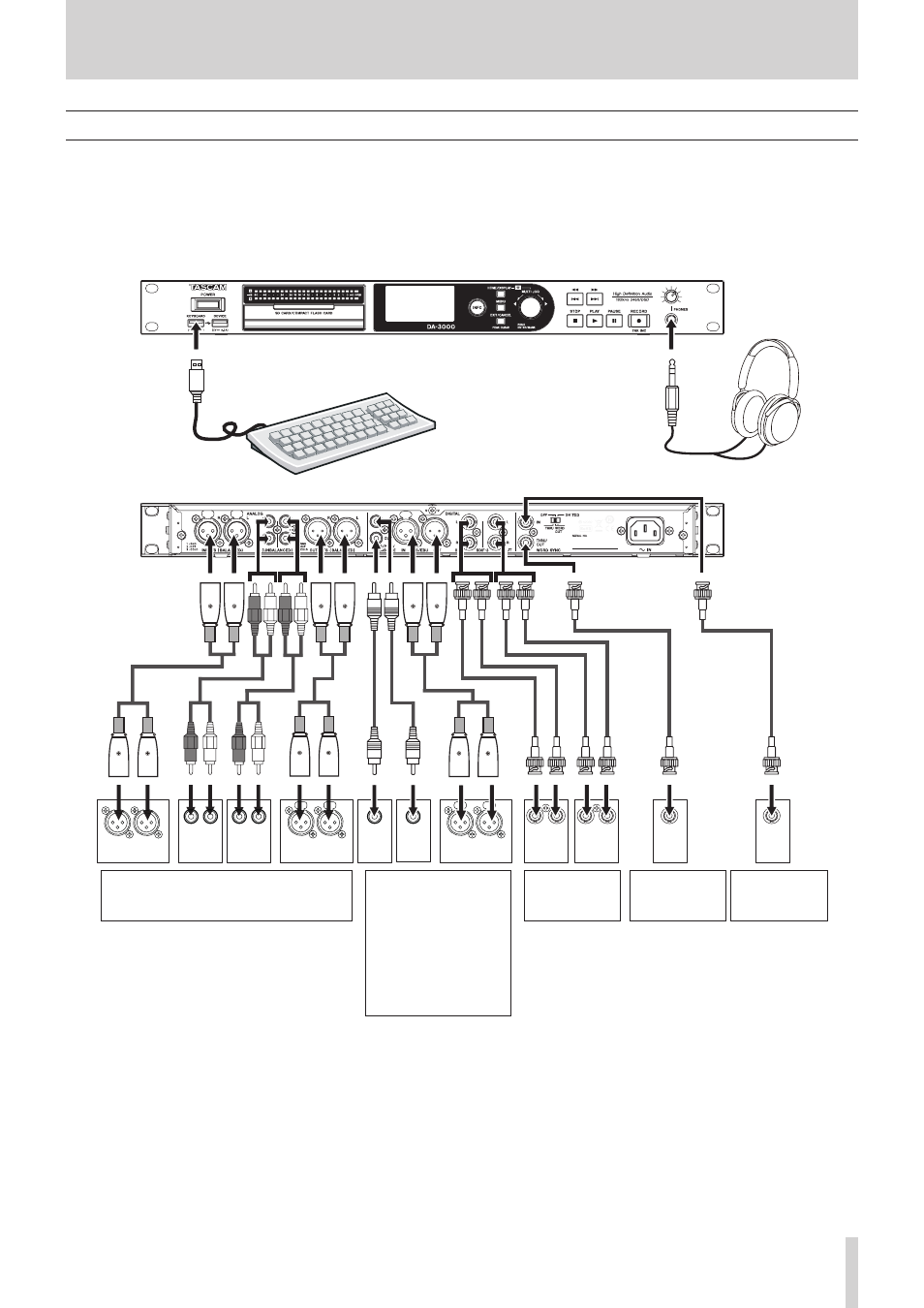

En el ejemplo siguiente puede ver las conexiones del DA-3000.
8 Precauciones previas a cualquier conexión
• Antes de realizar ninguna conexión, lea los manuales de instrucciones del resto de equipos y conéctelos de la forma correcta.
• Apague (o deje en standby) tanto esta unidad como el resto de dispositivos que vaya a conectar a ella.
• Conecte todos los dispositivos a la misma regleta o salida de alimentación. Cuando esté usando una regleta, utilice un cable grueso
y con capacidad suficiente como para reducir al mínimo cualquier posible variación de voltaje.
Grabadora digital
u otro dispositivo Generador de
reloj u otro
dispositivo
ANALOG IN
(BALANCED)
L R
ANALOG OUT
(BALANCED)
L R
ANALOG
IN
(UNBALANCED)
L R
ANALOG
OUT
(UNBALANCED)
L R
DIGITAL
OUT
(S/PDIF)
DIGITAL
IN
(S/PDIF) AES/EBU
IN OUT
SDIF-3 OUT
R L
SDIF-3 IN
R L WORD
IN
WORD
OUT
Teclado USB
Auriculares
Mezclador, grabadora, amplificador u otro
dispositivo Mezclador, grabadora,
amplificador u otro
dispositivo digital DAC u otro
dispositivo
externo
