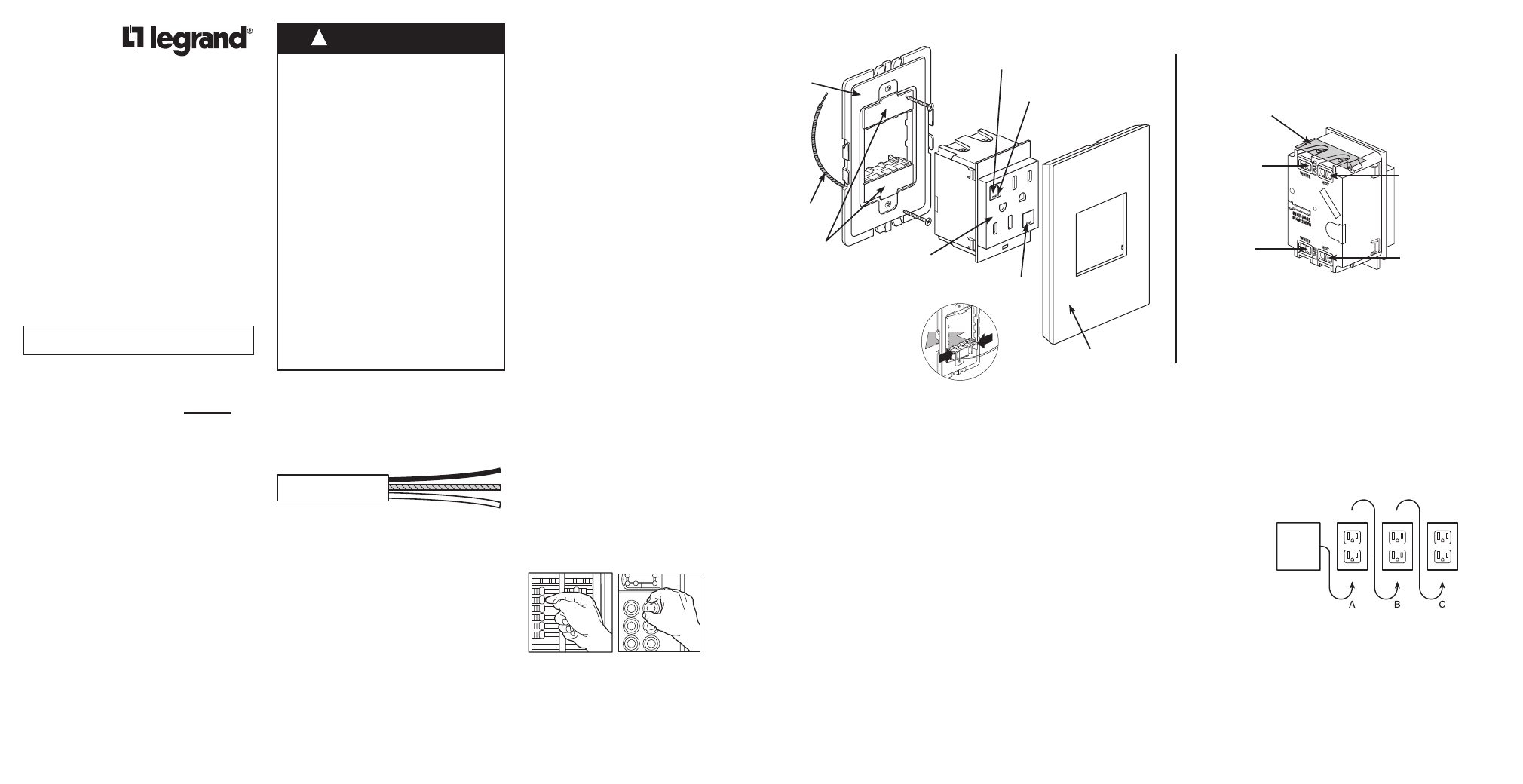

Legrand AGFTR152 - Manual

Conecte un dispositivo eléctrico, como
una lámpara o una radio, al tomacorriente
en el que está trabajando. Encienda la
lámpara o la radio. Luego, vaya al panel de
servicio. Encuentre el disyuntor o el fusible
que protege ese tomacorriente. Coloque
el disyuntor en la posición OFF o quite
completamente el fusible. La lámpara o
radio debe apagarse.
Luego, conecte la lámpara o radio en
el otro enchufe del tomacorriente y
enciéndala para verificar que no haya
tensión en ninguno de los dos enchufes.
Si hay tensión, detenga el trabajo y llame
a un electricista para que complete la
instalación.
Un cable consiste de 2 o 3 conductores.
Cable de línea (LINE):
Lleva la energía desde el panel de servicio
(panel de disyuntores o caja de fusibles)
al interruptor diferencial. Si hay solo un
cable que ingresa a la caja eléctrica, es
el cable de línea (LINE). Este cable debe
conectarse únicamente a los terminales
de línea (LINE) del interruptor diferencial.
Cable de carga (LOAD):
Lleva la energía desde el interruptor
diferencial a otro tomacorriente del
circuito. Este cable debe conectarse
únicamente a los terminales de carga
(LOAD) del interruptor diferencial. Los
terminales de carga (LOAD) están debajo
de la calcomanía amarilla. No quite la
calcomanía en este momento.
Ubicación en el circuito:
La ubicación del interruptor diferencial
dentro del circuito determina si
protege otros tomacorrientes del
circuito.
Circuito de ejemplo:
Colocar el interruptor diferencial en
la posición A también protegerá a
los tomacorrientes B y C “del lado
de la carga”. En cambio, colocar el
interruptor diferencial en la posición
C no brindará protección a los
tomacorrientes A ni B. Recuerde que
los tomacorrientes A, B y C pueden
estar en habitaciones distintas.
• Para evitar descargas eléctricas fuertes
o electrocución, siempre desconecte
la alimentación en el panel de servicio
antes de trabajar con cables.
• Utilice este tomacorriente con
interruptor diferencial con cables de
cobre o revestidos en cobre. No lo
utilice con cables de aluminio.
• No instale este tomacorriente con
interruptor diferencial en un circuito
que alimente equipo de soporte vital
ya que si el interruptor diferencial se
dispara, apagará el equipo.
• Para la instalación en lugares
húmedos, proteja el tomacorriente con
interruptor diferencial con una cubierta
a prueba de intemperie que mantenga
seco tanto al tomacorriente como a los
enchufes.
• Debe instalarse de acuerdo con los
códigos eléctricos nacionales y locales.
PRECAUCIÓN
!
Instalación y prueba
de un tomacorriente
con interruptor
diferencial
Lea este folleto en forma
completa antes de comenzar.
La instalación de un tomacorriente con
interruptor diferencial puede ser más
complicada que la instalación de un
tomacorriente convencional.
Asegúrese de:
• Entender las técnicas y los principios
básicos de cableado.
• Interpretar los diagramas de cableado.
• Tener experiencia en cableado.
• Estar preparado para tomarse unos
minutos para probar su trabajo y
asegurarse de que ha cableado el
tomacorriente con interruptor diferencial
correctamente.
Un tomacorriente con interruptor
diferencial es diferente de un
tomacorriente convencional. Si ocurre
una falla a tierra, el interruptor diferencial
se disparará y detendrá rápidamente el
flujo de electricidad para evitar lesiones
graves.
Definición de una falla a tierra:
En lugar de seguir su trayecto habitual,
la electricidad pasa a través del cuerpo
de una persona para llegar a tierra.
Un electrodoméstico defectuoso, por
ejemplo, puede causar una falla a tierra.
Un tomacorriente con interruptor
diferencial no protege contra
sobrecargas del circuito, cortocircuitos
ni descargas eléctricas. Por ejemplo,
todavía puede recibir una descarga
si toca los cables sin aislación y
está parado sobre una superficie no
conductora como un piso de madera.
3. ¿Debe instalarlo usted? 4. Cable de línea (LINE) y
cable de carga (LOAD)
1. ¿Qué es un interruptor
diferencial?
2. Las características del interruptor diferencial
IMPORTANTE:
No instale el tomacorriente con interruptor
diferencial en una caja eléctrica que
contenga (a) más de 4 cables (sin contar
los cables de puesta a tierra) o (b) cables
con más de 2 conductores (sin contar el
conductor de puesta a tierra). En caso de
que se produzca alguna de las condiciones
anteriores, póngase en contacto con un
electricista calificado.
• Si está cambiando un tomacorriente viejo,
quítelo de la caja eléctrica sin desconectar
los conductores.
• Si ve un único cable (2 o 3 conductores),
es el cable de línea (LINE). Probablemente
el tomacorriente está en la posición C
(ver el diagrama de la derecha). Quite el
tomacorriente y vaya al paso 7A.
• Si ve 2 cables (4 o 6 conductores),
probablemente el tomacorriente esté en
la posición A o en la B (ver el diagrama de
la derecha). Siga los pasos a hasta e del
procedimiento de la derecha.
Procedimiento: caja con dos cables
(4 o 6 conductores)
(a) Desconecte los conductores
blanco (White) y vivo (Hot) de un cable
del tomacorriente y tape cada uno
independientemente con un conector
para cables. Asegúrese de que sean del
mismo cable.
(b) Vuelva a instalar el tomacorriente
en la caja eléctrica, coloque la placa
frontal y conecte la alimentación en el
panel de servicio.
(c) Determine si la alimentación llega
al tomacorriente. Si esto ocurre, los
cables que tapó son los cables de
carga (LOAD). Si esto no ocurre, los
cables que tapó son los cables de
línea (LINE).
(d) Desconecte la alimentación en el
panel de servicio, etiquete los cables
de línea (LINE) y de carga (LOAD) y
luego quite el tomacorriente.
(e) Vaya al paso 7B.
5. Desconexión de la
alimentación
6. Identificación de cables
y conductores
LINE
LOAD
Service
Panel
LOAD
LINE LINE
STRIP GAGE
#14-#12 AWG
HOT WHITE
HOT WHITE
LOA
D
LIN
E
Luz indicadora de
disparo
Botón de
restablecimiento
(RESET)
Ver paso 8
Botón de prueba
Ver paso 8
Vista frontal Vista trasera
Una calcomanía amarilla cubre los tornillos del
terminal de carga (LOAD).
No quite la calcomanía en este momento.
Carga (LOAD)
Terminal blanco
(White) (plata):
Conexión para el
conductor blanco
del cable LOAD
Línea (LINE)
Terminal blanco
(White) (plata):
Conexión para el
conductor blanco del
cable LINE
Carga (LOAD)
Terminal vivo (Hot)
(bronce):
Conexión para el
conductor negro del
cable LOAD
Línea (LINE)
Terminal vivo (Hot)
(bronce):
Conexión para el
conductor negro del
cable LINE
Tomacorriente con
interruptor diferencial
Bastidor
Cable a
tierra
Placa de pared
adorne
TM
Tomacorriente con interruptor diferencial
resistente a las alteraciones, módulo doble, 15 A
Tomacorriente con interruptor diferencial
resistente a las alteraciones, módulo triple, 15 A
Número(s) de catálogo: AGFTR152, AGFTR153
DO N OT U SE
PLAT E INS TALL ED
WITH OUT A WAL L
TOP
Quite los separadores
del marco. Como este
tomacorriente cubre
completamente el marco, no
necesitará los separadores.
Desde la parte posterior del
marco, presione las lengüetas
del separador para quitarlo.
Para obtener más información y videos instructivos
útiles, visite www.adornemyhome.com/install.
Separadores
Utilice el producto únicamente con el sistema
adorne de Legrand.
cable conductores
Panel de
servicio
Línea Línea Línea
Carga Carga
