• Para evitar serios electrochoques o
electrocución, siempre APAGUE el
suministro eléctrico en el panel de
servicio antes de trabajar con los cables.
• Utilice este tomacorriente con GFCI
con alambres de cobre o revestidos
de cobre. No usar con cables de
aluminio.
• No instale este tomacorriente GFCI en
un circuito que suministre electri cidad
a equipo de sustentación de vida ya
que si el GFCI se dispara, apagará el
equipo.
• Para instalación en lugares húmedos,
proteja el tomacorriente GFCI con una
cubierta impermeable que man tenga
secos al tomacorriente y a los enchufes.
• Se debe instalar de acuerdo con los
códigos eléctricos nacionales y locales.
3. ¿Debiera instalarlo
usted?
Instalar un tomacorriente GFCI podría
ser más complicado que instalar un
tomacorriente tradicional.
Asegúrese de que:
• Entienda los principios y técnicas básicos
de cableado.
• Pueda interpretar diagramas de cableado.
• Tenga experiencia en el cableado de
circuitos.
• Pueda dedicar unos minutos a revisar
su trabajo para verificar que conectó el
tomacorriente GFCI en forma correcta.
RESET
RESET
TEST TEST
Información general
Valores nominales:
15A, 125V, 60Hz
20A, 125V, 60Hz
Asistencia técnica: (800) 223-4185
www.passandseymour.com
Parte Nº 340773 Rev. B
GARANTÍA LIMITADA DE UN AÑO
Pass & Seymour remediará cualquier defecto de mano de obra o materiales en los productos Pass &
Seymour que pudiese ocurrir bajo uso correcto y normal durante un año a partir de la fecha de compra por
el consumidor:
(1) mediante reparación o reemplazo o, a opción de Pass & Seymour, (2) devolviendo un monto igual al
precio de compra pagado por el consumidor. Dicho recurso es EN LUGAR DE CUALQUIERA Y TODAS
LAS GARANTÍAS EXPRESAS O IMPLÍCITAS DE COMERCIABILIDAD O ADECUACIÓN CON UN FIN EN
PARTICULAR. Dicho recurso por parte de Pass & Seymour no incluye ni cubre el costo de mano de obra
para retirar o reinstalar el producto. POR LA PRESENTE SE EXCLUYE CUALQUIER OTRO ELEMENTO
DE DAÑO (INCIDENTAL O INDIRECTO) POR INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA
O IMPLÍCITA, INCLUSO GARANTÍAS DE COMERCIABILIDAD O ADECUACIÓN CON UN FIN EN
PARTICULAR. (Algunos estados no permiten la negación, exclusión o limitación de daños incidentales
o indirectos; por lo tanto, la negativa y limitación o exclusión anterior podría no ser aplicable a usted.)
CUALQUIER GARANTÍA IMPLÍCITA, INCLUSO DONDE SE REQUIERAN GARANTÍAS DE
COMERCIABILIDAD O ADECUACIÓN CON UN FIN EN PARTICULAR, DEBERÁN LIMITARSE AL PERÍODO
DE UN AÑO ESTABLECIDO ARRIBA. (Algunos estados no permiten limitaciones con respecto a la duración
de una garantía implícita; por lo tanto, las limitaciones anteriores podrían no ser aplicables a usted.)
Para garantizar la seguridad, todas las reparaciones de productos Pass & Seymour deben ser realizadas
por Pass & Seymour o bajo sus instrucciones específicas. El procedimiento para solicitar el cumplimiento
de cualquier obligación de garantía es el siguiente: (1) Póngase en contacto con Pass & Seymour,
Syracuse, New York 13221, para obtener instrucciones con respecto a devoluciones o reparaciones;
(2) envíe de regreso el producto a Pass & Seymour, con franqueo pagado, con su nombre y dirección y una
descripción escrita de la instalación o uso del producto Pass & Seymour y de los defectos observados o la
falla de funcionamiento u otra causa de insatisfacción.
Esta garantía le da derechos legales específicos y usted también podría tener otros derechos que varían de
estado a estado.
1. ¿Qué es un GFCI?
Un tomacorriente GFCI (interruptor de
circuito accionado por corriente de pérdida
a tierra) es distinto de los tomacorrientes
convencionales. En caso de una corriente
de pérdida a tierra, un GFCI se disparará y
detendrá rápidamente el flujo de electricidad
para evitar lesiones graves.
Definición de corriente de pérdida a tierra:
En vez de seguir su trayectoria segura
normal, la electricidad pasa a través del
cuerpo de una persona para llegar a tierra.
Por ejemplo, un electrodoméstico
defectuoso puede producir una corriente
de pérdida a tierra.
Un tomacorriente GFCI no protege contra
las sobrecargas de circuitos, los
cortocircuitos o los electrochoques.
Por ejemplo, usted aún puede sufrir
electrochoque si toca alambres desnudos
mientras está parado sobre una superficie
no conductora como un piso de madera.
Procedimiento:
(a) Encienda el suministro eléctrico en el panel de servicio. Oprima el botón
RESET hasta el fondo. El botón RESET debe permanecer en posición hacia
adentro. Enchufe una lámpara o una radio en el GFCI (y déjela enchufada)
para verificar que el suministro está activado. Si no hay suministro eléctrico,
apague el suministro eléctrico y revise las conexiones de los cables (Paso 5).
Asegúrese que no hay cables sueltos o conexiones flojas y verifique que el
conector serie PT está insertado a presión en el tomacorriente GFCI
PlugTail™.
(b) Oprima el botón TEST (de prueba) para disparar el dispositivo. Esto debe
interrumpir el flujo de electricidad, haciendo que la radio o la lámpara se
APAGUE y que la luz roja indicadora de disparo se encienda. Note que el
botón RESET saltará hacia afuera. Si se interrumpe el suministro, usted
instaló el GFCI correctamente. Para restaurar el suministro, oprima el botón
RESET.
(c) Oprima el botón TEST (luego el botón RESET) una vez al mes para verificar
el funcionamiento correcto.
(d) Este tomacorriente GFCI se disparará y no será capaz de reposicionarse
(no suministro eléctrico de salida) cuando ha alcanzado su final de vida.
Para confirmar que el tomacorriente GFCI ha alcanzado su final de vida,
desenchufe los aparatos eléctricos conectados al tomacorriente GFCI y
oprima el botón Reset. Si el GFCI continúa disparándose, entonces el GFCI
ha alcanzado su final de vida y debe reemplazarse. Si el GFCI se reposiciona,
el aparato eléctrico podría estar defectuoso.

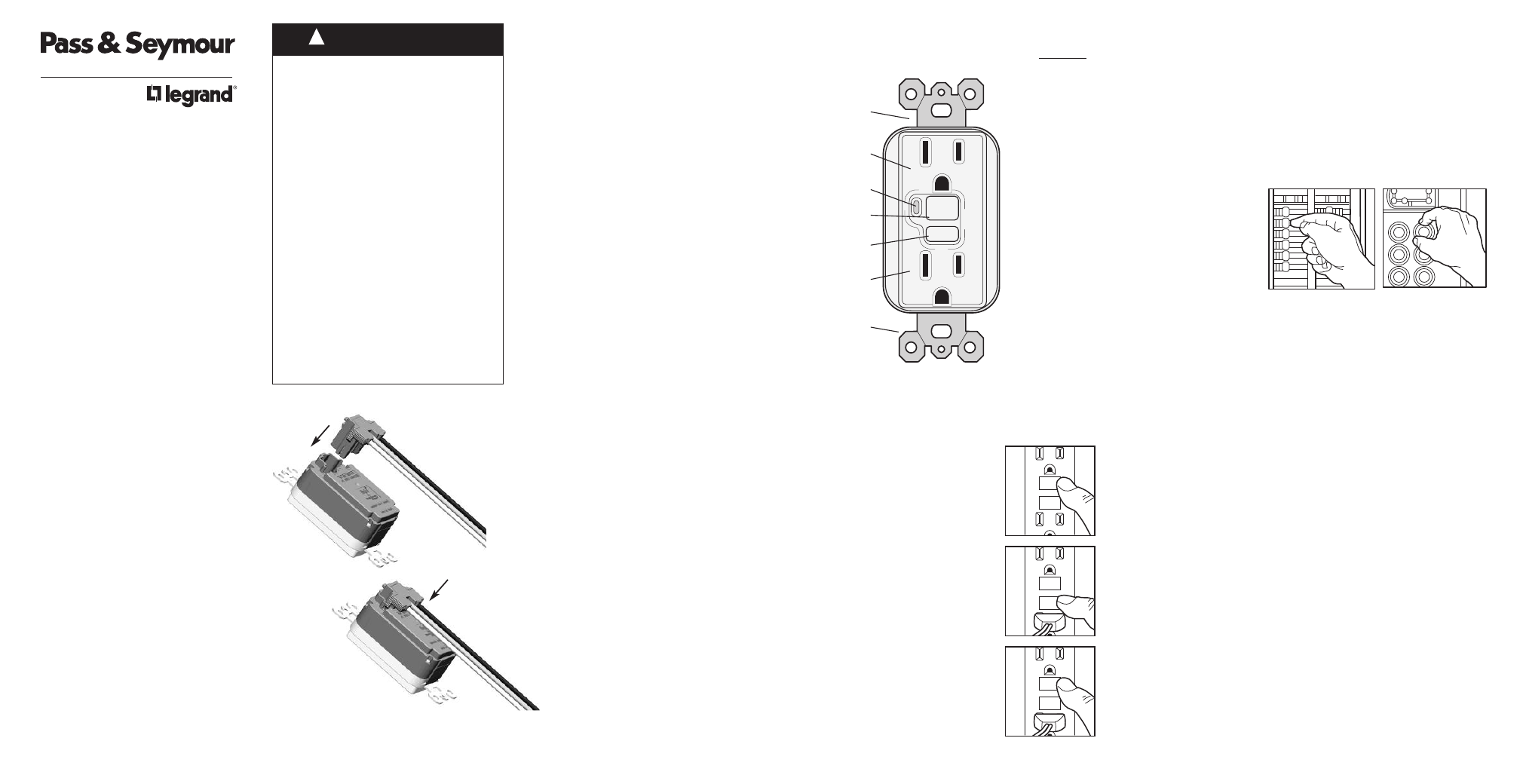

2. Características del GFCI
VISTA FRONTAL
Tomacorriente
Salida
Botón TEST:
Consulte el Paso 6
Luz indicadora
de disparo
Botón RESET:
Consulte el Paso 6
Salida
Soporte de
montaje
Instalación y prueba
de un tomacorriente
GFCI PlugTail ™
Sólo para uso con el conector
serie PT de Pass and Seymour.
Lea por completo este folleto
antes de empezar.
PRECAUCIÓN
!
TESTTEST
RESETRESET
TESTTEST
RESETRESET
TESTTEST
RESETRESET
Nota: El tomacorriente GFCI PlugTail™ no
proporciona protección a otros
tomacorrientes/salidas.
Inserte
5. Instrucciones de
instalación
1. Desconecte el suministro eléctrico.
2. Sujete el conector al cableado de circuito
derivado.
Alambre negro al alambre energizado;
(conector) (cableado del circuito
derivado)
Alambre blanco al alambre neutro;
(conector) (cableado del circuito
derivado)
Alambre verde al alambre de conexión
(conector) a tierra o el sistema de
conexión a tierra;
(cableado del circuito
derivado)
3. Inserte a presión el conector en el
tomacorriente GFCI serie PT.
4. Verifique el enganche a presión y
afianzamiento del conector.
6. Verifique su trabajo
4. Apague el suministro
eléctrico.
Enchufe un artefacto eléctrico, como una
lámpara o una radio, al tomacorriente en
el que está trabajando. Encienda la lámpara
o la radio. Luego, vaya al panel de servicio.
Encuentre el cortacircuitos o fusible que
protege a ese tomacorriente. Coloque
el cortacircuitos en la posición apagada
o quite por completo el fusible. La lámpara
o radio debiera apagarse.
Luego, enchufe y encienda la lámpara
o radio a la otra salida del tomacorriente
para verificar que no haya corriente
en ninguna de las dos salidas. Si la
corriente no está apagada, deje de trabajar
y llame a un electricista para que complete
la instalación.
Verifique el
enganche a presión
