MANTENIMIENTO Y PIEZAS
1
powermax30
Manual del operador 5-19
14. Atornille el alambre de tierra verde y amarillo al absorbedor térmico con una fijación de torsión
de 17,28 kg cm.
15. Coloque los alambres en el canal abierto junto al lado del capuchón de extremo y lejos de la
tablilla de energía.
16. Alinee el extremo del forro de caucho (hule) del cordón de potencia con el filo interno del
protector contra tirones. Apriete la tuerca de retención del protector contra tirones en la parte
externa de la cubierta de extremo.
17. Reemplace la tapa de extremo.
18. Reemplace la barrera Nomex y resbale la tapa otra vez sobre la fuente de energía. Coloque el
asa sobre los huecos arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
19. Reconecte la electricidad y la fuente de gas.
Reponer el elemento del filtro de aire
1. Apague la energía, poniéndola en “OFF”, desconecte el cable eléctrico y la fuente de gas.
2. Quite la tapa de la fuente de energía.
3. Retire la manguera de drenaje del hueco al fondo de la base de la fuente de energía.
4. Destornille la tuerca que sostiene el filtro de aire en el soporte. Incline el fondo del filtro de aire
alejándolo de la fuente de energía.
5. Destornille el bol del filtro del resto del cuerpo del filtro y remuévalo.

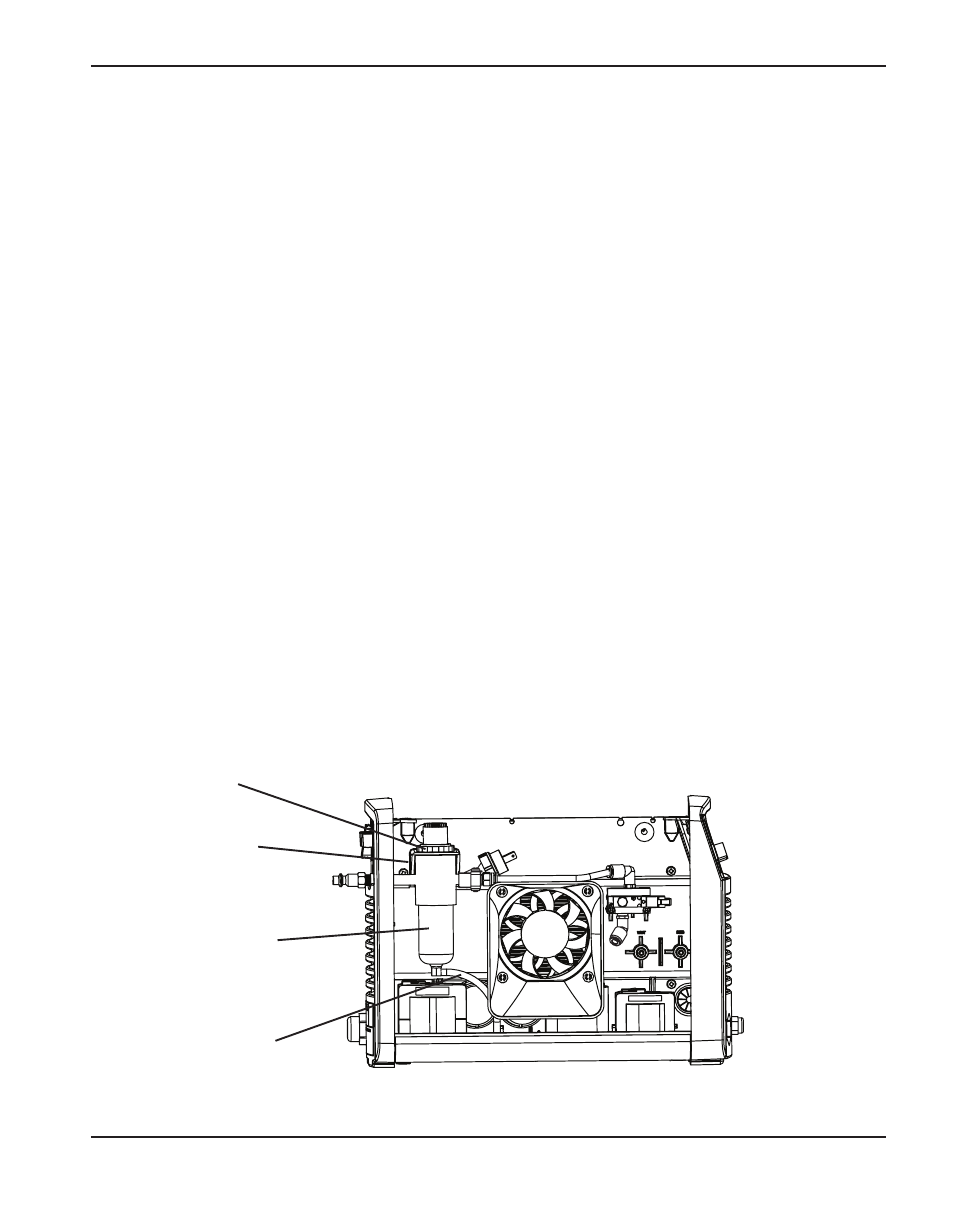

Tuerca
Soporte
Bol del filtro
Manguera de drenaje
