6. Retire el tornillo que sostiene el alambre verde al permutador térmico. Hay una ranura en el
tablero de energía que provee fácil acceso al tornillo.

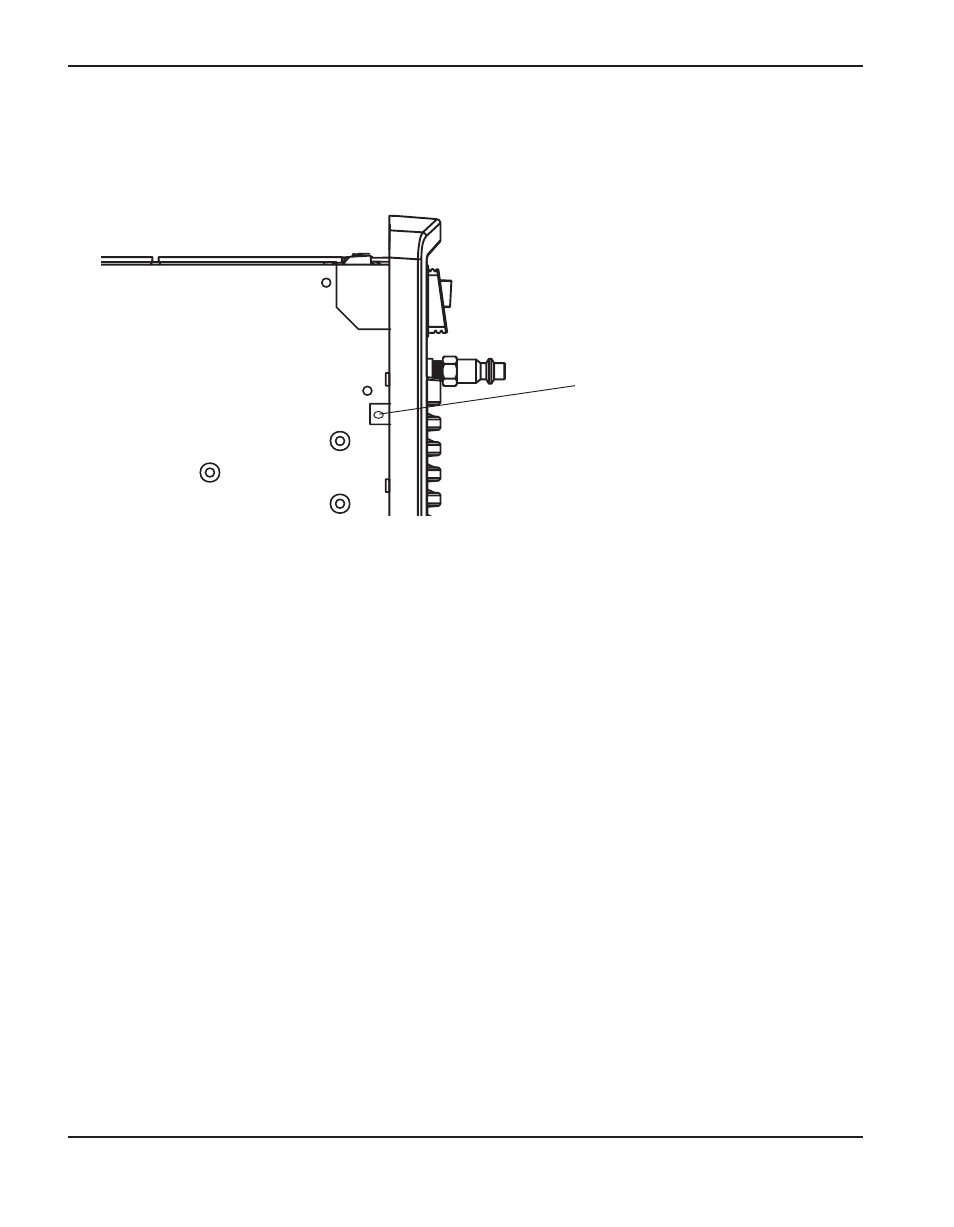

Tornillo del alambre de
conexión a tierra.
7. En la fuente de energía externa, afloje la tuerca de retención del protector contra tirones de
manera que los alambres se muevan sin dificultad. Si está reemplazando el protector contra
tirones, destornille también la tuerca en la parte interna de la fuente de energía.
8. Hale los alambres a través del hueco en la cubierta de extremo para quitar el cordón (cable)
de potencia viejo.
9. Si tiene un protector contra tirones nuevo, deslícelo sobre el cordón (cable) nuevo y pase los
alambres del cordón nuevo a través del hueco de la cubierta de extremo. Si el protector
contra tirones viejo está todavía en su sitio, pase los alambres a través del protector contra
tirones.
10. Deslice la tuerca del protector del cable (sostén contra tirones) sobre los alambres y
atorníllela al sostén contra tirones desde la parte de adentro de la tapa de extremo.
11. Presione el conectador para el alambre negro en la patilla del lado izquierdo superior del
interruptor de energía.
12. Presione el conector para el alambre blanco en la patilla del lado derecho superior del
interruptor de energía.
13. Atornille el alambre verde a tierra al permutador térmico fijando la torsión a 17,28 kg cm.
14. Coloque los alambres en el canal abierto junto al lado del capuchón de extremo y lejos de la
tablilla de energía. Una vez que los alambres estén en sitio, apriete la tuerca de retensión del
sostén contra tirones en la parte de afuera de la tapa de extremo.
