MANTENIMIENTO Y PIEZAS
1
powermax30
Manual del operador 5-9
Retirar un capuchón del extremo
Los capuchones del extremo pueden removerse para reponerlos. Asimismo, algunas reparaciones
son más fáciles cuando se retira el capuchón del extremo.
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Quite la tapa y la barrera Nomex.

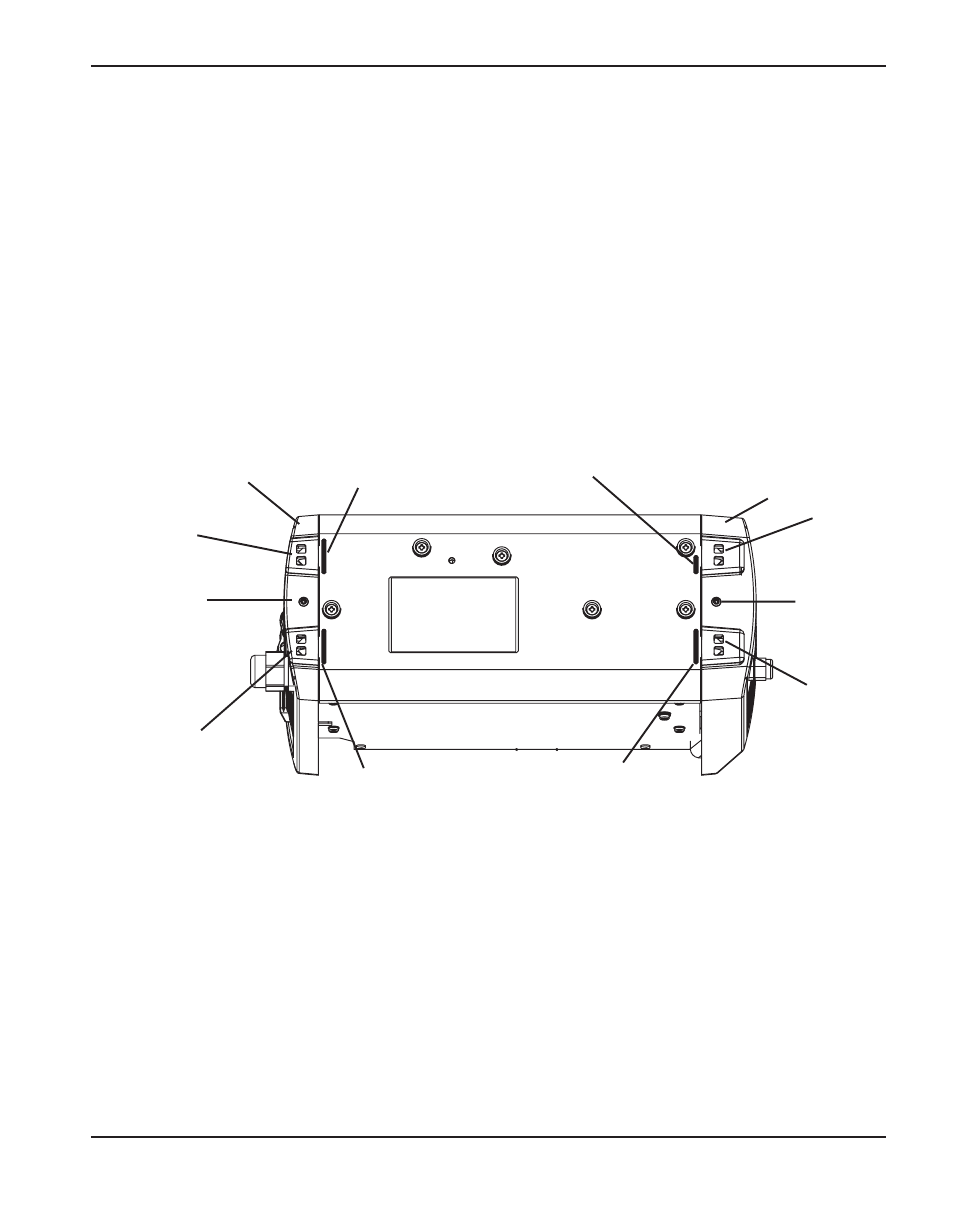

3. Recline la fuente de energía de lado sobre una banca o téngala al revés. Los pies levantados en
el fondo de la unidad tienen hoyos para proveer acceso a los cierres que sostienen a los
capuchones de extremo en su lugar. Junto a cada pie se halla una costilla levantada.
Cierre
Cierre
Cierre
Cierre
Costilla
Costilla
Costilla
Costilla
Tornillo
sujetador
Tornillo
sujetador
Capuchón del extremo
de atrás
Capuchón del
extremo delantero
4. Quite el tornillo de retención de la parte de abajo de la tapa de extremo.
