MANTENIMIENTO Y PIEZAS
1
5-18
powermax30
Manual del operador
5. Quite el alambre marrón (café) de la misma manera.
6. Quite el tornillo que sostiene el alambre de tierra verde y amarillo al absorbedor térmico. Hay
una ranura en el tablero de energía que provee fácil acceso al tornillo.

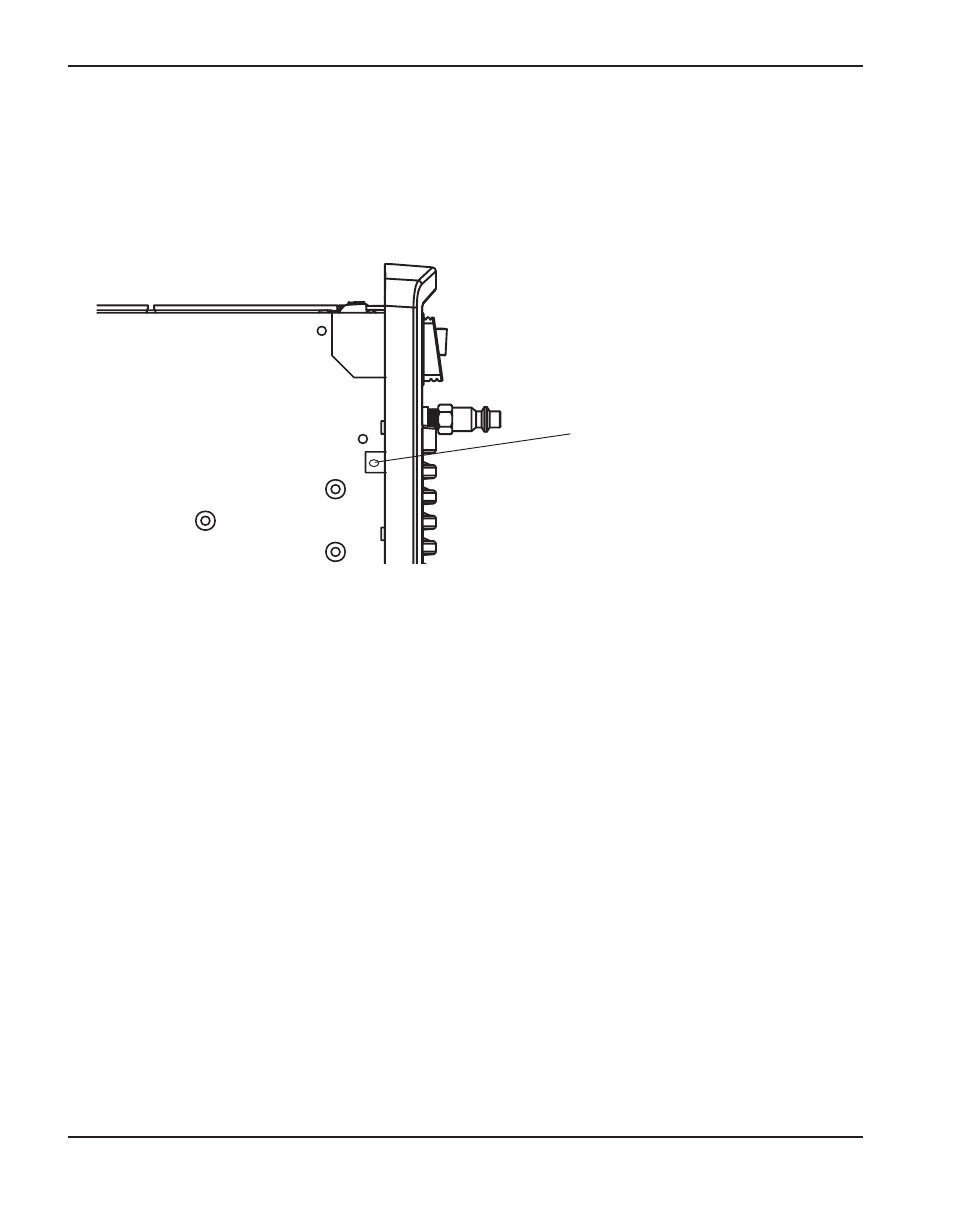

Tornillo del alambre
de conexión a tierra.
7. En la fuente de energía externa, afloje la tuerca de retención del protector contra tirones de
manera que los alambres se muevan sin dificultad. Si está reemplazando el protector contra
tirones, destornille también la tuerca en la parte interna de la fuente de energía.
8. Quite el enchufe del cordón de potencia viejo.
9. Desde la parte interna de la fuente de energía, tire los alambres a través del protector contra
tirones y el hueco en la cubierta de extremo para sacar el cordón de potencia viejo.
10. Encamine los alambres del enchufe del cordón de energía nuevo a través del sostén contra
tirones y entonces a través del hueco en la tapa de extremo. No quite la cuenta tubular de
ferrito del extremo del interruptor de potencia de los alambres marrones o azules.
11. Si está reemplazando el protector contra tirones, deslice el nuevo sobre el cordón de potencia
nuevo. En la parte de adentro de la cubierta de extremo, atornille la tuerca al protector contra
tirones.
12. Presione el conectador para el alambre marrón sobre la patilla en el lado izquierdo superior
del interruptor de potencia.
13. Presione el conectador del alambre azul sobre la patilla en el lado superior derecho del
interruptor de potencia.
