MANTENIMIENTO Y PIEZAS
1
powermax30
Manual del operador 5-17
15. Reemplace la tapa de extremo.
16. Reemplace la barrera Nomex y resbale la tapa otra vez sobre la fuente de energía. Coloque el
asa sobre los huecos arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
17. Reconecte la electricidad y la fuente de gas.
Reponer el cable de energía (CE)
1. Apague la energía (poner en “OFF”), desconecte el cable eléctrico y la fuente de gas.
2. Quite la tapa de la fuente de energía y quite la barrera Nomex de la parte frontal de la tablilla
de potencia.
3. Quite la tapa de extremo de atrás.

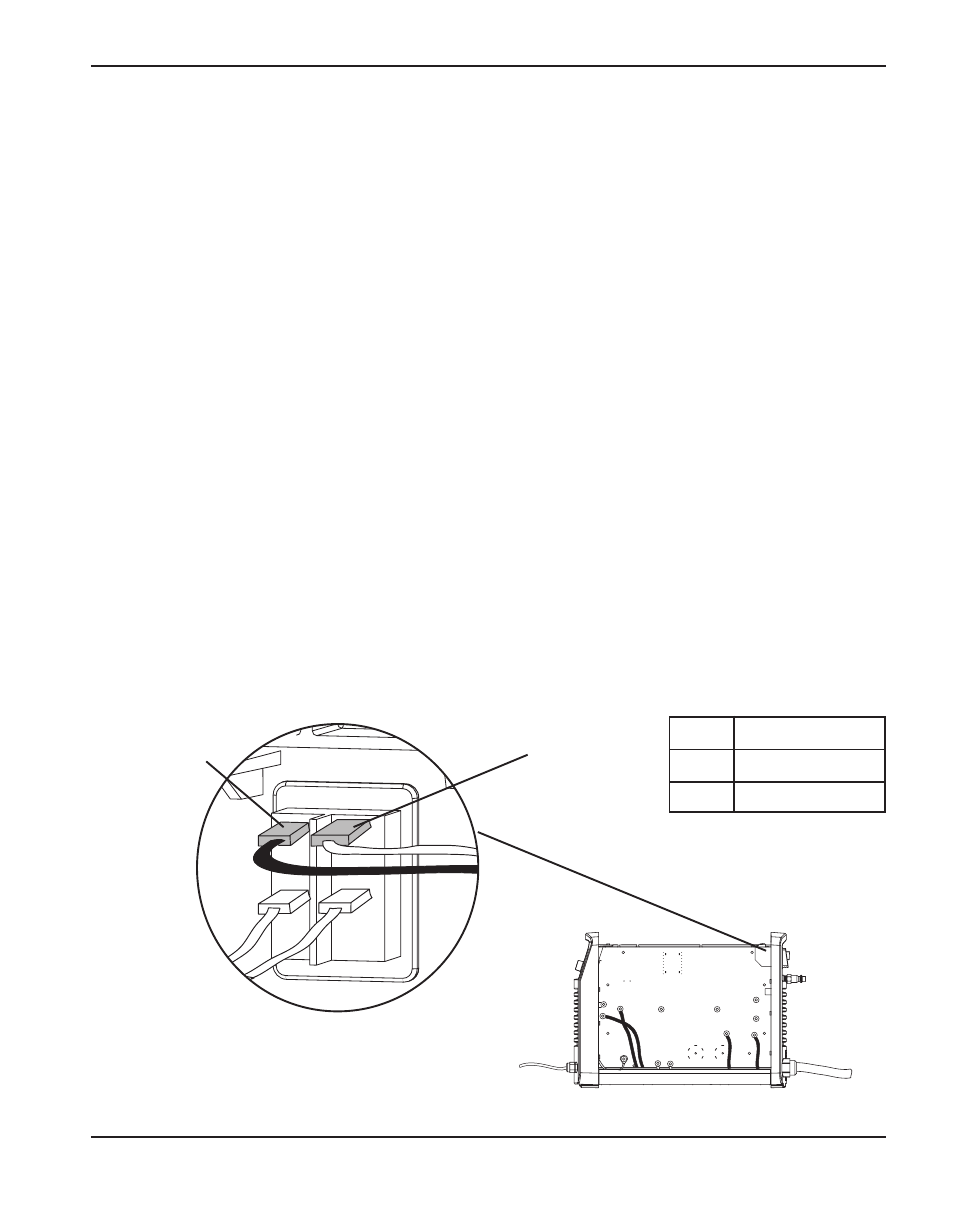

4. El cordón de potencia tiene un alambre marrón (café) y un alambre azul que conectan al
interruptor de potencia y un alambre de tierra verde y amarillo que se conecta al
absorbedor térmico.
Con cuidado hale el conectador para el alambre azul alejándolo del interruptor de potencia
para desconectarlo. Puede usar una pinza con garras puntiagudas o un destornillador recto
para ayudarlo a salir, si necesario.
L
Alambre
marrón (café)
N
Alambre azul
Monofásico
L Café
N Azul
Tierra Verde / Amarillo
