Codificador de Llaves/Terminal de Mantenimiento GASBOY
1-8 9057
CABLEADO DE COMUNICACIONES

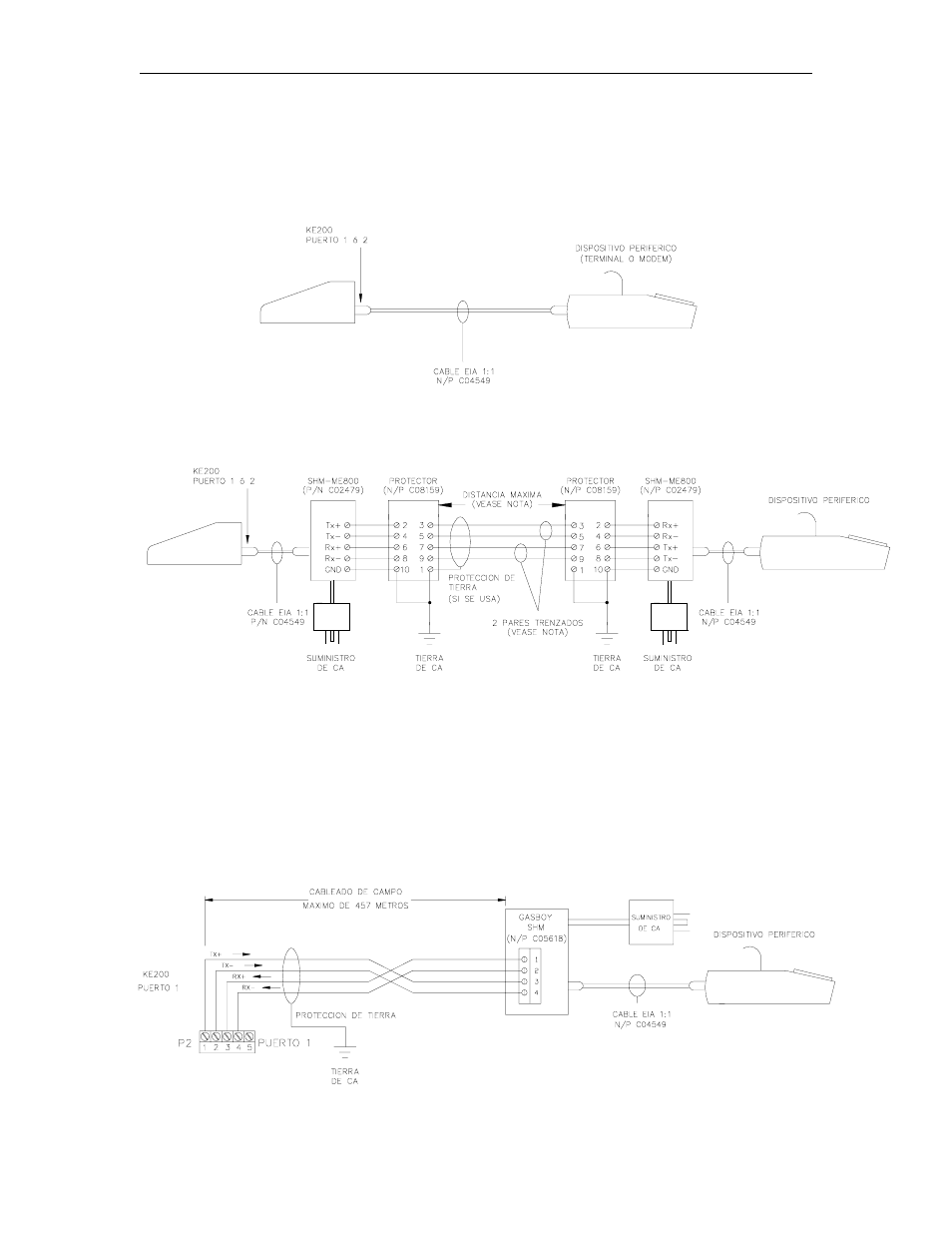

Los diagramas siguientes muestran los varios esquemas de cableado para instalar el KE200.
Conexión RS-232
Modem para corta distancia - ME800
NOTA: A continuación se listan las distancias máximas especificadas por el fabricante. Estas distancias
son válidas cuando se usa cable sin blindaje de dos pares trenzados, calibre 22 ó 24. El cable con
blindaje reduce la distancia a un tercio de los valores mostrados: 300 y 1200 baudios – 16 Km (10
millas), 2400 baudios – 8 Km (5 millas), 4800 baudios – 6.4 Km (4 millas) y 9600 baudios – 3.2 Km
(2 millas).
Modem para corta distancia GASBOY RS-422
