Codificador de Llaves/Terminal de Mantenimiento GASBOY
1-4 9057
PLACA DE CIRCUITOS IMPRESOS DEL KE200
La placa de circuitos impresos del KE200 es el controlador del codificador de llaves. Para
asegurar el funcionamiento correcto se deben realizar varios ajustes a los puentes de conexión de
la placa de circuitos impresos:
● Configuración del puerto 1 para RS-232 o RS-422
● Tasas de baudios para los puertos 1, 2 y 3
● Dirección del programa (tipo de mapa)

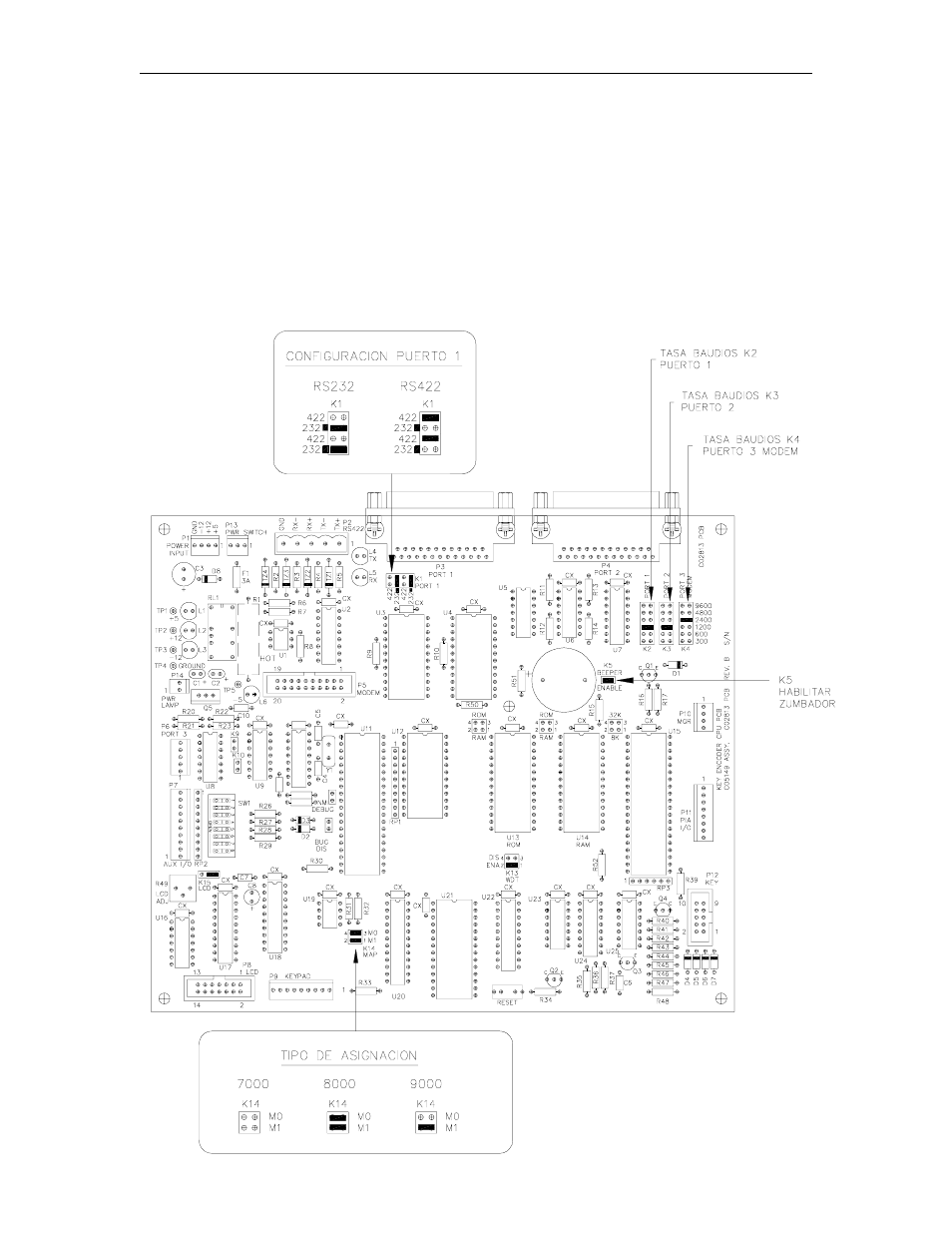

El dibujo siguiente ilustra la posición de los puentes de conexión para cada ajuste, y muestra
dónde aparece el puente removible de conexión en la PCB.
