Käyttöosat ja liitännät
Käyttöosat ja
liitännät
(1) Verkkoliitäntä
(2) Kaapelikenkä (+) (punainen)
(3) Kaapelikenkä (–) (musta)
(4) Seinäkiinnike
(5) Verkkojohdon ja latauskaapelin säilytystila
verkkojohdon ja latauskaapelin säilyttämiseen
(6) Varasulakkeiden säilytystila (laitteen takana molemmin puolin)
(7 ) Napaisuussuojaus sulakkeen avulla (laitteen takana)
(8) Valintakytkin, virta 3/8 A
ainoastaan Acctiva Classic
(9) LED-näyttö ”Akun lataus / Syöttö ulkopuolisesta virtalähteestä”
(10) LED-näyttö ”Loppu-/ylläpitolataus”
(11) Valintakytkin, jännite 6/12 V
ainoastaan Acctiva Classic
(12) Laitetta koskevat varoitukset

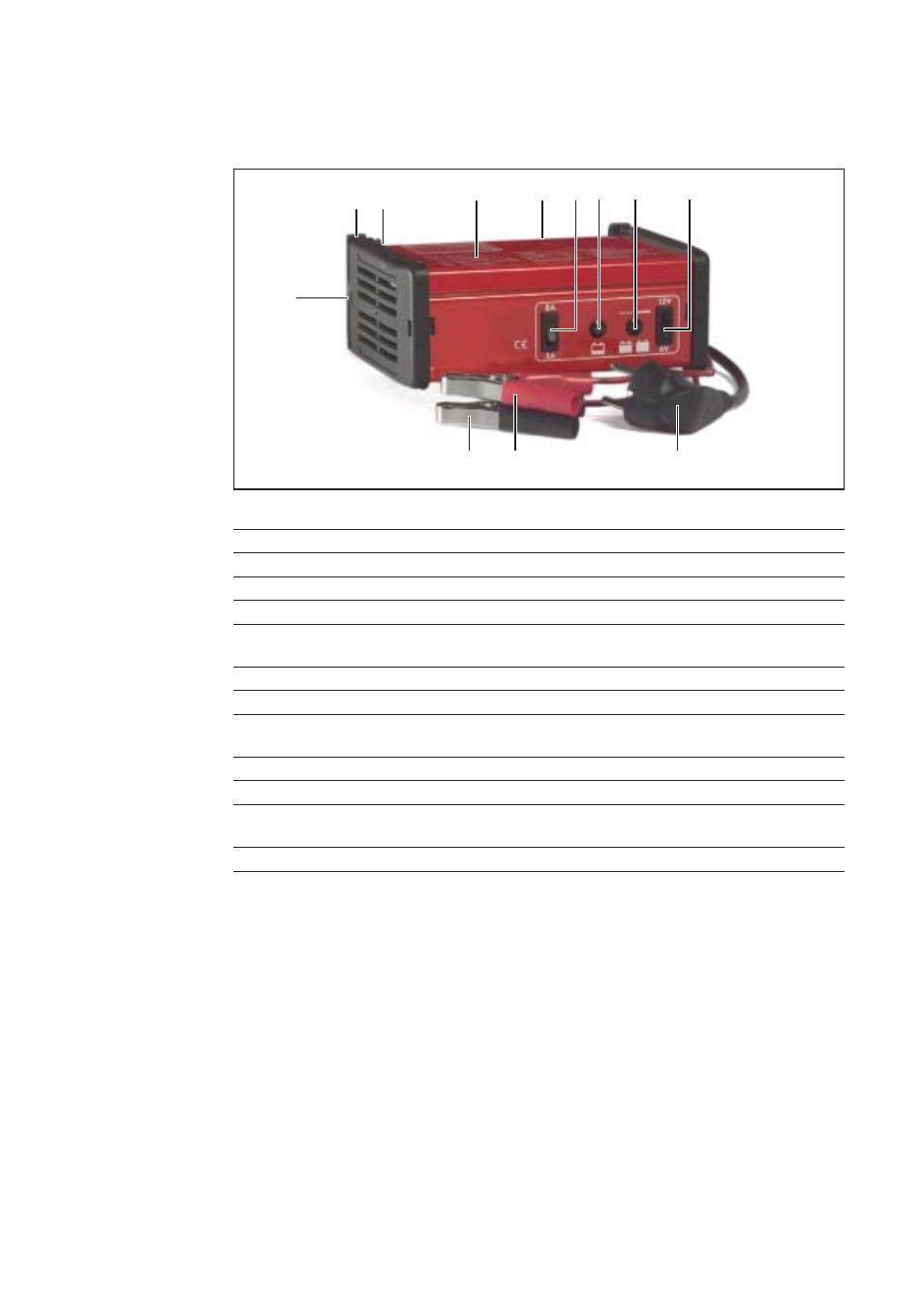

Kuva 1 Käyttöosat ja liitännät
(4)
(6) (5)
(1) (2) (3)
(7) (8) (9) (10) (11) (12)
