Elementi di comando e collegamenti
Elementi di
comando e
collegamenti
(1) Collegamento alla rete
(2) Morsetto di carica (+) (rosso)
(3) Morsetto di carica (-) (nero)
(4) Dispositivo per il fissaggio a parete
(5) Alloggiamento dei cavi di rete e di carica
per una disposizione meno ingombrante dei cavi di rete e di carica
(6) Alloggiamento per i fusibili di riserva (sul retro del dispositivo e su entrambi i
lati)
(7 ) Protezione contro l’inversione di polarità mediante fusibile (sul retro del
dispositivo)
(8) Commutatore corrente 3 / 8 A
solo Acctiva Classic
(9) Spia LED „Caricare la batteria / Alimentazione esterna“
(10) Spia LED „Carica finale / di mantenimento“
(11) Commutatore tensione 6 / 12 V
solo Acctiva Classic
(12) Avvertenze riportate sull’apparecchio

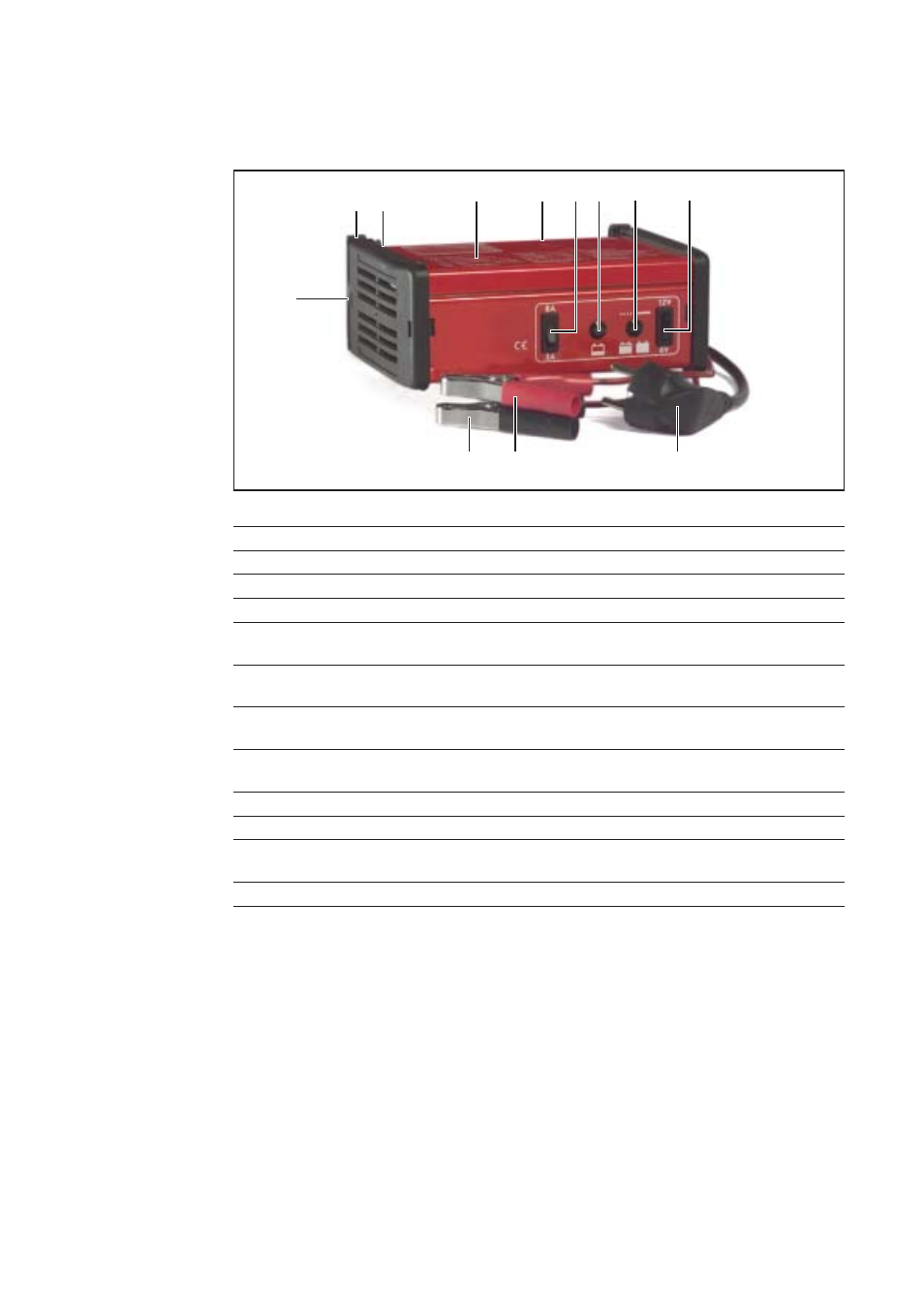

Fig. 1 Elementi di comando e collegamenti
(4)
(6) (5)
(1) (2) (3)
(7) (8) (9) (10) (11) (12)
