Fronius Acctiva Standard 12-5 - Manual (Página 44)

2
Elementos de comando e conectores
Elementos de
comando e
conectores
(1) Ligação à rede
(2) Borne de carga (+) (vermelho)
(3) Borne de carga (-) (preto)
(4) Dispositivo para suporte para parede
(5) Entrada de cabos de rede e de carga
para alojar os cabos de rede e de carga poupando espaço
(6) Entrada para fusíveis sobresselentes (lado posterior do aparelho, ambos os
lados)
(7 ) Protecção contra troca de pólos através de fusível lento (lado posterior do
aparelho)
(8) Comutador selector de corrente 3 / 8 A
apenas para Acctiva Classic
(9) Mostrador LED „Carregar bateria / fornecimento de corrente externa“
(10) Mostrador LED „Carga final/ de manutenção“
(11) Comutador selector de tensão de 6 / 12 V
apenas para Acctiva Classic
(12) Avisos no aparelho

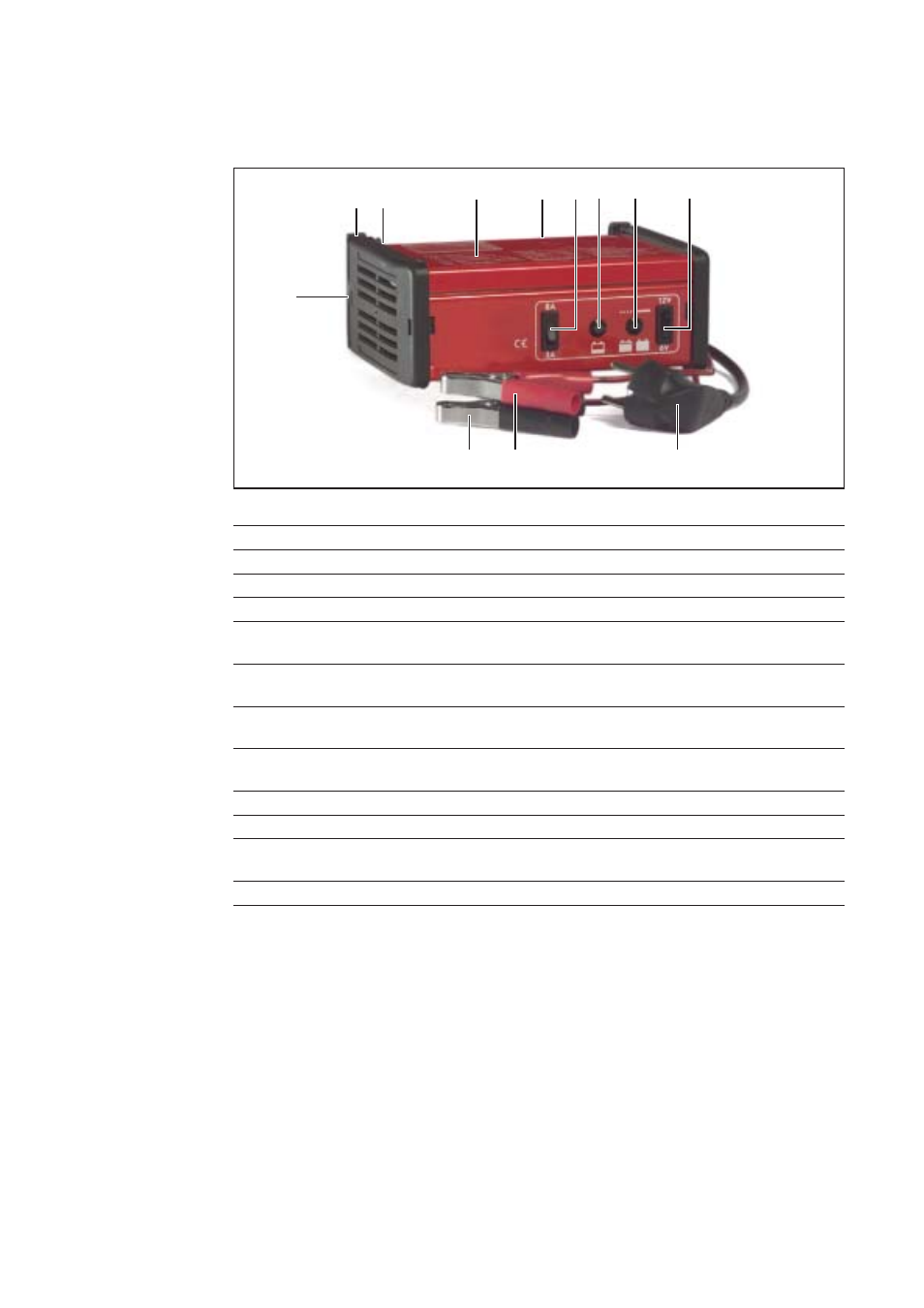

Fig.1 Elementos de comando e conectores
(1)
(10) (11)
(4)
(6) (5)
(2) (3)
(7) (8) (9) (12)
