Elementos de manejo y conexiones
Elementos de
manejo y conexi-
ones
(1) Conexión de red
(2) Borne de carga (+) (rojo)
(3) Borne de carga (-) (negro)
(4) Dispositivo para soporte mural
(5) Alojamiento del cable de red y carga
para el alojamiento en poco espacio del cable de red y carga
(6) Alojamiento para los fusibles de reserva (lado posterior del aparato, en ambos
lados)
(7 ) Protección contra polaridad invertida mediante cortacircuito fusible (lado
posterior del aparato)
(8) Selector de corriente 3 / 8 A
sólo Acctiva Classic
(9) Indicación LED „Cargar la batería / Alimentación de corriente externa“
(10) Indicación LED „Carga final / Carga de compensación“
(11) Selector de tensión 6 / 12 V
sólo Acctiva Classic
(12) Advertencias en el aparato

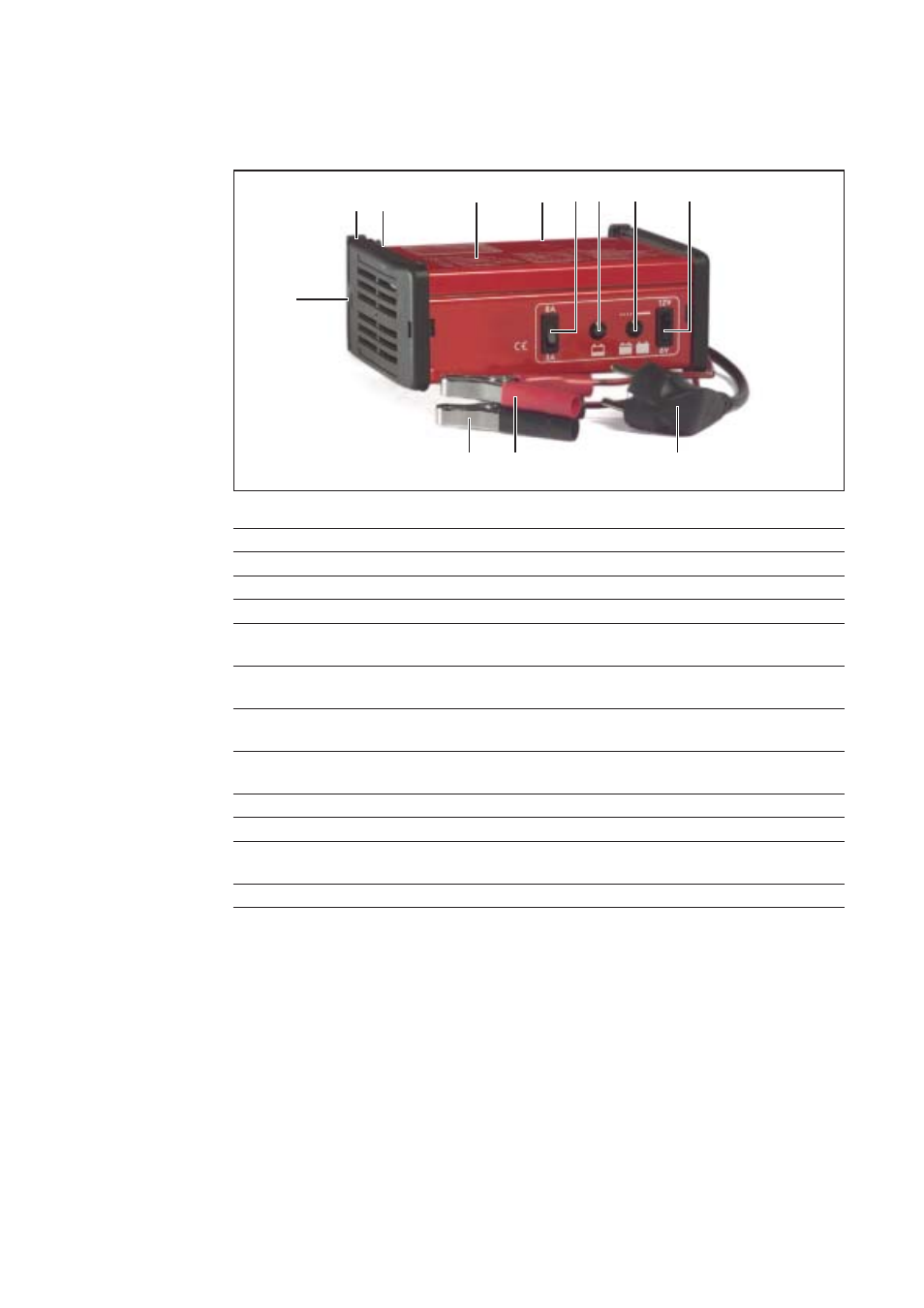

Ilustr. 1 Elementos de manejo y conexiones
(4)
(6)
(5)
(1)
(2)
(3)
(7) (8) (9) (10)
(11)
(12)
