Electrical Safety Analyzer
Realización de mediciones de punto a punto
49
Realización de mediciones de punto a
punto
El analizador puede tomar mediciones de voltaje,
resistencia y corriente baja por medio de su función punto
a punto. Para acceder al menú de la función punto a
punto mostrado en la figura 30, pulse . Se usan las
teclas programables F1 a F3 para seleccionar la función
de medición.
faw08.eps

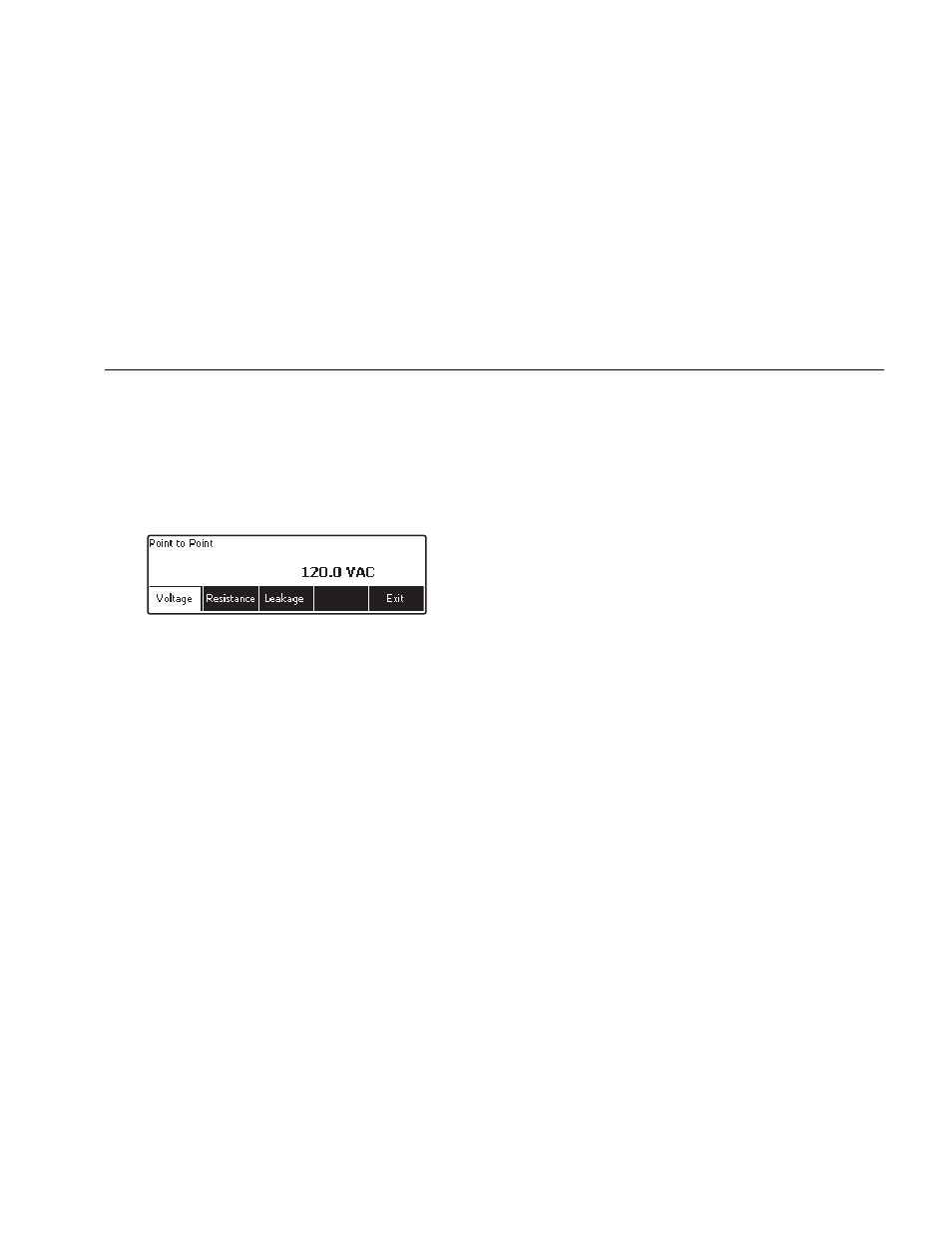

Figura 30. Menú de la función punto a punto
Medición de la tensión
Para hacer una medición de la tensión:
1. Pulse la tecla programable Voltage (Tensión) del
menú de la función punto a punto.
2. Inserte los conductores de prueba en las tomas
ROJA y NEGRA V/ Ω /A de 2 conductores.
3. Coloque las puntas de la sonda a través de la
tensión desconocida y lea la medición en la pantalla
del analizador.
El analizador medirá hasta 300 volts CA.
Medición de resistencia
El analizador puede tomar mediciones de resistencia de
2 o 4 conductores. Para alternar entre estos métodos,
consulte la sección “Selección de mediciones de 2 o 4
conductores”.
Para tomar una medición de resistencia:
1. Pulse la tecla programable Resistance (Resistencia)
del menú Point-To-Point (Punto a punto).
2. Inserte los conductores de prueba en las tomas
ROJA y NEGRA V/ Ω /A de 2 conductores. Para
mediciones de 4 conductores, es necesario insertar
dos conductores adicionales en las tomas ROJA y
NEGRA de fuente de 4 conductores.
3. Coloque las sondas a través de la resistencia
desconocida y lea la medición en la pantalla del
analizador.
El analizador medirá resistencias de hasta 2,0 Ω .
