Fluke Biomedical ESA620 - Manual (Página 27)

Electrical Safety Analyzer
Configuración del analizador
13
faw13.eps

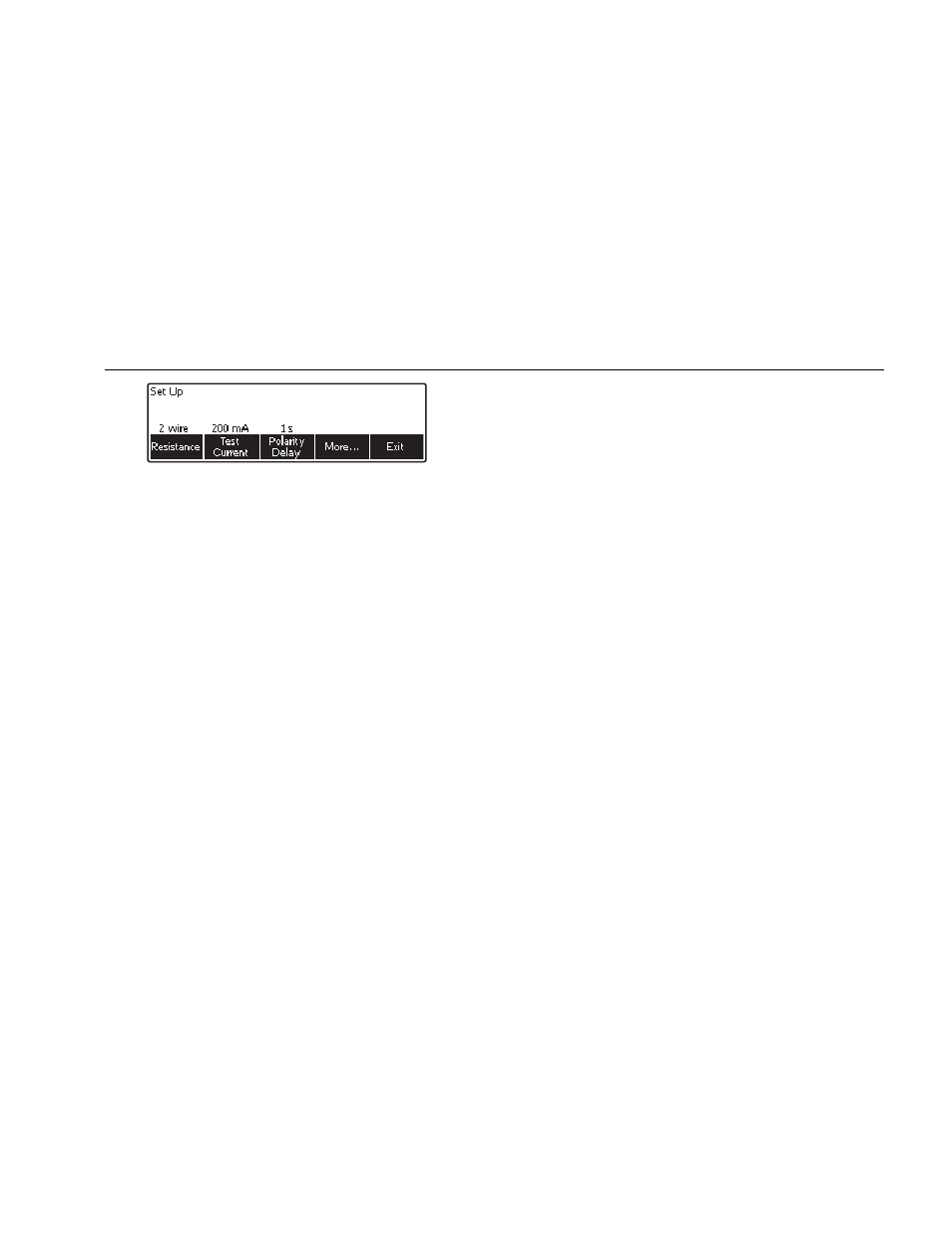

Figura 6. Menú Setup (Config)
Los parámetros de configuración se han agrupado en
seis categorías: Instrumento, Pantalla, Sonido,
Información del instrumento, Calibración y Diagnóstico.
Selección de mediciones de 2 o 4 conductores
El ajuste de medición de la resistencia de 2 y 4
conductores aparece bajo las funciones de configuración
de Instrumento. Para alternar entre ellos:
1. Pulse la tecla programable Instrument (Instrumento)
del menú Setup (Config) para revelar las selecciones
de configuración del instrumento.
2. Pulse la tecla programable Resistance (Resistencia)
para alternar el tipo de medición de resistencia entre
el método de 2 y 4 conductores. Consulte la figura 7
para las conexiones de 2 conductores y la figura 8
para las conexiones de 4 conductores.
Nota
Están disponibles conductores opcionales de
prueba de grados Kelvin para hacer una
medición de 4 conductores con este analizador.
Consulte la sección Accesorios más adelante en
este manual.
3. Pulse la tecla programable Back (Atrás) y luego la
tecla programable Exit (Salir) para salir de la función
de configuración.
Ajuste de la corriente de medición
predeterminada
La selección de corriente de prueba predeterminada para
la prueba de tierra de protección (resistencia del
conductor a tierra) puede establecerse entre 200 mA y
25 A CA. Para cambiar la corriente predeterminada:
1. Pulse la tecla programable Instrument (Instrumento)
desde el menú Setup (Config) para revelar las
selecciones de configuración del instrumento.
2. Pulse la tecla programable Test Current (Corriente
de prueba) para alternar entre 200 mA y 25 A CA.
3. Pulse la tecla programable Back (Atrás) y luego la
tecla programable Exit (Salir) para salir del menú
Setup (Config).
