Realización de las pruebas de tensión de la red
La prueba de tensión de la red mide el voltaje en la
entrada de la red por medio de tres mediciones
separadas. Para acceder a la prueba de tensión de la
red, pulse . . Si la norma seleccionada es
IEC61010, entonces se requiere un paso adicional. Pulse
la tecla programable Mains Voltage (Tensión de la red).
El menú de la prueba de tensión de la red se muestra en
la figura 9.

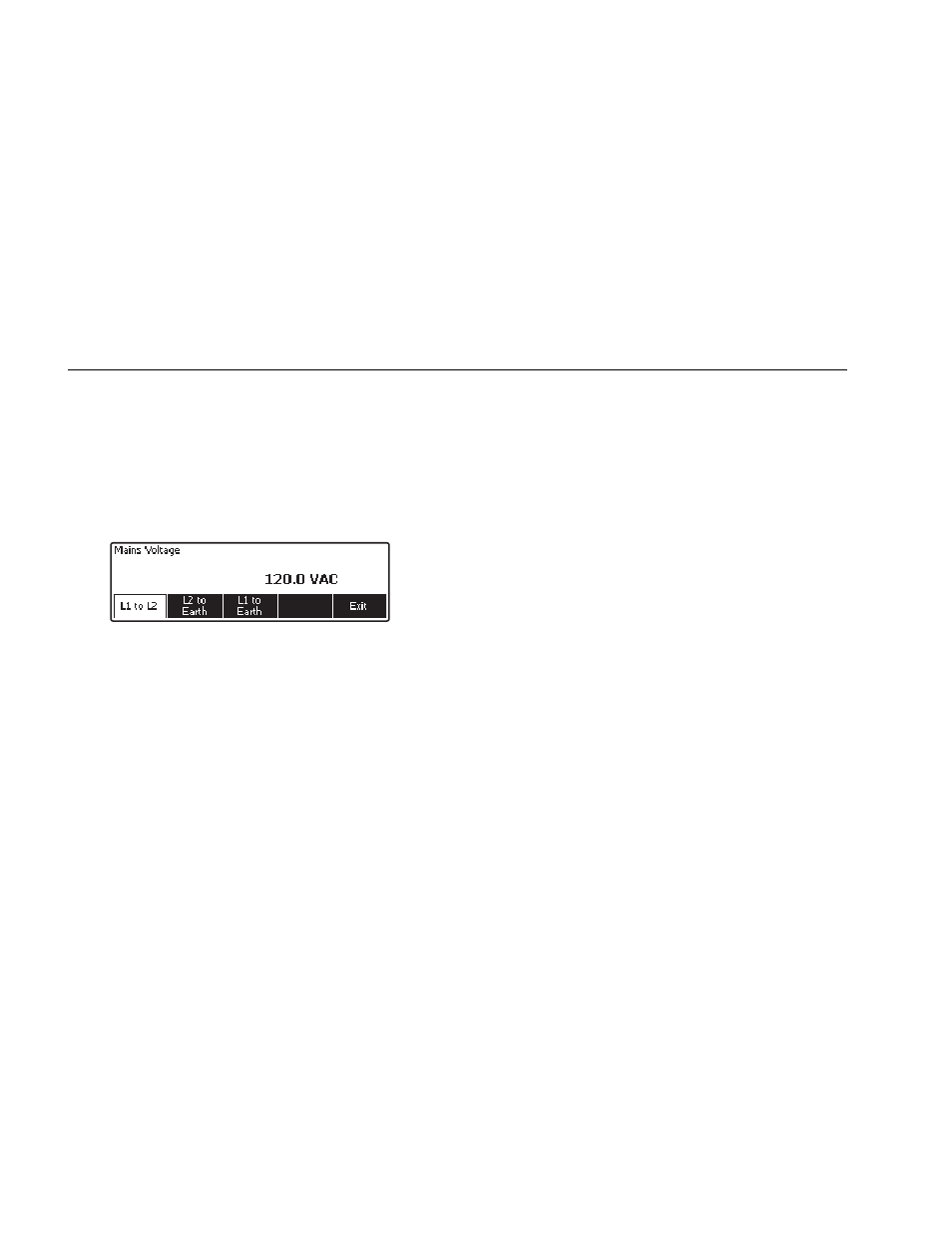

faw14.eps
Figura 9. Menú de pruebas de tensión de la red
Pulse cada tecla de función programable para realizar
cada una de las tres mediciones: vivo a neutro, neutro a
tierra, y vivo a tierra.
Nota
La alimentación al receptáculo de prueba está
apagada durante la prueba de tensión de la red.
Realización de una prueba de resistencia de la
tierra de protección
La prueba de resistencia de la tierra de protección mide
la impedancia entre el terminal PE del receptáculo de
prueba del analizador y las piezas conductoras
expuestas del dispositivo bajo prueba que están
conectadas a la tierra de protección del dispositivo bajo
prueba.
Antes de realizar cualquier prueba de fugas con el
analizador, es mejor comprobar la integridad de la
conexión a tierra entre la tierra del receptáculo de prueba
del analizador y la tierra de protección o caja del
dispositivo bajo prueba.
Para acceder al menú de prueba de la tierra de
protección (resistencia del conductor de tierra), pulse

.
Nota
El dispositivo se apaga para esta prueba.
La medición de la resistencia de la tierra de protección
(conductor de tierra) puede tomarse usando una
medición de resistencia de 2 o 4 conductores. Para
seleccionar entre los dos métodos de medición, consulte
la sección “Selección de mediciones de 2 o 4
conductores”.
