ESA620
Manual de uso
20
Para probar con una corriente de prueba > 10 A:
3. Si aún no está seleccionada, pulse la tecla
programable High (Alta).
4. Pulse
para aplicar la corriente al dispositivo
bajo prueba. Se aplica la corriente de prueba hasta
que se tome una lectura estable (aproximadamente
tres segundos).

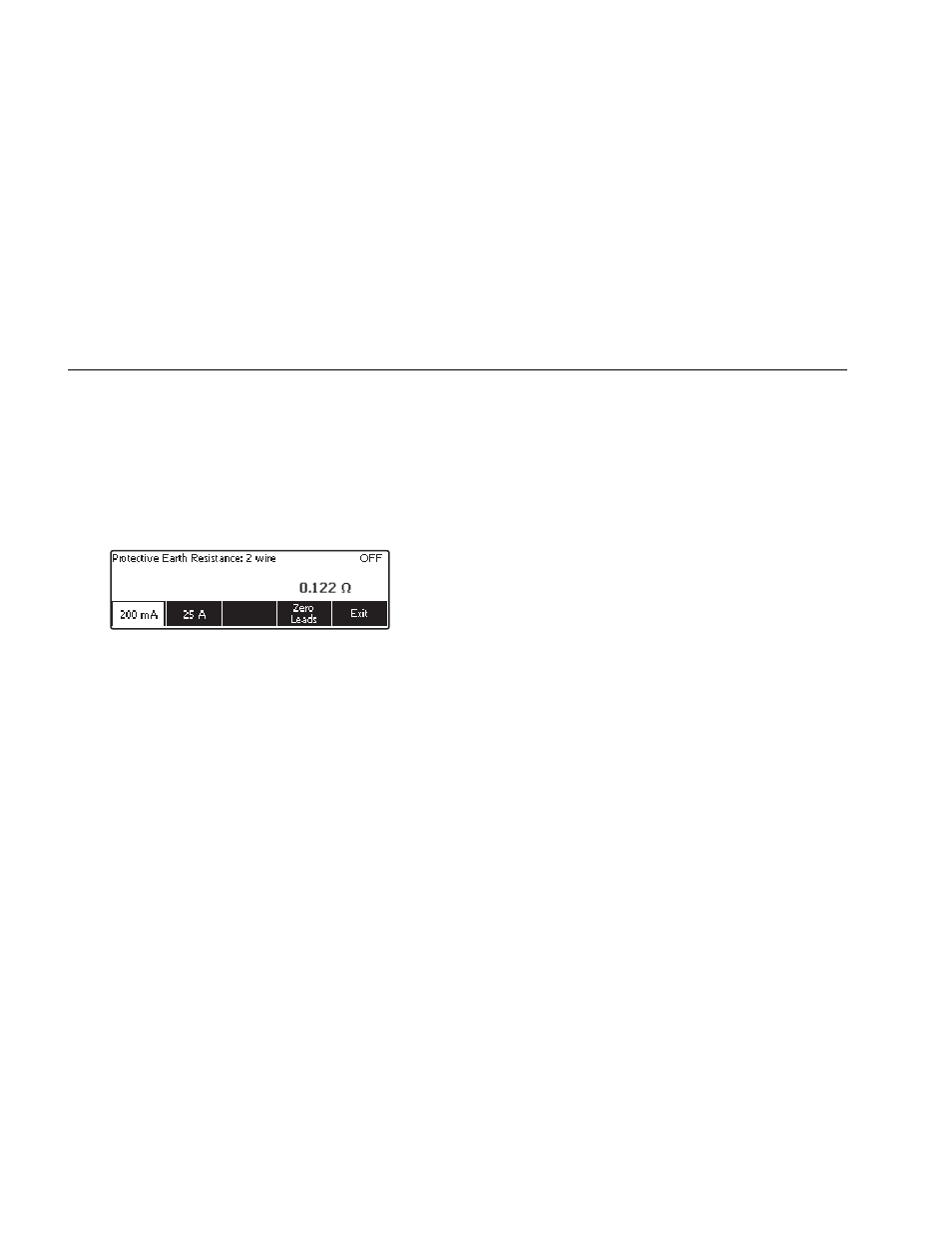

5. Se muestra la resistencia medida.
faw06.eps
Figura 10. Medición de la resistencia de tierra del
dispositivo bajo prueba
Se requiere una lectura de resistencia baja para
confirmar una buena conexión a tierra por medio del
cable eléctrico. Consulte la norma apropiada de
seguridad eléctrica para conocer el valor límite específico
que debe seguirse.
La figura 11 muestra las conexiones eléctricas entre el
analizador y el dispositivo bajo prueba. La tabla 4
enumera las abreviaturas usadas en los esquemas y sus
descripciones.
