ESA620
Manual de uso
30
faw16.eps

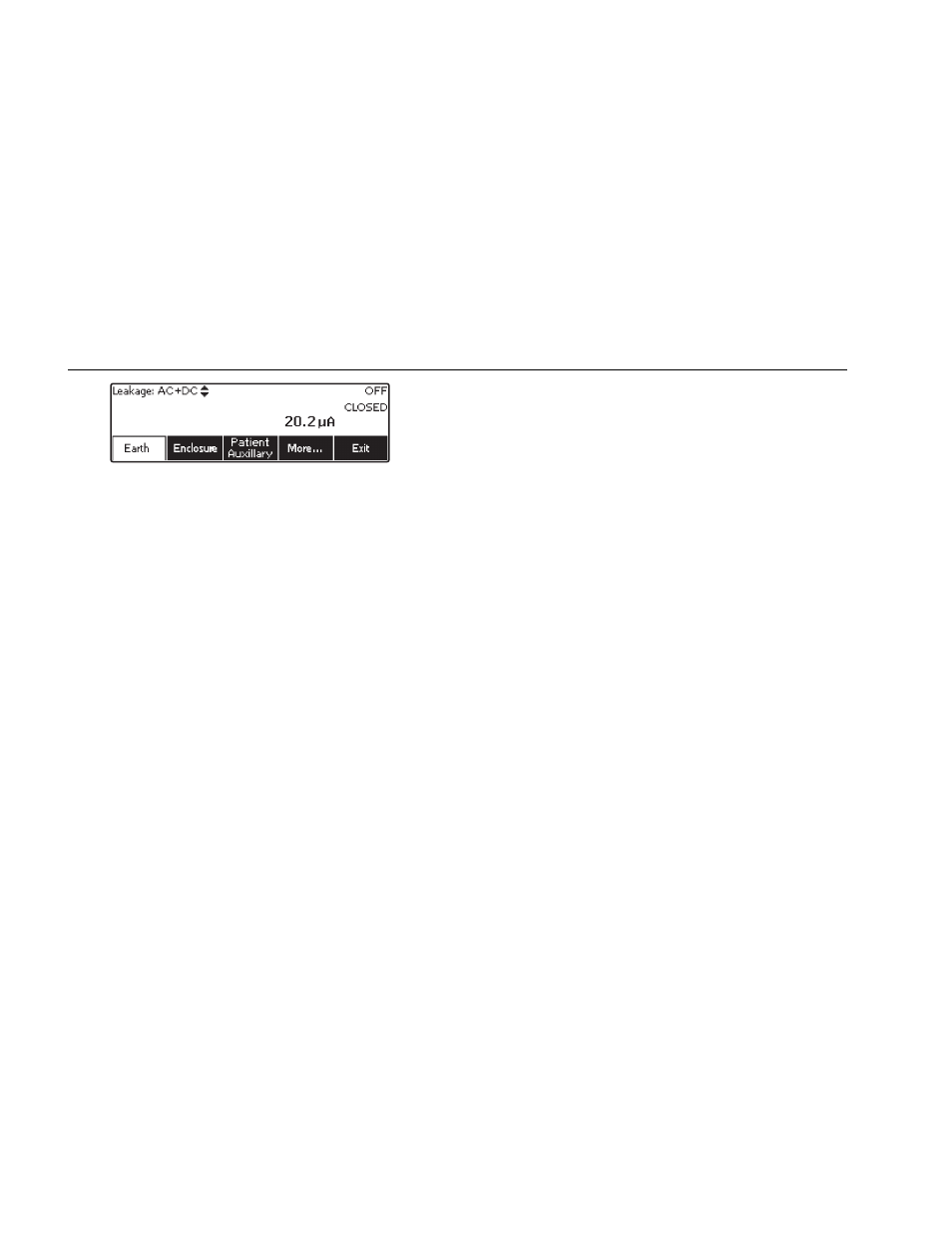

Figura 18. Menú principal de corriente de fuga
Nota
La pantalla mostrada en la figura 18 es el menú
de la principal de corriente de fuga cuando
IEC60601 es la norma seleccionada.
Todas las corrientes de fuga, con excepción de la red
sobre piezas piezas aplicadas (aislamiento del
conductor), se muestran en una de tres maneras: AC+DC
(CA+CC), AC Only (Sólo CA) o DC Only (Sólo CC). El
resultado inicial se muestra en el parámetro apropiado
basándose en la norma seleccionada. Para cambiar el
parámetro mostrado, pulse  o . El método de
medición actual se muestra en la esquina superior
izquierda de la pantalla mientras se están realizando las
pruebas de corriente de fuga.
Medición de la corriente de fuga de tierra
Nota
La prueba de fuga de tierra (o conductor de
tierra) está disponible para todas las normas
salvo IEC 62353 e IEC 61010.
Para medir la corriente que fluye en el circuito de tierra
de protección del dispositivo bajo prueba, pulse la tecla
programable Earth (Tierra) (según la norma) del menú
principal de corriente de fuga. La figura 19 muestra las
conexiones eléctricas entre el analizador y el dispositivo
durante una prueba de corriente de fugas de tierra.
Dentro de la prueba de corriente de fugas de tierra, hay
algunas mediciones de combinación que se pueden
realizar. Pulsar  conmuta la polaridad de la tensión
de red aplicada al receptáculo de prueba del analizador
entre Normal, Off (Apagado), Reverse (Inverso) y Off
(Apagado). Pulsar  abre y cierra la conexión del
neutro al receptáculo de prueba del analizador. No hay
necesidad de abrir la tierra del receptáculo de prueba
(tierra), dado que esto se hace internamente durante la
medición.
Las siguientes condiciones de salida se aplican al realizar
esta prueba:
• Polaridad normal
• Polaridad norma, neutro abierto
• Polaridad invertida
• Polaridad invertida, neutro abierto
IEC60601-1 especifica que las piezas aplicadas deben
conectarse para esta medición. Active esta medición
pulsando  o  que conecta a tierra y desconecta de
tierra todos los bornes de conexión de las piezas
aplicadas.
