Fluke Biomedical ESA615 - Manual (Página 63)

Electrical Safety Analyzer
Realización de pruebas de seguridad eléctrica
49
PIEZA CONDUCTORA
DUT_PE
DUT_L2
DUT_L1
FE
DISPOSITIVO EN PRUEBA
PIEZA
APLICADA
RELÉ
SELECCCIÓN
CONDUCTOR*
*Los conductores no seleccionados
están abiertos.
CONDUCTOR
DE PRUEBA
MD
gtz23.eps

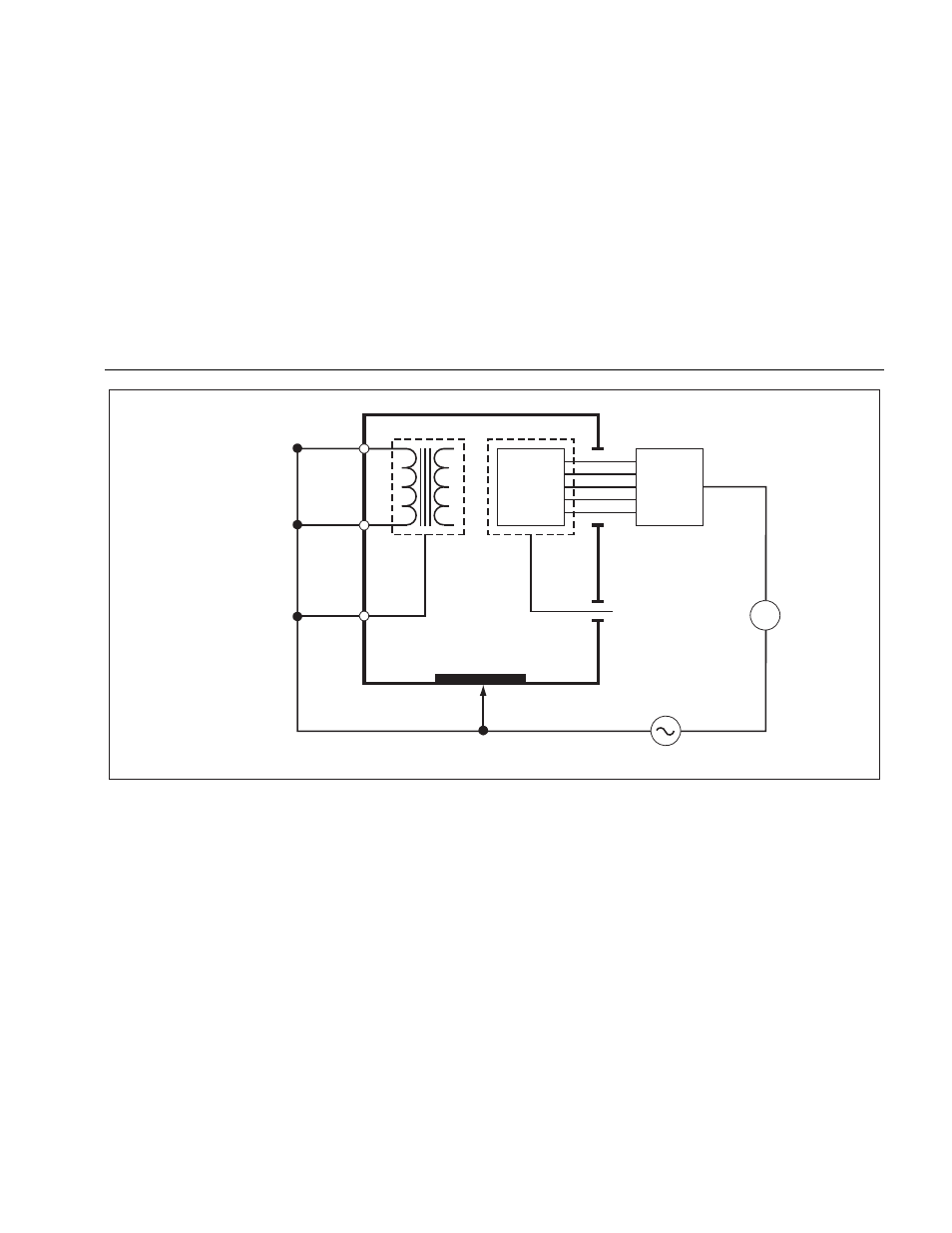

Figura 28. Esquema de la prueba de fugas en piezas aplicadas alternativas
