Electrical Safety Analyzer
Conexión de un DUT al Producto
11
El Producto está concebido para uso con alimentación
eléctrica monofásica conectada a tierra. No está
concebido para configuraciones de alimentación doble,
de fase dividida o trifásica. Puede utilizarse con un
sistema eléctrico que suministre las tensiones correctas
para una fase y está conectado a tierra, o con un sistema
eléctrico aislado.
Utilice el cable de alimentación de la red eléctrica de su
país que no tenga una tensión superior al valor de
potencia nominal del Producto. Conecte el cable al
conector de entrada de alimentación y después a la toma
de la red principal.
Conexión de un DUT al Producto
Puede conectar un dispositivo bajo prueba (DUT) de
diferentes formas para una prueba de seguridad eléctrica
completa. En la figura se muestra un dispositivo DUT
conectado al receptáculo de la prueba, bornes de piezas
aplicadas y una conexión a la carcasa o toma de
protección a tierra del dispositivo DUT.
Encendido del Producto
Nota
Asegúrese de que el indicador de tensión alta
funciona, observe si se ilumina al encenderse.
Pulse el interruptor eléctrico del panel lateral de modo
que el lado “I” del interruptor eléctrico de CA quede
presionado. El Producto realiza una serie de autopruebas
y muestra el mensaje que aparece en la Figura cuando
la autoprueba se haya completado correctamente.

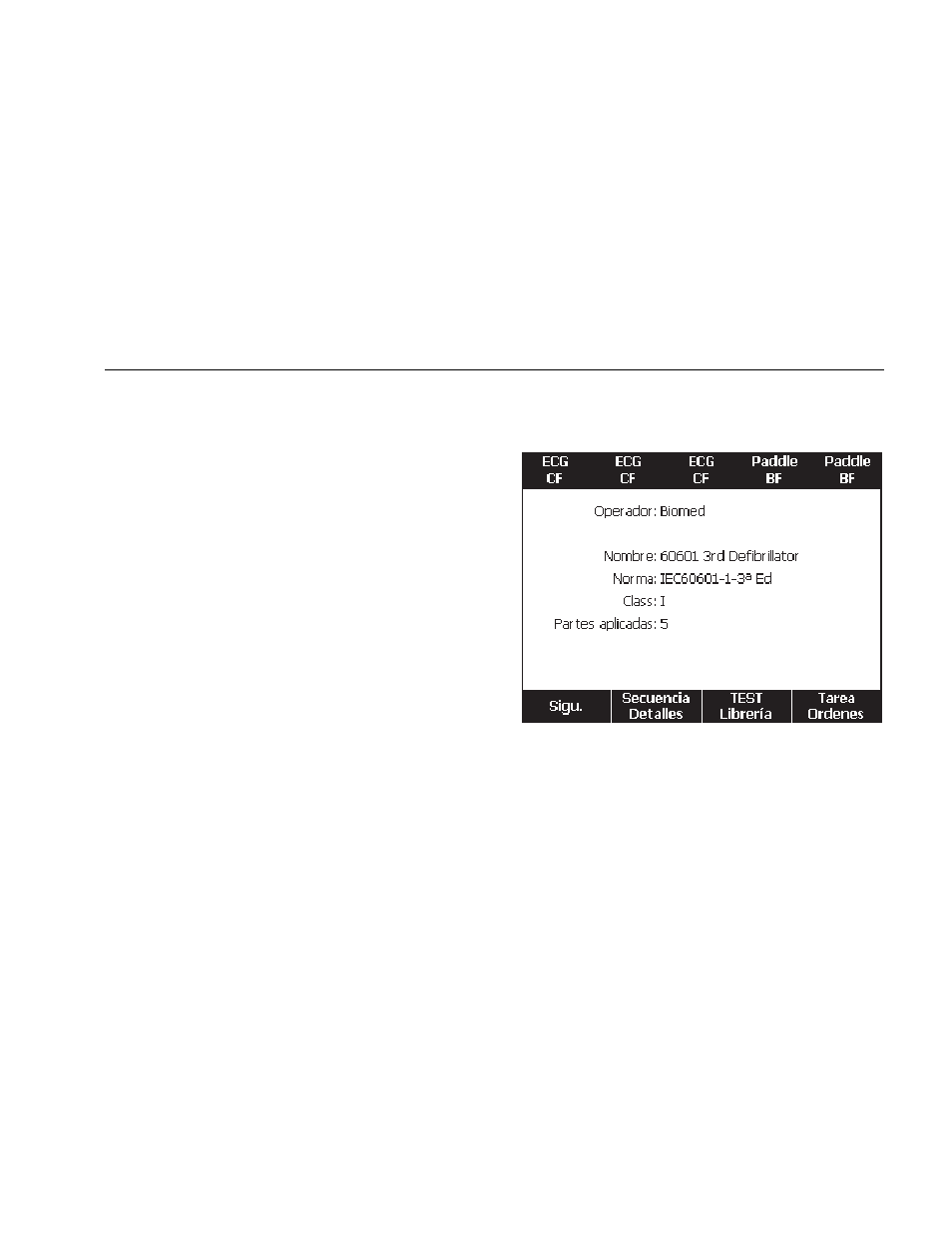

Figura 4. Producto listo para su uso
