ESA615
Manual de uso
34

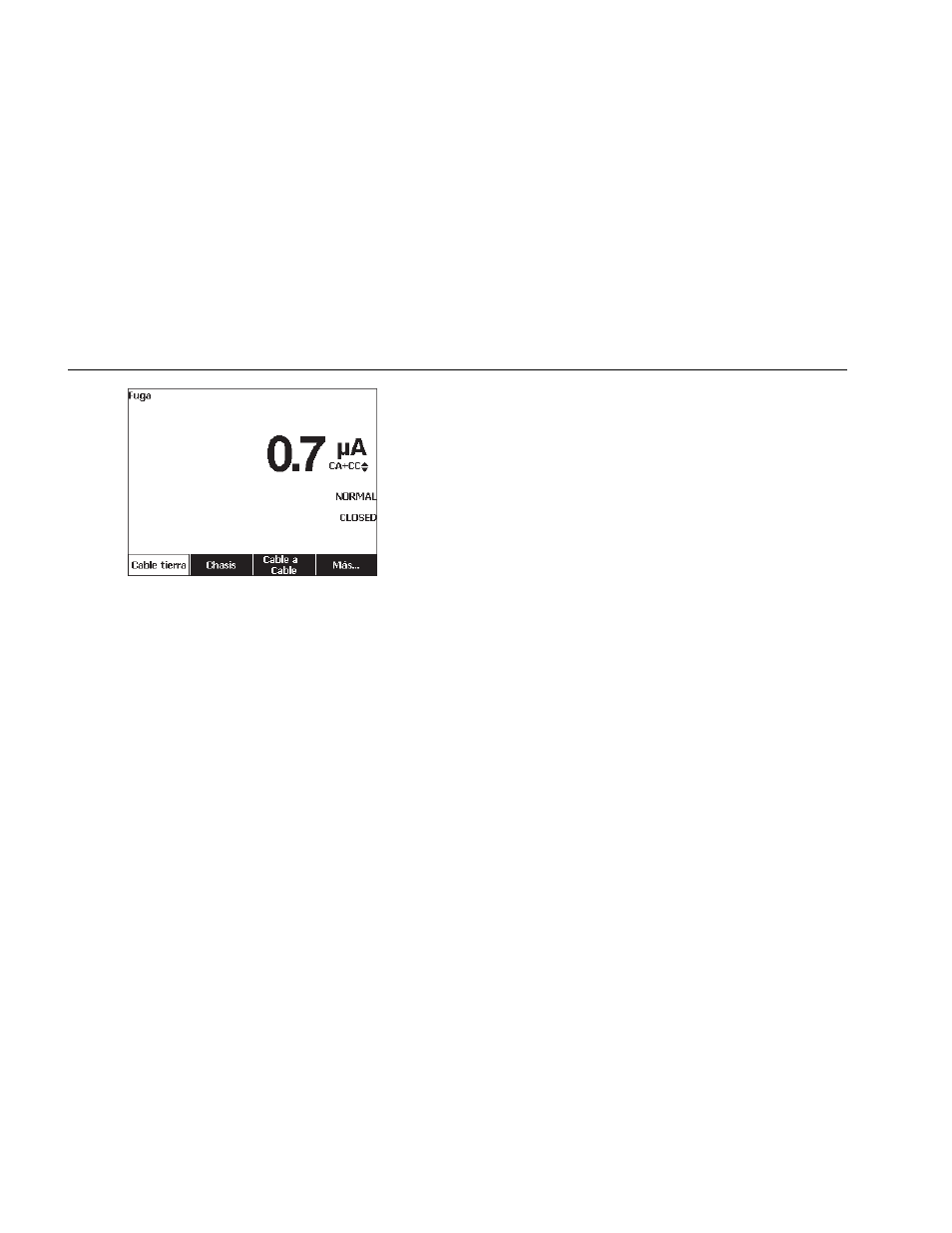

Figura 20. Menú principal de corriente de fuga
Nota
La pantalla que aparece en la Figura es el menú
principal de la fuga de corriente cuando AAMI es
la norma seleccionada.
Todas las fugas de corriente excepto el aislamiento de
conductores (red principal en las piezas aplicadas), se
muestran como CA+CC, Solo CA o Solo CC. El resultado
inicial se muestra en el parámetro correspondiente de la
norma de prueba establecida. Para cambiar el parámetro,
pulse  o . El método de medición aparece a la
derecha de la medición de corriente mientras se realizan
las pruebas de fuga de corriente.
Fuga de corriente de tierra
Nota
La prueba de fuga de línea de tierra está
disponible para AAMI, 60601, pero no para IEC
62353.
Para medir la corriente que fluye en el circuito de
protección de tierra del DUT, pulse la tecla de función
Cable tier. en el menú principal de fuga de corriente. En
la figura aparecen las conexiones eléctricas entre el
Producto y el dispositivo DUT cuando se realiza una
prueba de fuga de corriente del cable de tierra.
La prueba de fuga de corriente del conductor de tierra
tiene ciertas mediciones de combinaciones que pueden
realizarse. Pulse  para conmutar la polaridad de la
tensión de la red principal aplicada al receptáculo de la
prueba entre Normal, Off, Invert. y Off. Pulse  para
abrir y cerrar la conexión del neutro al receptáculo de la
prueba. No hay necesidad de abrir la tierra del
receptáculo de la prueba, dado que esto lo realiza
internamente la medición.
