Realización de pruebas de seguridad eléctrica
23
7. Después de realizar las conexiones con el DUT,
aparece la resistencia medida en la pantalla.
Consulte la Figura .

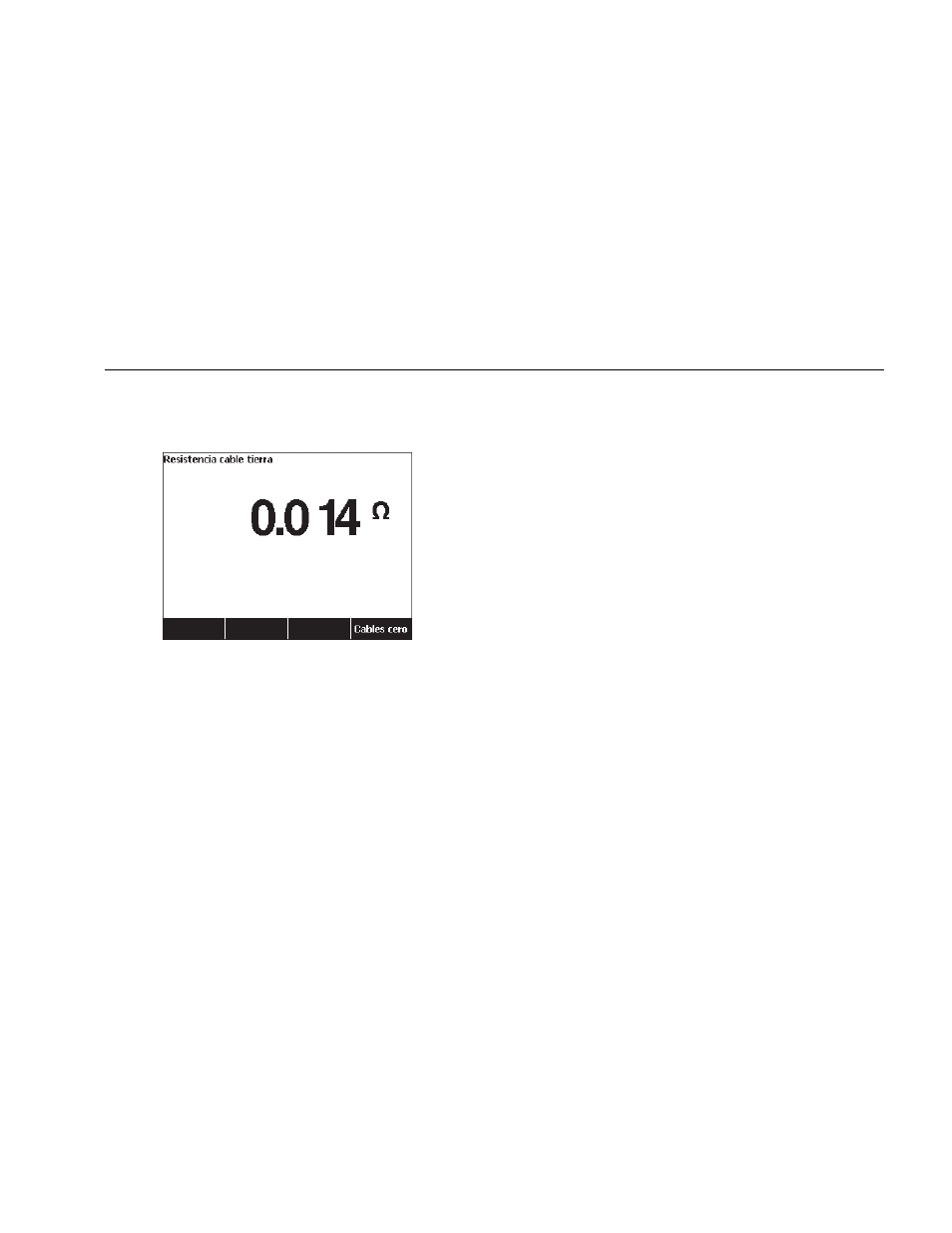

Figura 11. Medición de la resistencia de tierra del
dispositivo bajo prueba
 Advertencia
Para evitar choques eléctricos, retire el
adaptador de borne nulo de la toma
∅ Nulo
después de realizar una prueba de cero de
los conductores. La toma
∅ /Nulo es
potencialmente peligrosa durante algunas
condiciones de la prueba.
Es necesaria una medida de resistencia baja para
asegurarse de que hay una buena conexión de tierra en
el cable de alimentación. Consulte la norma
correspondiente de seguridad eléctrica para conocer el
valor límite específico que debe seguirse.
En la Figura se muestran las conexiones eléctricas entre
el Producto y el dispositivo DUT. En la Tabla 4 se incluye
una lista de las abreviaturas utilizadas en los esquemas y
sus descripciones.
