Fluke Biomedical ESA615 - Manual (Página 41)

Electrical Safety Analyzer
Realización de pruebas de seguridad eléctrica
27
Prueba de resistencia del aislamiento
Las cinco pruebas de resistencia del aislamiento miden en
la red principal (L1 y L2) la protección de tierra, piezas
aplicadas a la protección de tierra, red principal a piezas
aplicadas, red principal a puntos conductores no
conectados a tierra y piezas aplicadas a puntos
conductores no conectados a tierra.
Para acceder al menú de la prueba de resistencia del
aislamiento, pulse .
Toda las pruebas de resistencia del aislamiento pueden
realizarse con 500 V CC o 250 V CC. Para cambiar la
tensión de la prueba desde el menú de prueba de
resistencia del aislamiento, pulse la tecla de función Más.
Pulse la tecla de función Camb. tensión para alternar la
tensión de la prueba entre 250 V CC y 500 V CC.
Nota
Al salir y volver a entrar en el menú de prueba de
resistencia del aislamiento, la tensión de la
prueba se establece en su valor predeterminado
de 500 V CC.
Como se muestra en la Figura , tres de las cinco pruebas
se muestran sobre las teclas de función F1 a F3. Para
acceder a las otras dos pruebas o a la selección de la
tensión de la prueba, pulse la tecla de función Más. La
tecla de función Atr. volverá al menú de prueba de
resistencia del aislamiento de nivel superior.

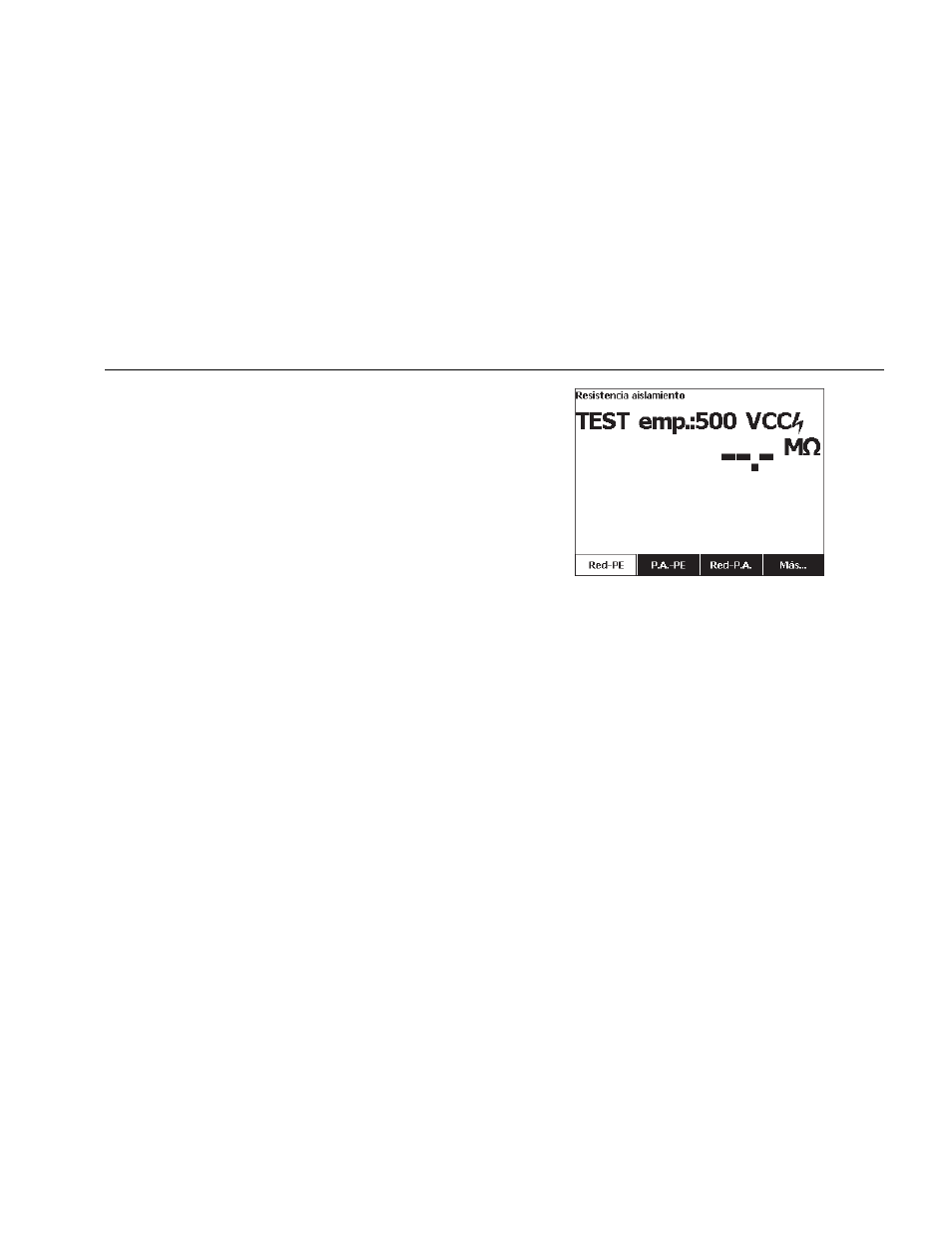

Figura 14. Medición de la resistencia del aislamiento
Después de pulsar la tecla de función de una prueba,
pulse  para aplicar la tensión de la prueba al DUT y
tome la medición de la resistencia.
En las figuras a aparecen las conexiones eléctricas
entre el Producto y el DUT para las cinco pruebas de
resistencia del aislamiento.
Nota
El dispositivo se apaga para esta prueba.
