Actuadores rotativos de diafragma por muelle FCD VLAIM050-01 – 05/12
flowserve.com
NOTA:
1. Los números de las piezas corresponden
directamente a la lista de materiales; consúltela
para obtener los números específicos de cada
pieza.
2. Los diseños con guías NR2 sólo se utilizan en
aplicaciones de ciclo alto
3. Los diseños con guías NR3 vienen de serie con
válvulas de ajuste de muelle de 1,4 a 2,8 bar (20
a 40 psi) o 1,9 a 3,8 bar (28 a 55 psi).
Pieza nº Descripción
202a Caja del diafragma superior
203 Caja del diafragma inferior
211 Vástago del actuador
224 Junta tórica
225 Diafragma
227 Diafragma del pistón
229 Muelle
256 Tuerca M8
326 Guía de muelle
333 Protección de tubo de plástico
334 Perno M6
335 Perno M6 X 16
350 Tuerca M6
351 Tuerca M6
435 Adhesivo
436 Tapón de goma
365 Tuerca de horquilla
Kit 500 Conjunto de diafragma con guías
440 Vástago con guías
441 Tapón de guía
442 Cojinete
443 Anillo de resorte ret
444 Arandela
445 Contratuerca
Localice la orientación de la conexión neumática en el
centro de este agujero
KIT nº 500
Conjunto de diafragma con guías
(Vea las notas 2 y 3
)
442
441
445
227
444
440
443
225
Compruebe la junta en
esta zona tras unir las
piezas
ADVERTENCIA: Utilice una prensa para descargar el muelle o lubrique los (3)
pernos de compresión del muelle (334) para descargar el muelle.

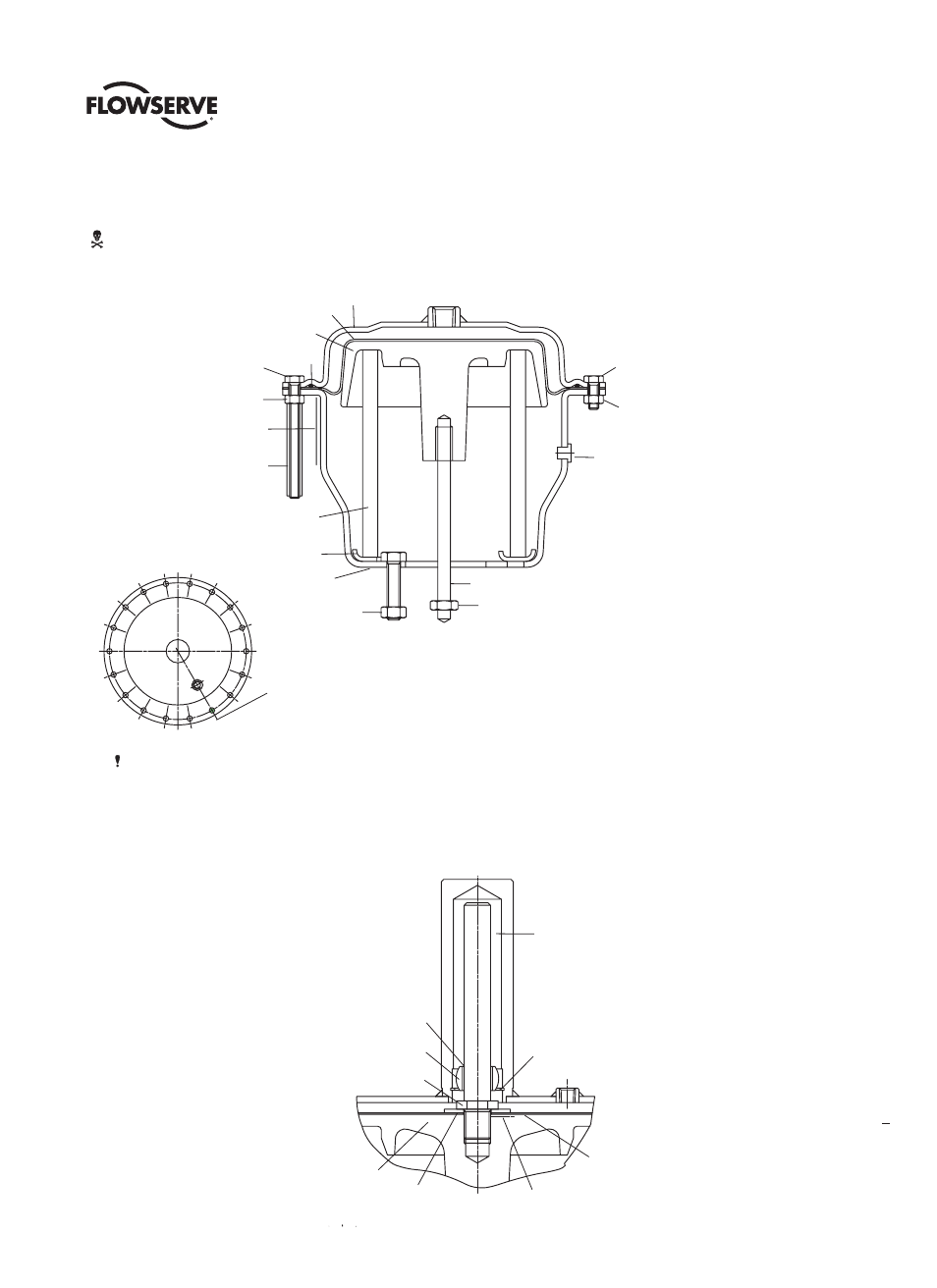

Vista en despiece de un actuador rotativo de diafragma de muelle
Figura 4
256
335
202
225
227
224
334
350
435
333
229
326
203
365
211
436
351
256
