7

Actuadores rotativos de diafragma por muelle FCD VLAIM050-01 – 05/12

flowserve.com

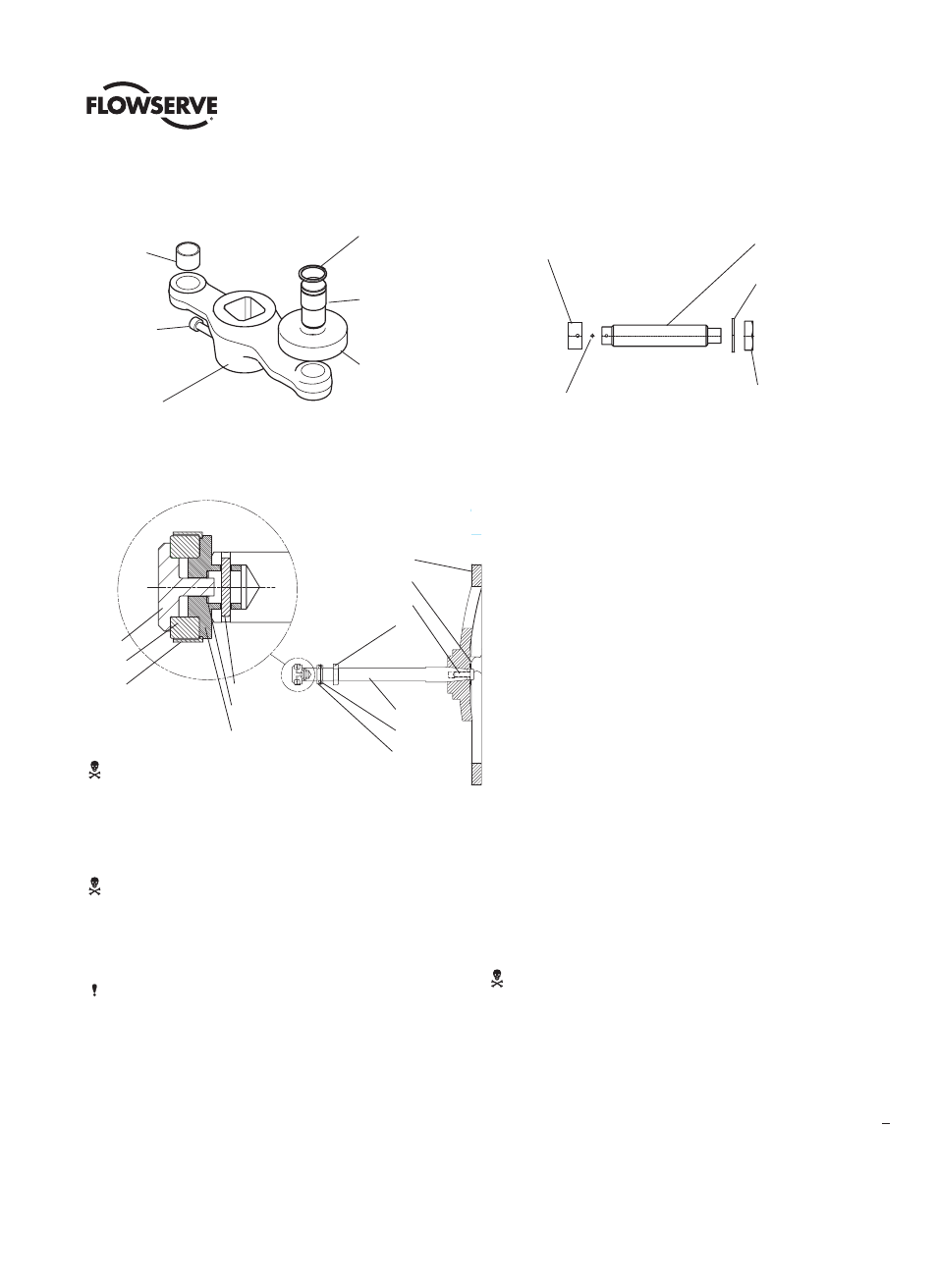

KIT #249 Subconjunto de palanca

KIT #330 Subconjunto de tope limitador (Puede utilizarse en

lugar de un volante)

Anillo de retención

Pasador de articu-

lación

Cojinete de rodillos

Cojinete de brazo

de palanca

Tubo

Perno de

cabeza

Palanca angular

Perno de tope limitador

Arandela de bloqueo

Tope limitador

Tuerca de perno

Zapata de tope de

carrera

Pasador de zapata

de tope de carrera

KIT #397 Conjunto de volante

9

12
11

8
13
10

1
2
3
7

6
4
5

NR 1 y 2

Pieza nº Descripción

1 Volante

2 Placa indicadora

3 Perno del volante

4 Contratuerca del volante

5 Tornillo de cabeza de tubo (2)

6 Eje de volante

7 Tuerca de tope de volante

NR 3

Pieza nº Descripción

1 Volante

2 Placa indicadora

3 Perno del volante

4 Contratuerca del volante

5 Tornillo de cabeza de tubo (2)

6 Eje de volante

7 Tuerca de tope de volante

8 Pasador de zapata

9 Zapata de asiento de soporte

10 Zapata de base

11 Zapata de retención

12 Cojinete de bolas

13 Clip de retención

ADVERTENCIA: No acople ni inserte barras de exten-
sión en el volante para obtener un par adicional.

ADVERTENCIA: El anillo de actuador está bajo compresión.

1. Coloque la válvula verticalmente

• Es más fácil cambiar el diafragma con la válvula en esta

posición.

NOTAS:

• El diafragma puede sustituirse por sí mismo mientras la caja del

diafragma esté montada en la caja de transferencia, o toda la
caja del diafragma puede retirarse y sustituirse.

• Si se desea un cambio de conjunto de muelle, se recomienda

cambiar la caja del diafragma completa tal como se describe en
la sección "cambio de la acción del aire".

2. Asegúrese de que el tope limitador (vea el kit nº 330

Subconjunto de tope limitador) y la palanca (vea el kit nº249
Subconjunto de palanca) estén acoplados

• Asegúrese de que el tope limitador esté acoplado con la

palanca, de forma que el muelle esté aplicando fuerza al tope
limitador (o HW).

• Este tope limitador sostendrá el pistón del diafragma en su

lugar y le permitirá cambiar el diafragma sin tener que liberar el
muelle.

3. Saque primero las tuercas (351) y los pernos (335) pequeños de la

caja del diafragma

ADVERTENCIA: Utilice lubricante en las roscas largas para evitar

la excoriación; ello simplifica la compresión del muelle.

• Como precaución de seguridad, saque primero las tuercas

(351) y los pernos (335) pequeños de la caja del diafragma y a
continuación retire las cubiertas de rosca de los pernos largos
(334).

4. Aplique lubricante a los pernos largos (334)

• Se recomienda lubricar los pernos de compresión de muelle

largos (334).

• El muelle (229) se sostiene en su lugar mediante el tope limitador

(vea el kit nº330 Subconjunto de tope limitador); el perno del
diafragma tendrá poca o ninguna carga aplicada a los mismos.

Sustitución del diafragma sin retirar la caja del diafragma
