Actuadores rotativos de diafragma por muelle FCD VLAIM050-01 – 05/12
6
NOTA: Los números de las piezas corresponden directamente a la lista de materiales; consúltela para obtener los números específicos de cada pieza.

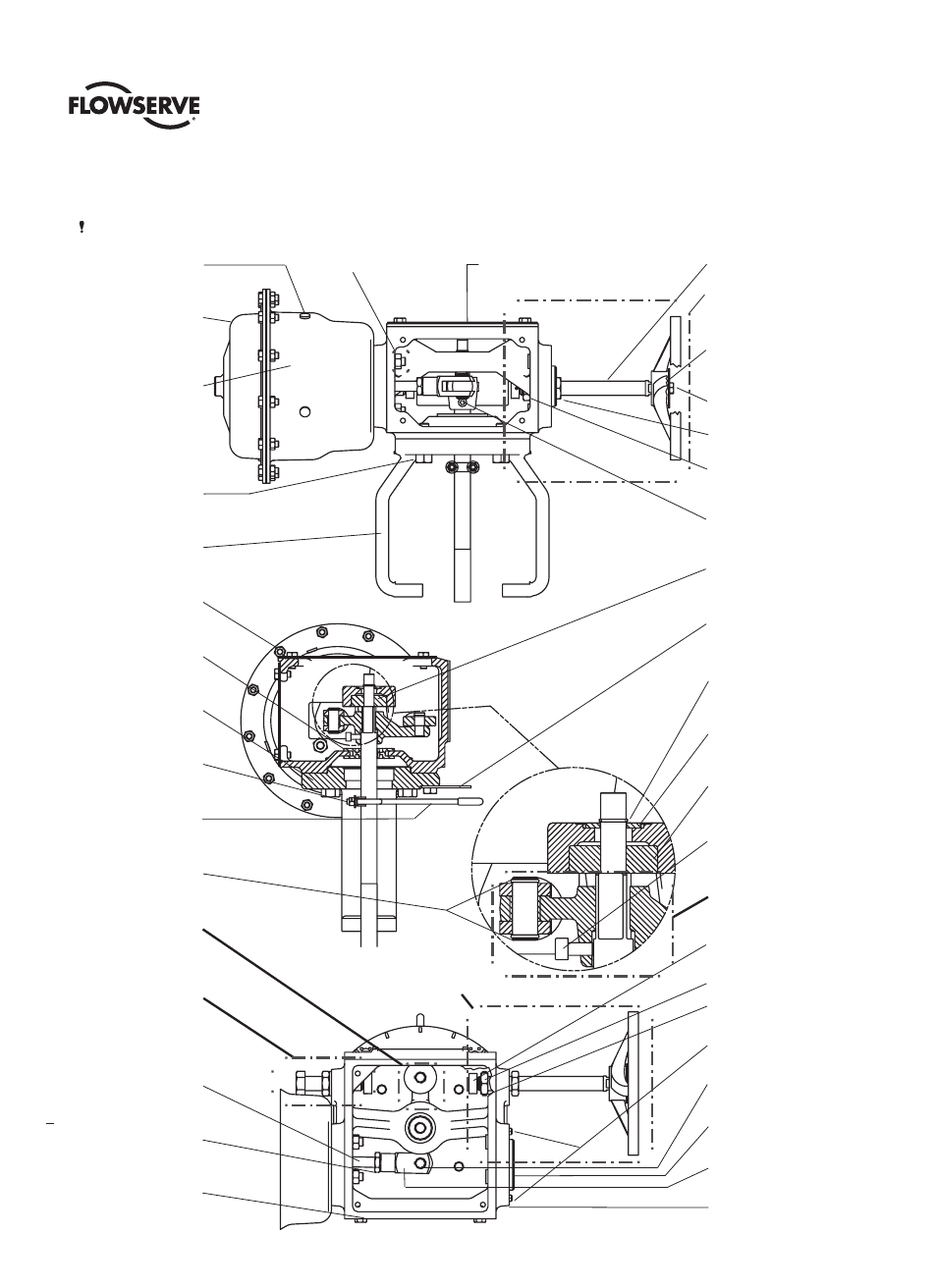

Figura 1
Tapones de goma
(Pieza nº 436)
conjunto de caja del
diafragma
(Pieza nº 202)
Adhesivo de elevación
(Pieza nº 421)
Perno de yugo
(Pieza nº 336)
Yugo
(Pieza nº 201)
Perno de placa de cubierta
(Pieza nº 337)
Junta de eje
(Pieza nº 247)
Yugo
(Pieza nº 201)
Tornillo de placa de accio-
namiento
(Pieza nº 214)
Indicador de carrera
(Pieza nº 216)
Anillos de resorte
(Pieza nº 250)
KIT Nº 249
Subconjunto de palanca
KIT Nº 330
Subconjunto de tope
limitador
Vástago del actuador
(Pieza nº 211)
Tuerca de horquilla
(Pieza nº 365)
Placa de cierre
(Pieza nº 281)
Eje del volante
Kit #397 Conjunto de
volante
Placa indicadora de volante
Perno de volante
Contratuerca del volante
Tuerca limitadora del
volante
Tornillo de ajuste del eje
Cojinetes de bola
(Pieza nº 258)
Placa de accionamiento
(Pieza nº 213)
Eje Anillo de resorte
(Pieza nº 359)
Arandela
(Pieza nº 245)
Cojinetes de bola
(Pieza nº 258)
Tornillo de ajuste del eje
KIT nº 249
Subconjunto de palanca
Conjunto de zapata de
volante
Contratuerca del volante
Contratuerca del volante
Tornillo de ajuste (2)
Tapón de plástico
(Pieza nº 406)
Pasador de horquilla
(Pieza nº 361)
Tapón de plástico
(Pieza nº 407)
Horquilla
(Pieza nº 364)
Caja de transferencia
(Pieza nº 204)
Tuerca de caja del
diafragma
(Pieza nº 369)
Placa superior (Placa de cubierta
del posicionador)
(Pieza nº 363)
KIT Nº 397
Conjunto de volante
Corte transversal de un actuador rotativo de diafragma de muelle
