11
®
Instrucciones de usuario para el actuador serie RG estándar - AXESIM0122-00 12/09
6 Eje de par
Se recomienda que el eje de salida disponga de dos
engranes de chaveta. El material del eje será una aleación
de acero con un límite elástico mínimo de 85 000 psi. La
dureza recomendad de las chavetas es de 25-28 HRc.
La longitud recomendada de engranado de las chavetas
es tal como se indica abajo (ver Fig.: 3).
7 Almacenamiento por períodos largos
Se recomienda tomar precauciones y ciertas medidas
en el momento de almacenar los actuadores durante
largos períodos de tiempo, para más de 4 meses y
hasta dos años.
Los problemas potenciales y las protecciones
recomendadas son como siguen:
Modelo L
k
(mm) L
o
(mm)
RG1 165 180
RG2 195 210
RG3 200 215
RG4 255 270
RG5 300 315
RG6 350 375
RG7 500 515
RG8 585 610
Problema potencial Protección
Entrada de agua en cilindro neumático, se degrada el cilindro,
en particular en entornos salinos o corrosivos.
Variaciones de temperatura originan condensación en el inte-
rior de los cilindros
• Almacenar el actuador en un almacén protegido limpio y
seco o bajo una cubierta contra el polvo ventilada.
• Tapar todos los puertos después de purgar con un equipo de
aire seco o con nitrógeno.
• Almacenar en posición vertical, para evitar deformación de
las juntas.
Deformación por compresión de juntas Realizar ciclo de actuador 5-6 veces con equipo de aire seco
limpio o con nitrógeno, cada 3 meses.
Degradación de juntas en entornos excesivamente corrosivos
o calientes
• No almacenar en emplazamientos donde el actuador quede
sometido a temperaturas superiores al rango correspondi-
ente a las juntas. Las juntas estándar son de Nitrilo, temp.
máx. 180 grados F.
• No almacenar en entornos perjudiciales para juntas de resil-
iencia.
Daños físicos en actuador o accesorios. Almacenar el conjunto actuador sobre base, sin contacto con el
suelo, fuera de las vías de paso.
Inspeccionar las protecciones cada 3 meses y registrar los resultados de la inspección.

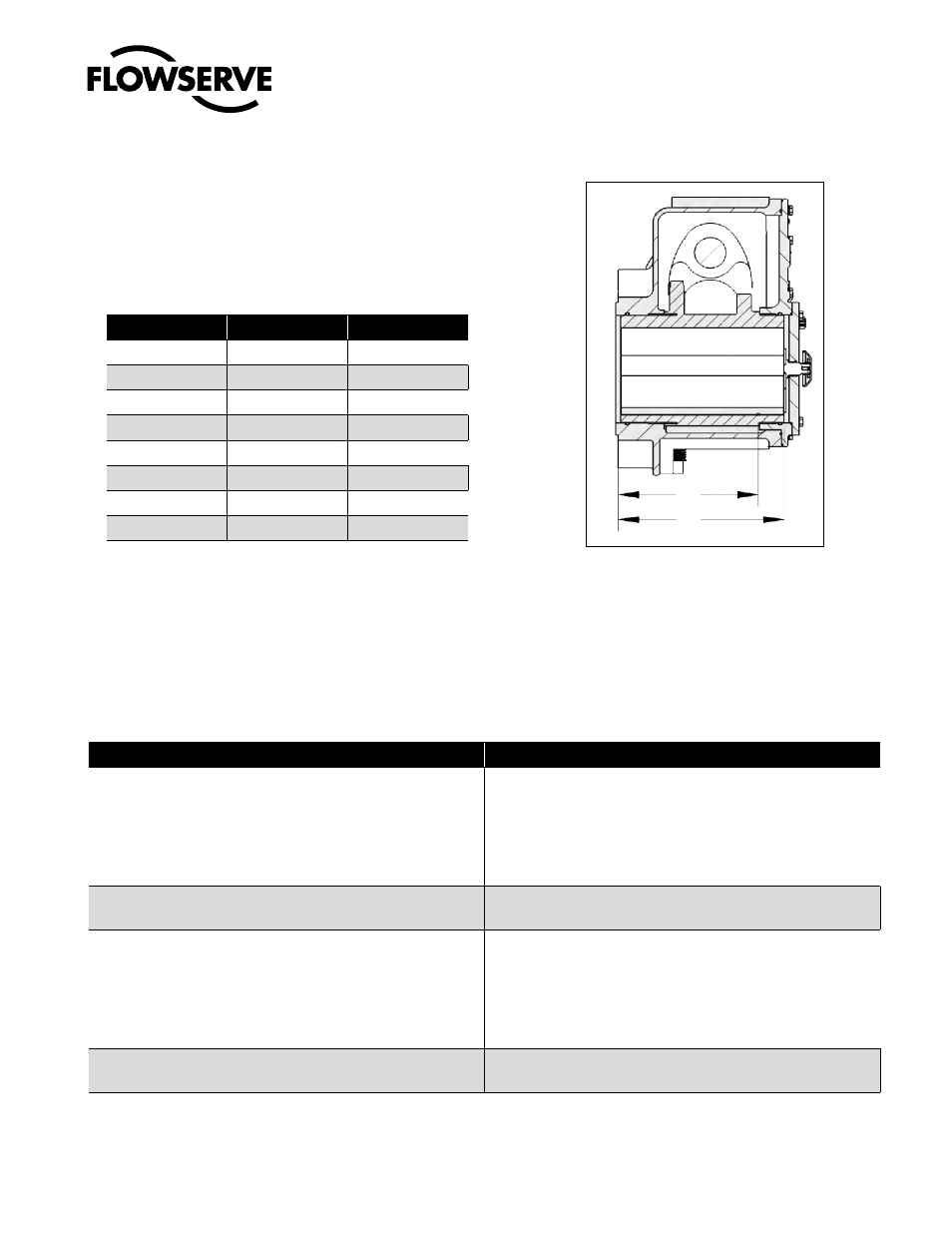

Fig.: 3 Longitud chaveta
L
k
L
o
