General Installation and Maintenance Instructions for Machinery Components
9
6.1.2 Instale el cierre en el eje y sitúelo junto al frontal de la cajera del cierre.
6.1.3 Oriente las conexiones sobre la(s) tapa(s) tal y como muestra el plano de conjunto del cier-
re y de las tuberías de conexión.
6.1.4 Si fuera necesario, apriete los pernos / tuercas de la tapa para evitar la desalineación de la
tapa o una presión desigual de la misma contra la cajera del cierre. No apriete los prisione-
ros del collar de arrastre.
6.1.5 Complete el montaje de los equipos restantes incluyendo, si corresponde, los cojinetes de
empuje.
6.1.6 Asegúrese de que las placas de fijación se encuentran correctamente ubicadas y fijadas.
La posición incorrecta de los elementos de posicionamiento puede llevar a la avería del
cierre y, seguidamente, al derrame del producto extraído hacia el medio ambiente.
6.1.7 Apriete los prisioneros del collar de arrastre conforme a los valores de par que se indi-
can en el plano de conjunto del cierre.
El apriete incorrecto de los tornillos puede causar una situación peligrosa, ya que en
caso de presurización, el cierre mecánico puede moverse hacia el exterior de la cámara
del cierre.
6.1.8 Montaje de la línea de interconexión según plan API e instrucciones de tuberías según
se indica en párrafo 7. Dado el caso, véase también el manual de instalación y manteni-
miento del equipo auxiliar.
6.1.9 Retire las placas de fijación de la camisa y fíjelas firmemente en posición retirada.
Para evitar el contacto entre piezas rotatorias y estáticas ha de asegurarse que los ele-
mentos de posicionamiento no vuelvan a caer en la camisa.
6.1.10 Inspeccione la alineación del equipo y del motor conforme a las instrucciones del fabri-
cante del acoplamiento y/o del equipo.
6.1.11 Una vez que la unidad está en condiciones de funcionar (presión y temperatura), com-
pruebe de nuevo la alineación de la bomba con el motor. Realice los ajustes que resulten
necesarios.
6.2 Instalación de un cierre de
cartucho con galgas de centrado.

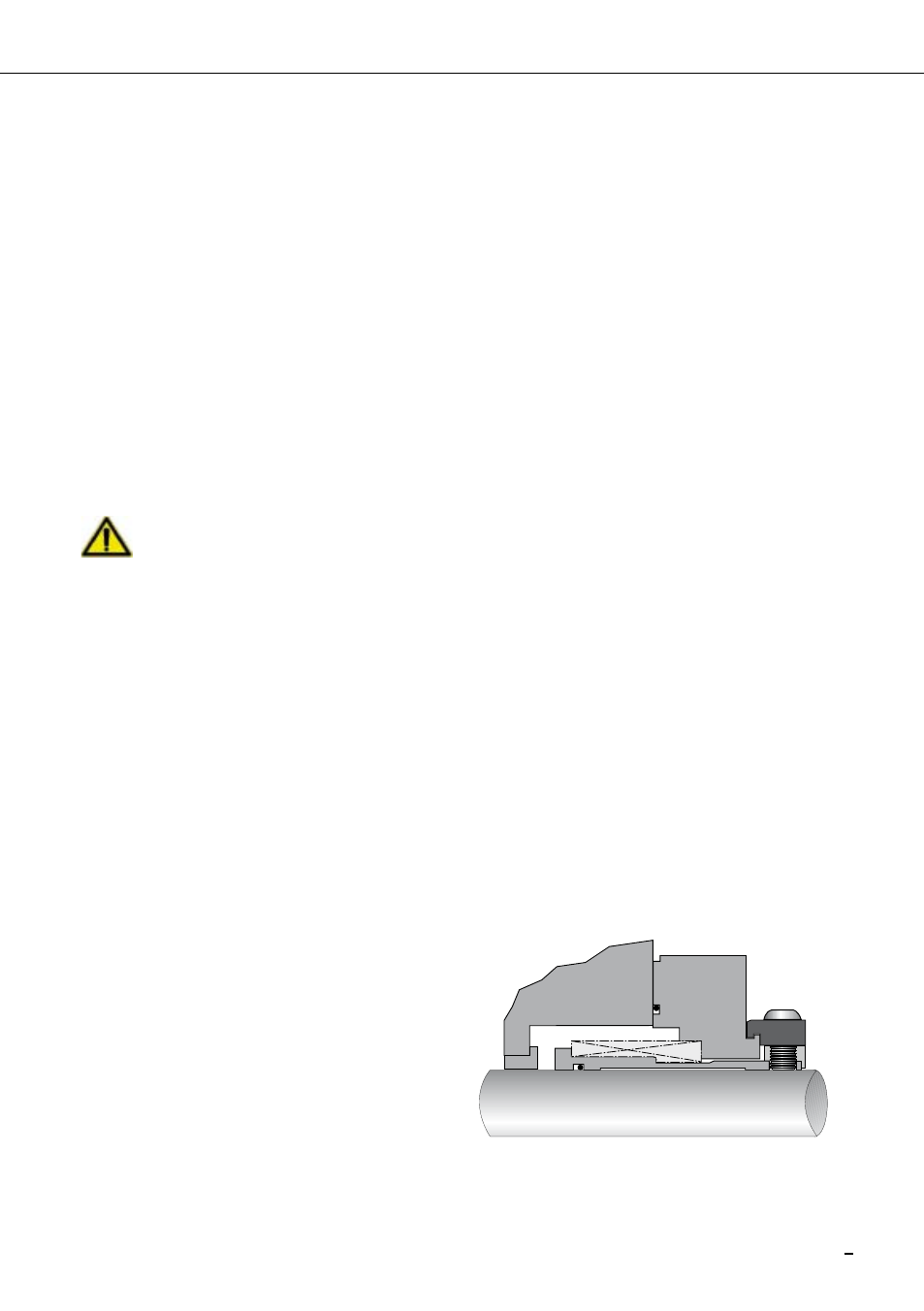

Véase la figura 7
6.2.1 Compruebe el plano de conjunto, lista de
piezas y el ensamblaje del cierre antes de la instalación.
!
!
Figura 7
