6
5.4 Compruebe que las dimensiones del eje se corresponden con las dispuestas en el
plano de conjunto. Inspeccione las superficies bajo las juntas para asegurarse de que
son lisas y no están dañadas. Matar todas las aristas en escalones del eje, roscas,
rebajes, respaldos, apoyos, etc. sobre los que las juntas deben pasar y/o contra los
que deben sellar.
5.5 Verifique que el diámetro interno de la cajera se ajusta a lo que se muestra en el plano
de conjunto del cierre mecánico.
5.6 Revise el plano de conjunto del cierre y compruebe las modificaciones a realizarse en el
equipo. Actúe en consecuencia.
5.7 Para evitar que se produzcan chispas causadas por la descarga de electricidad estáti-
ca, la máquina debe estar puesta a tierrae.

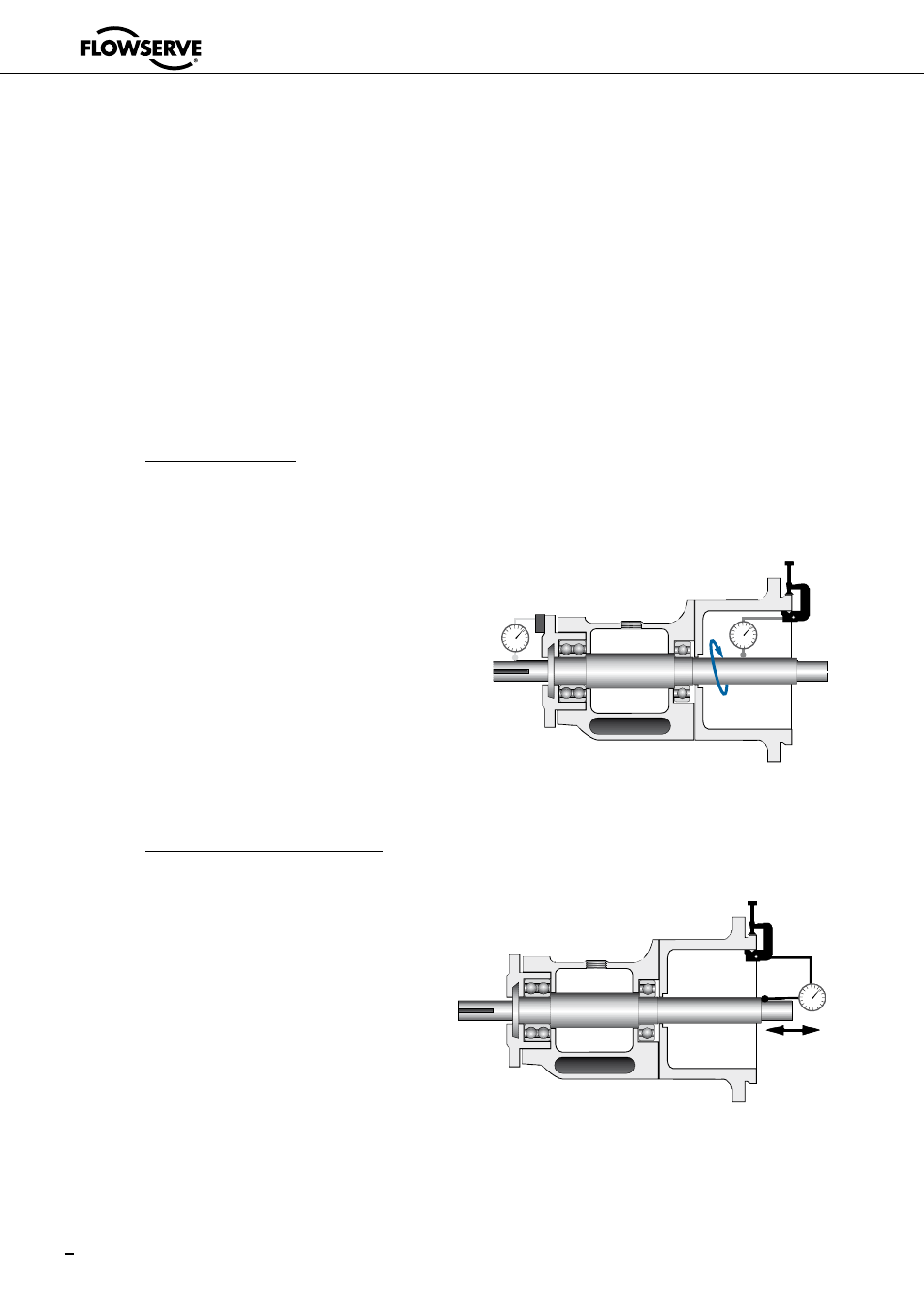

El descentramiento del eje no debería superar 0,05 mm (.002“) TIR (Lectura Total del
Indicador) en ningún punto del eje para cojinetes de bolas o de rodillos. Para casquillos
consulte las instrucciones del fabricante. Si el equipo no se encuentra totalmente des-
montado, compruebe el descentramiento en el lugar donde se ubique el cierre.
Los anteriores valores son válidos para una velocidad de rotación del eje entre
1000 y 3600 RPM. Para valores superiores e inferiores, consulte
a su representante de Flowserve.
Véase la figura 1.
La holgura del extremo del eje no debería superar 0,25 mm (.010“) TIR en los roda-
mientos de empuje de bolas. Para rodamientos de empuje consulte las instrucciones del
fabricante.
Véase la figura 2.
!
!
!
!
!
!
Figura 1
Figura 2
