de su instalación. Asegúrese de que las caras y las juntas del cierre no presentan.
Rayaduras suciedad u otros desperfectos. Antes de la instalación, limpie las superficies
lapeadas con un paño que no suelte pelusa y un disolvente de secado rápido. No se
recomienda lubricar las caras del cierre salvo que se especifique lo contrario en el plano
de conjunto del cierre.
6.3.2 Instale la cajera del cierre y el eje (incluyendo los cojinetes de empuje, si corresponde) y
verifique la distancia de fijación que se indica en el plano de conjunto. El plano de con-
junto puede indicar otras herramientas de fijación como anillas de separación.
Ha de observarse que la instalación incorrecta del cierre puede llevar a la avería del cierre
mecánico y, seguidamente, al derrame del producto extraído hacia el medio ambiente.
6.3.3 Si resulta de aplicación, efectúe el premontaje de los componentes o subcomponentes
rotativos y estacionarios del cierre conforme al plano de conjunto.
6.3.4 Monte los componentes del cierre de forma secuencial en el equipo y fije los componen-
tes rotativos. Sitúe la(s) tapa(s) junto al frontal de la cajera del cierre.
6.3.5 Oriente las conexiones sobre la(s) tapa(s) tal y como muestra el plano de conjunto del
cierre y de las tuberías de conexión.
6.3.6 Si fuera necesario, apriete los pernos / tuercas de la tapa para evitar la desalineación de
ésta o una presión desigual de la misma contra la cajera del cierre.
6.3.7 Complete el montaje de los equipos restantes incluyendo, si corresponde, los cojinetes
de empuje.
6.3.8 Montaje de la línea de interconexión según plan API e instrucciones de tuberías según
se indica en párrafo 7. Dado el caso, véase también el manual de instalación y manteni-
miento del equipo auxiliar.
6.3.9 Inspeccione la alineación del equipo y del motor conforme a las instrucciones del fabri-
cante del acoplamiento y/o del equipo.
6.3.10 Una vez que la unidad está en condiciones de funcionar (presión ytemperatura), com-
pruebe de nuevo la alineación de la bomba con el motor. Realice los ajustes que resulten
necesarios.
6.4 Instalación de cierres con camisas de gancho
(bombas en voladizo)
Véase la figurae 9.
!

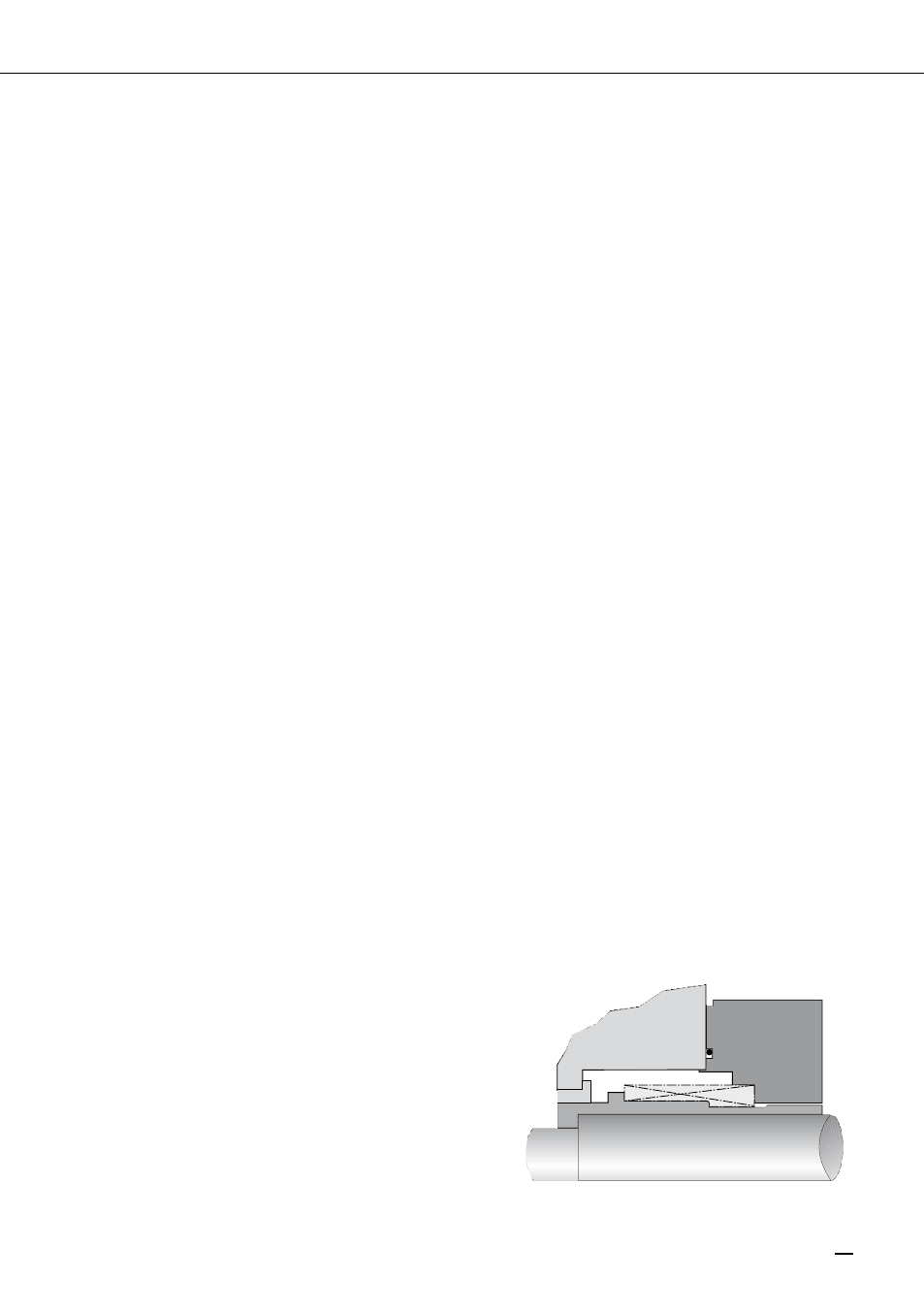

Figura 9
