19 CHIPEADORA CON GUIA GIRATORIA
SERVICIO Y MANTENIMIENTO
aNtES DE iNSPECCioNar o rEaLiZar tarEaS DE SErViCio EN CuaLQuiEr PartE DE ESta MÁQuiNa, aPaguE La FuENtE DE aLiMENtaCiÓN,
DESCoNECtE La HiDrÁuLiCa, aBra EL ESCuDo Y aSEgÚrESE DE QuE toDaS LaS PartES MÓViLES SE HaYaN DEtENiDo Por CoMPLEto.
advertencia
5.3.2 afilaMiento de las cuchillas
Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados (Figura 5.3).
Las cuchillas se pueden amolar en una amoladora de banco
o las puede amolar un profesional.
asegúrese de usar algún tipo de accesorio para sostener la
cuchilla correctamente en el ángulo adecuado.
Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
retire la misma cantidad de cada cuchilla para mantener el
equilibrio del disco.
Las imperfecciones pequeñas tales como mellas, rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá
de la abertura de la ranura chipeadora. Si no se extiende más
allá de la abertura, se deberán reemplazar las cuchillas.
1.
2.
3.
4.
5.
6.
7.
8.
9.

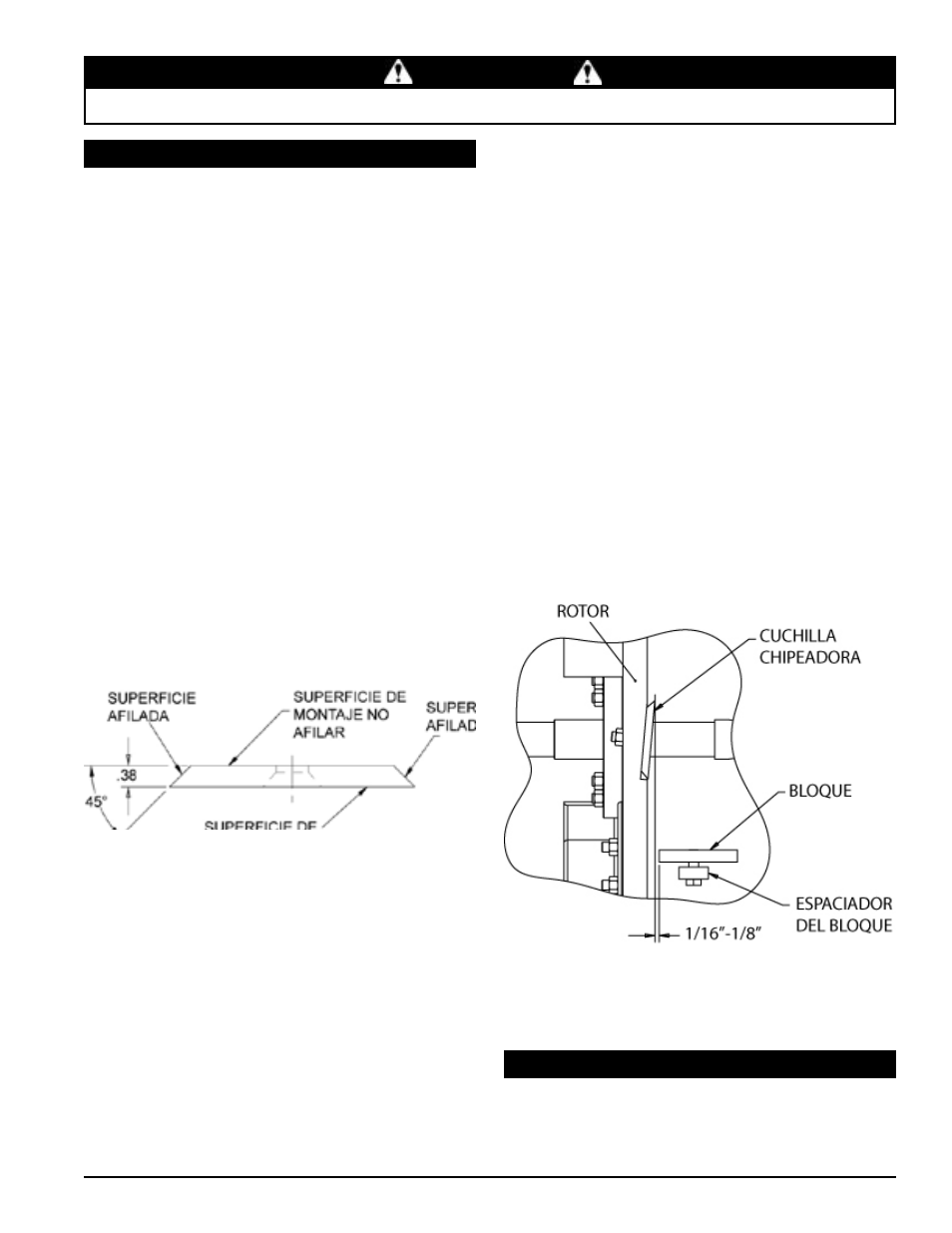

Figura 5.3 - Superficies de las cuchillas chipeadoras
5.3.4 estableciMiento de holGura en
cuchilla chiPeadora
Las cuchillas chipeadoras deberían tener una holgura de 1/16
pulgada (1,6 mm) a 1/8 pulgada (3,2 mm) respecto del bloque de
la chipeadora ubicado directamente por debajo del conducto de la
chipeadora (Figura 5.4). Para regular la holgura de las cuchillas,
proceda como se indica:
retire los dos pernos de 3/8” (10 mm) que aseguran la
cubierta de acceso al bastidor principal. incline la cubierta
de acceso para permitir el acceso al bloque.
afloje los tres pernos de 1/2” (13 mm) que sujetan el bloque
de la chipeadora al bastidor.
Mida la holgura que hay entre las cuchillas chipeadoras y el
bloque de picado desde el interior de la carcasa. ajuste hacia
adentro o hacia afuera hasta lograr la medida deseada.
Verifique la holgura en todas las cuchillas.
ajuste los pernos en el bloque de picado a 75 lb pie y reanude
la operación.
Si el borde del bloque de picado está dañado o gastado
en forma despareja, retire los tres pernos que sujetan el
bloque y use uno de los otros tres bordes. regule a la
medida correcta.
1.
2.
3.
4.
5.
6.
5.3.3 instalaciÓn de las cuchillas
instale el bloqueo del disco (Sección 5.2). ahora el disco
está sujeto para instalar las cuchillas.
Coloque una cuchilla en el disco y fíjela con dos pernos de
cabeza hexagonal y tuercas. aplique un par de torsión de
120 lb pie. repita la operación para las otras cuchillas.
Baje la cubierta de acceso, asegúrela a la carcasa de la
chipeadora con dos pernos de retención de 3/8” (10 mm).
retire el bloqueo del disco.
1.
2.
3.
4.
5.3 cuchillas chiPeadoras (cont)
Figura 5.4 - Cuchilla chipeadora / Holgura del bloque
Consulte el manual del propietario del motor incluido con su
máquina para obtener instruciones específicas para reemplazar
y limpiar el filtro de aire.
5.4 filtro de aire
