18 CHIPEADORA CON GUIA GIRATORIA
SERVICIO Y MANTENIMIENTO
aNtES DE iNSPECCioNar o rEaLiZar tarEaS DE SErViCio EN CuaLQuiEr PartE DE ESta MÁQuiNa, aPaguE La FuENtE DE aLiMENtaCiÓN,
DESCoNECtE La HiDrÁuLiCa, aBra EL ESCuDo Y aSEgÚrESE DE QuE toDaS LaS PartES MÓViLES SE HaYaN DEtENiDo Por CoMPLEto.
advertencia
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
advertencia
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. El rendimiento de picado inadecuado se debe en
general a cuchillas chipeadoras desafiladas. Se recomienda afilar
las cuchillas cada 5-15 horas de funcionamiento o si el rendimiento
de su chipeadora ha disminuido. Verifique la existencia de
los siguientes síntomas y afile las cuchillas si es necesario.
gran vibración al alimentar el material en la chipeadora.
Las ramas de diámetro pequeño no se introducen solas.
Las astillas se descargan de manera despareja o presentan
colas fibrosas, especialmente al picar ramas verdes.
antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. reemplace la cuchilla si:
Hay grietas, esquinas rotas o mellas mayores que 1/8” (3
mm) (Figura 5.2).
La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que el borde se encuentra a menos
de 1/16” (2mm) por sobre la ranura chipeadora del disco.
1.
2.
3.
1.
2.
5.3.1 retiro de las cuchillas
retire los dos pernos de retención de 3/8” (10 mm) que
aseguran la cubierta de acceso al montaje del bastidor
principal.
incline la cubierta de acceso para permitir el acceso al
disco. gire el disco de modo que los pernos que sujetan
las cuchillas de la chipeadora estén accesibles.
instale el bloqueo del disco (Sección 5.2). ahora el disco está
sujeto para retirar las cuchillas. Para acceder a las cuchillas
restantes, retire el punzón o destornillador y reposicione
el disco. regrese el punzón o destornillador al agujero de
bloqueo del disco.
retire las tuercas de seguridad (en la parte trasera del
disco chipeador) y los tornillos de cabeza plana que fijan
las cuchillas al disco.
1.
2.
3.
4.
Figura 5.2 - Causas para reemplazo
.13

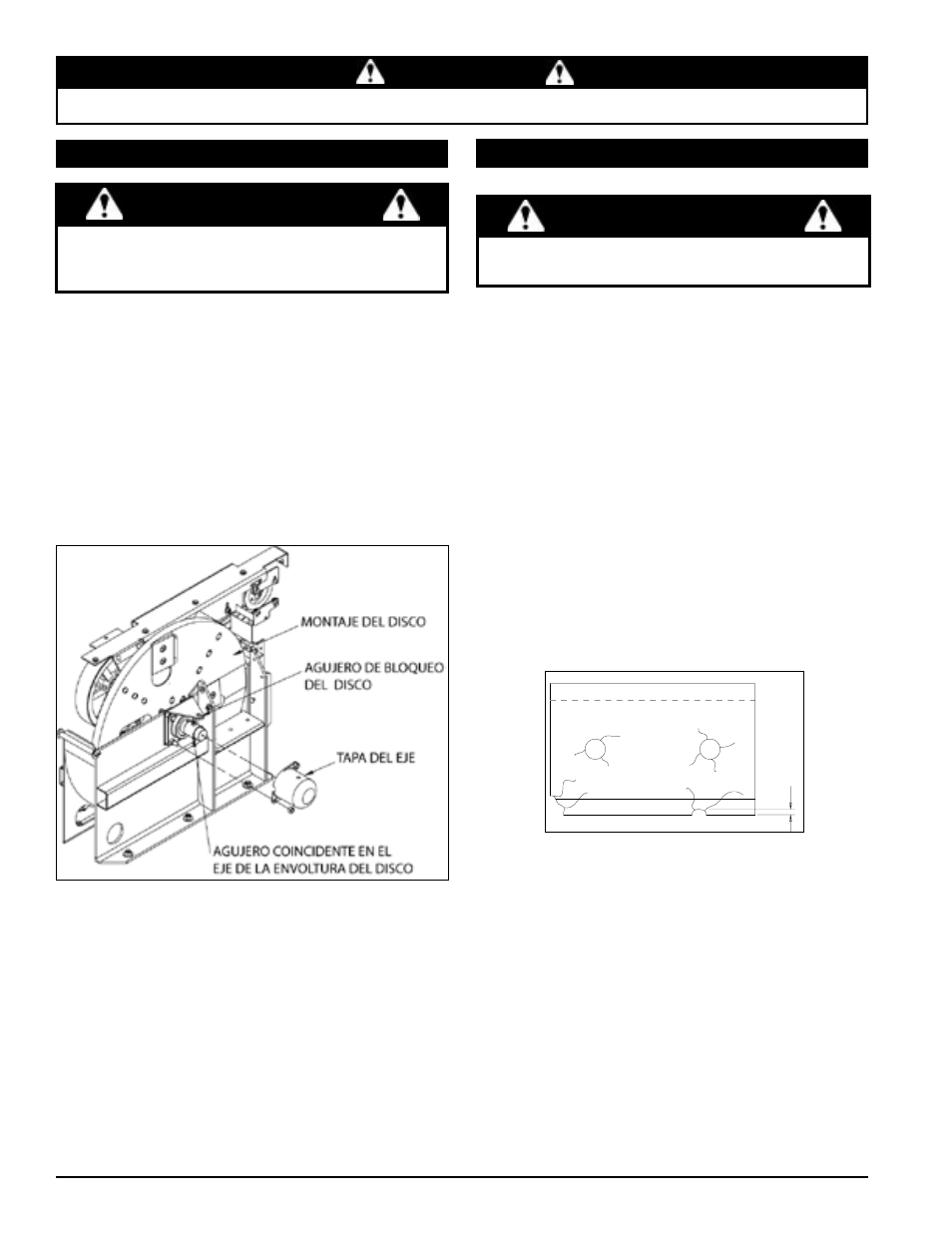

5.3 cuchillas chiPeadoras 5.2 bloQueo de disco
Siga los pasos indicados para instalar el bloqueo del disco:
Hay un agujero en la tapa del eje, el eje de la envoltura del
disco y un agujero coincidente en el soporte montado en el
lado delantero del cojinete del disco.
gire el montaje del disco hasta que el agujero en el eje de
la envoltura del disco se alinee con los agujeros en la tapa
del eje del disco y en el soporte.
instale un punzón o destornillador en la tapa del eje del
disco, el soporte y el eje.
retire el punzón o destornillador cuando se haya completado
el servicio o mantenimiento.
1.
2.
3.
4.
Figura 5.1 - Bloqueo del disco
El montaje del disco tiene un mecanismo de bloqueo. al
trabajar en el montaje del disco, use el mecanismo de bloqueo
en todo momento.
advertencia
