10 CHIPEADORA CON GUIA GIRATORIA
MONTAJE
coneXiÓn de la caja de interruPtores
Conecte los terminales de entrada de relé a los sensores
de proximidad.
terminal de entrada de relé (avance): Conductores
rojo/Verde/Blanco
terminal de entrada de relé (retroceso) Conductores
rojo/Naranja/Blanco
Sensores de avance/retroceso: Conductores azul/
negro/marrón
Los sensores de avance y de retroceso tienen los mismos
colores.
Siga los pasos detallados a continuación para verificar
que están correctamente conectados a los terminales de
entradas de relé:
arranque el motor.
Lleve la barra de control a la posición de
rEtroCESo (rEVErSE).
Si el rodillo de alimentación no gira en la dirección de
retroceso, pare el motor e intercambie los terminales
de señal de avance y retroceso.
Los restantes conectores se pueden conectar apareando
los colores de los conductores.
ajuste de la distancia de oPeraciÓn de los
sensores de la caja de interruPtores
retire la cubierta de la caja de interruptores.
Verifique que los sensores estén dentro de los 2mm
(5/64”) de la placa de la caja de interruptores y ajústelos si
fuese necesario.
1.
•
•
•
•
•
•
2.
1.
2.
2.11 caja de interruPtores
2.10 tubo de descarGa
Fije el tubo de descarga a la brida de montaje del bastidor
de la chipeadora. La mitad de la abrazadera de montaje ya
está fijada al tubo. Deslice el tubo en la brida y apriete los
pernos para asegurarlo.
instale la segunda mitad de la abrazadera al tubo y a la
brida.
Engrase la boquilla y ajuste completamente las tuercas.
afloje cada tuerca una vuelta e intente girar el tubo. Si el
mismo no gira libremente, afloje cada tuerca media vuelta
hasta que el tubo gire libremente.
gire el tubo 360 grados y bloquéelo en su sitio con la manija
para asegurarse de que está montado correctamente.
1.
2.
3.
4.
5.
Mantenga las tuercas tan ajustadas como se pueda mientras
se mantiene la libertad de giro del tubo de descarga.
nota

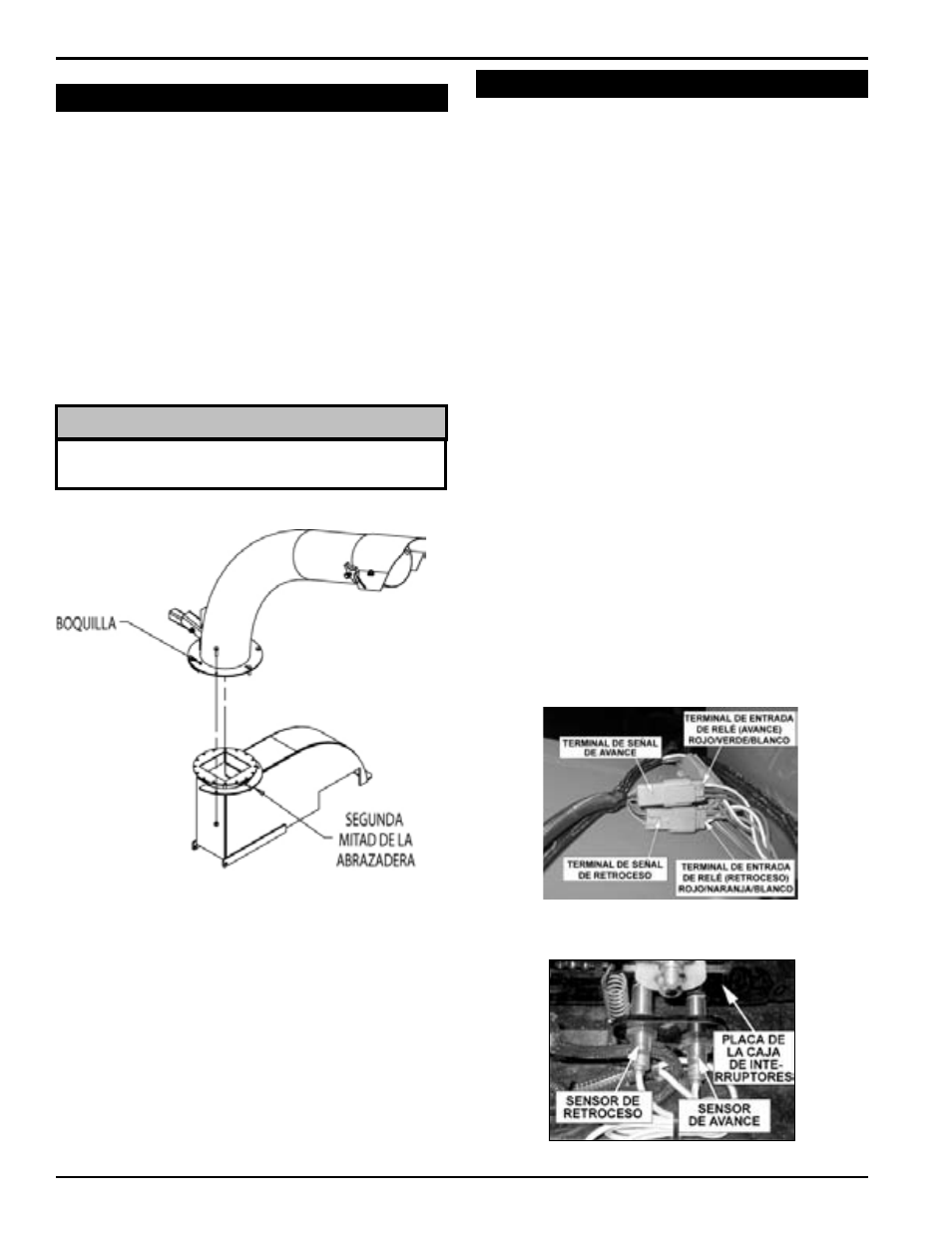

Figura 2.3 - Montaje del tubo de descarga
Figura 2.5- Sensores de la caja de interruptores
Figura 2.4- Conectores de la caja de interruptores
