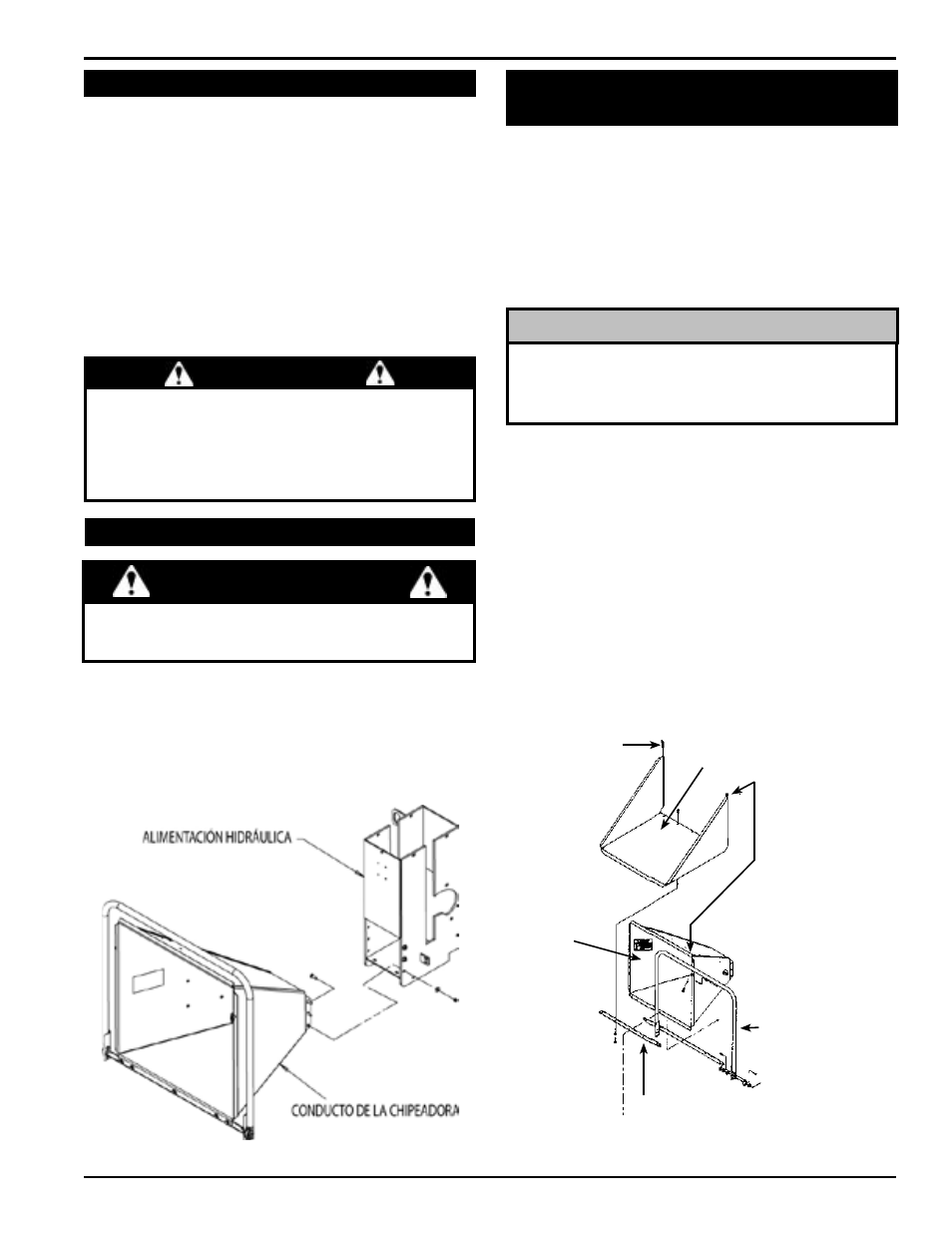

Echo Bear Cat CH8993H 2007 - Manual (Página 11)

9 CHIPEADORA CON GUIA GIRATORIA
MONTAJE
2.7 coneXiÓn de la baterÍa
Para evitar chispas y una posible explosión o incendio
debidos a un cortocircuito, no toque el terminal positivo
(+) de la batería ni cualquier parte metálica adyacente con
herramientas, joyas u otros objetos metálicos. al instalar los
cables de la batería, conecte en primer lugar el cable positivo
(+) y luego el negativo (-).
advertencia
La máquina puede haber sido remitida con una batería o sin
ella, dependiendo de su área. Si no recibió una batería con su
máquina, deberá comprar una.
use una batería que cumpla o supere las siguientes
especificaciones:
categoría de batería para parques y jardines
Grupo bci tamaño u1
200-250 cca (amperios para arranque en frío)
7-3/4” (197 mm) X 5-3/16” (132 mm) X 7-5/16” (186 mm)
Proveedor sugerido:
exide cutting edge, tipo Gt-h
Después de comprar la batería, llénela, cárguela e instálela de
acuerdo con el manual del propietario de la batería.
advertencia
No opere esta unidad si el conducto de la chipeadora no está
correctamente instalado. Las cuchillas rotatorias de corte
pueden causar lesiones personales graves.
2.8 conducto de la chiPeadora
Monte el conducto de la chipeadora a la carcasa de la chipeadora
usando ocho pernos de 3/8” x 1” (10 mm x 25 mm) y tuercas
de seguridad. use tres pernos en cada lateral y dos en el fondo
(Figura 2.1).
Para insertar los pernos superiores, gire el rodillo de alimentación
hasta que las ranuras (una de cada lado) del rodillo de alimentación
estén alineadas con los agujeros de los pernos superiores.
Figura 2.1 - Montaje del conducto de la chipeadora
2.9 bandeja de eXtensiÓn del
conducto
La bandeja de extensión del conducto es un elemento opcional
que se adquiere por separado para modelos domésticos.
La bandeja de extensión del conducto es estándar en los modelos
S y F.
Después de montar el conducto de la chipeadora a la
carcasa de la chipeadora, deslice la bandeja de extensión
del conducto sobre el conducto de la chipeadora como se
muestra en la Figura 2.2.
alinee los cinco agujeros de pernos de la bandeja de
extensión del conducto con los agujeros de pernos de la
bisagra de extensión.
inserte un bulón con cabeza de hongo de 3/8” x 1” (10 mm x
25 mm) [incluido en el kit del propietario] por los dos agujeros
exteriores de la bandeja de extensión y la bisagra de
extensión. asegure los bulones con arandelas y tuercas.
inserte un bulón con cabeza de hongo de 3/8” x 1” (10
mm x 25 mm) por el extremo del soporte del conducto y
los agujeros intermedios de la bandeja de extensión y la
bisagra de extensión. asegure los bulones con arandelas
y tuercas.
1.
2.
3.
4.
Figura 2.2 - Montaje de la bandeja de extensión del conducto
Sujetador
en horquilla
Palanca de
control de
alimentación
Conducto
de la
chipeadora
Bisagra de
extensión
Bandeja de
extensión
Posicione este borde
por detrás del borde
del conducto de la
chipeadora mostrado
abajo. Sostenga la
bandeja de extensión
directamente sobre
el conducto de la
chipeadora y deslícela
hacia abajo.
asegúrese de posicionar el borde de la bandeja de extensión
por detrás del borde del conducto de la chipeadora. Esto
provee una superficie más plana y evita las obstrucciones al
alimentar la máquina.
nota
