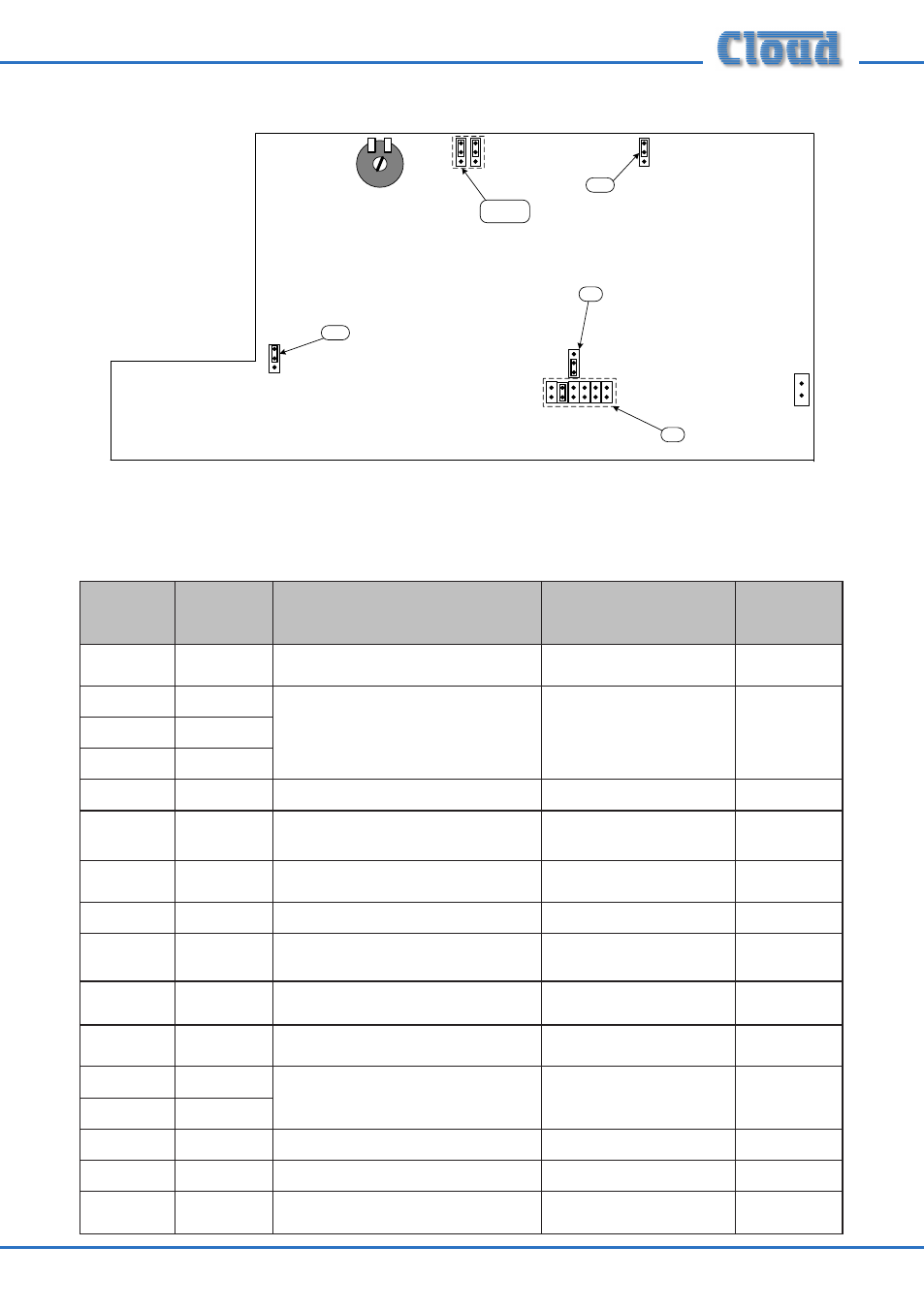

Cloud Electronics MA60Media - Manual (Página 33)

MA60 & MA60
media
Manual de uso e Instalación v1.0 33
J6
J9
J10
J11
J12A&B
MA60 INPUT PCB
VIEW FROM FRONT
NOT TO SCALE - Only primary components
shown
ON
OF
F
ON
O
FF
(REMOVE J11
FOR 12S)
6S
3S
SW
FR
SW L4 L3 L2 L1
MP3
Jumpers internos y configuración predeterminada
JUMPER EN PCB FUNCIÓN OPCIONES
CONF.
PREDET.
J1 Principal
Alimentación phantom de entrada
de micrófono
ON/OFF OFF
J2 Principal
Aislamiento por transformador
en entrada de micrófono
ON/OFF OFF J3 Principal
J4 Principal
J5 Principal Bypass de acceso a micrófono ON/OFF ON
J6 Trasera
Fuente de sonido de música en
espera/servicio
SW/L1/L2/L3/L4/MP3 SW
J7 Principal
Filtro de paso alto para micrófono
de 100 Hz
ON/OFF ON
J8 Principal Bypass de tarjeta de ecualización ON/OFF ON
J9 Trasera
Forzar la selección de fuente
desde el panel frontal
FR/SW SW
J10 Trasera
Bypass de la ecualización de
micrófono
ON/OFF ON
J11 Trasera
Tiempo de liberación de prioridad
de L4
3 s/6 s/12 s (sin
jumper)
3 s
J12A Trasera
Prioridad de L4 ON/OFF OFF
J12B Trasera
J13 Principal Filtro de paso alto de 65 Hz ON/OFF OFF
J14 Principal Prioridad de micrófono AVO/SW/OFF AVO
J15 Principal
Tipo de contacto de silenciami-
ento musical
NO/NC NO
