MA60 & MA60
media
Manual de uso e Instalación v1.0 22

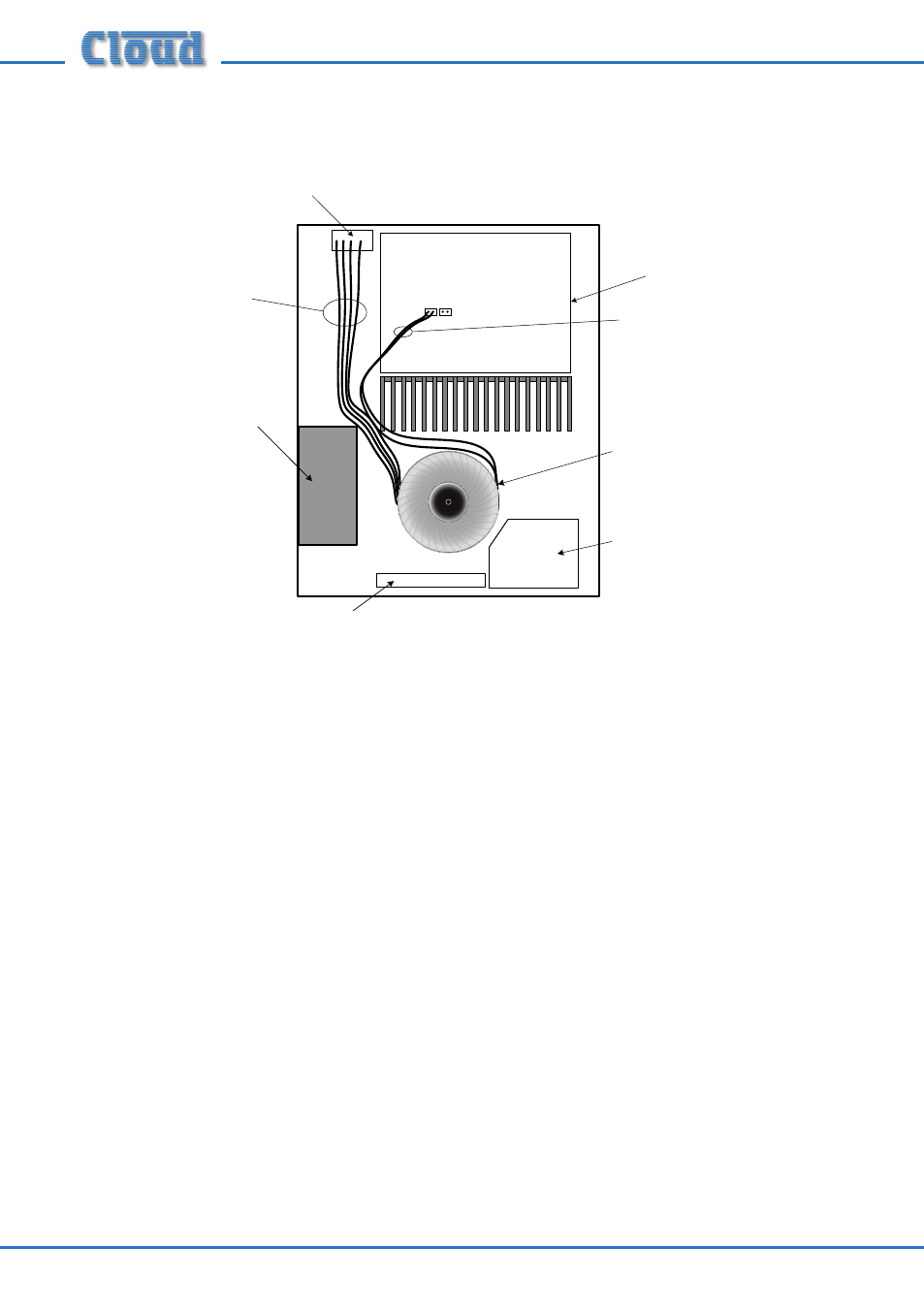

FRONT PANEL
MEDIA
PLAYER PCB
FRONT PANEL
CONTROLS PCB
MAINS
TRANSFORMER
CXL-60T OUTPUT
TRANSFORMER
MAIN PCB
CN15A CN15B
100/70/50 V-LINE OUTPUT
CONNECTOR PCB
Red/Brown/
Blue/Black
White/Black
5. La bobina primaria del transformador termina en un conector de dos clavijas
tipo Molex. Conéctelo al conector CN15B de la PCB principal. Encontrará su
ubicación en 32 for location.
6. En el panel trasero, retire la placa de plástico que cubre el agujero del
conector LINE OUTPUT.
7. Monte el conector de 4 clavijas situado en los extremos de los hilos de la
bobina secundaria del transformador (los cuatro restantes) en este agujero,
de modo que los agujeros roscados de los dos soportes de montaje de la PCB
queden alineados con los dos agujeros del conector. Use los extremos machos
de los separadores hexagonales suministrados para fijar la PCB y el conector.
8. Use las dos bridas para cables suministradas para ordenar los hilos del
transformador; asegúrese de que no sobresalen por la parte superior del
disipador térmico principal.
9. Vuelva a colocar la cubierta superior usando los tornillos originales.
10. Conecte el sistema de altavoces a las salidas de línea usando el conector
correspondiente. Tenga en cuenta que sólo se utilizarán dos de las clavijas; una
siempre será la clavija 1 (0 V).
