Diagrama de conexión de la PCB
El MA60 y el MA60
MEDIA
incorporan dos PCB provistas de jumpers, la PCB principal
y la PCB de entrada. Tras haber retirado la cubierta superior y con el panel de
conectores trasero mirando hacia usted, verá que la PCB principal está conectada en
la base de la parte trasera del chasis y la PCB de entrada está montada verticalmente
en la PCB principal, justo detrás del panel trasero, e incluye la mayor parte de los
conectores y controles.

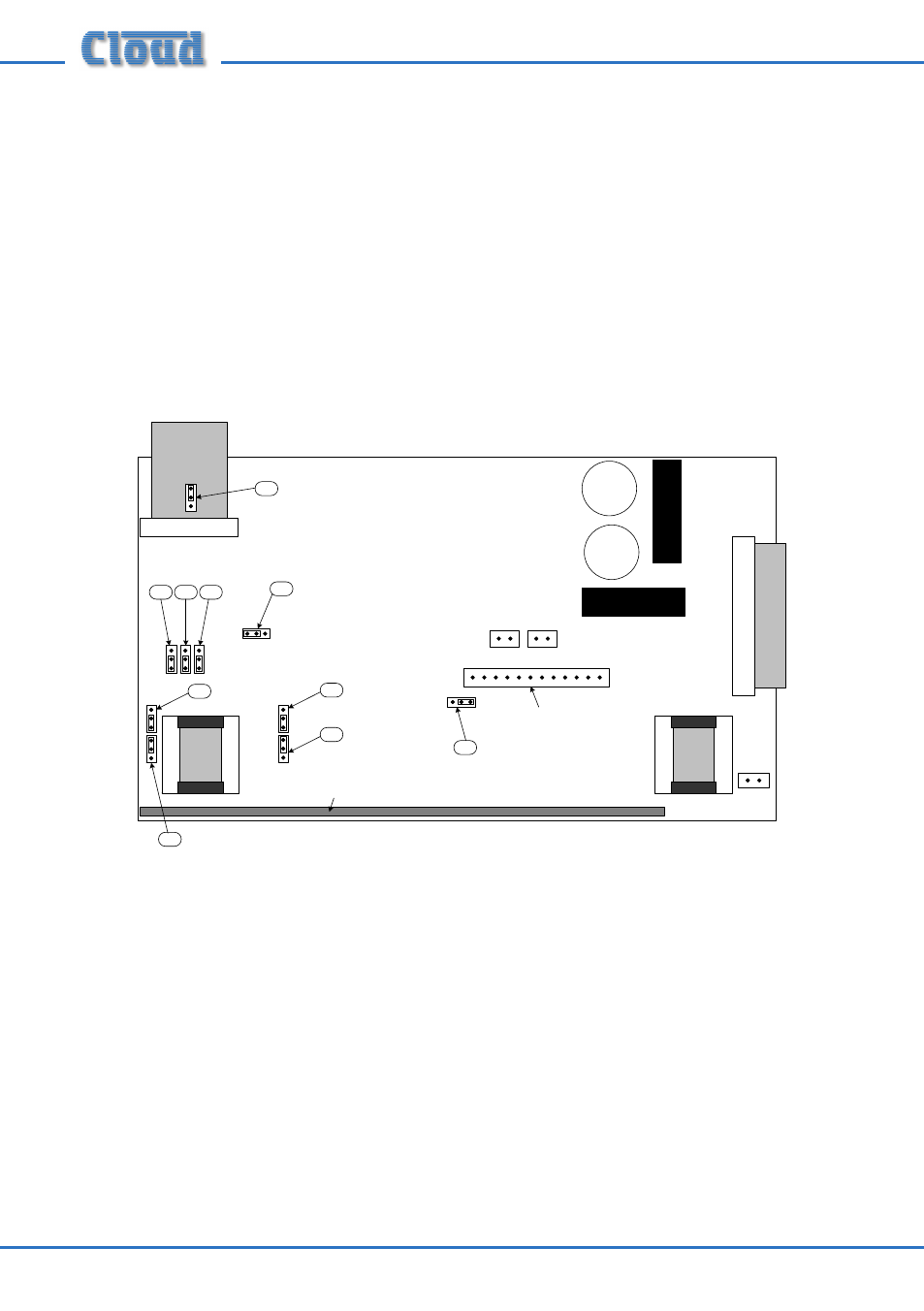

Los siguientes diagramas muestran la ubicación de los jumpers y de la ranura para
tarjetas de ecualización. Se incluyen únicamente como referencia y no están a escala.
CN16
J1
J5
J14
J15
J2 J3 J4
J7
J8
J13
(below ribbon cable)
Loudspeaker EQ card socket
Input PCB (vertically-mounted)
MA60 MAIN PCB
VIEW FROM REAR
NOT TO SCALE - Only primary components shown
