Cloud Electronics MA60Media - Manual (Página 10)

MA60 & MA60
media
Manual de uso e Instalación v1.0 10
Contenido de la caja
Antes de abrir la caja, asegúrese de que no está dañada. Si lo estuviera, póngase en
contacto con su distribuidor Cloud y el transportista.
El contenido de la caja es el siguiente:
•
Mezclador/amplificador MA60/MA60
MEDIA
•
Cable de alimentación de CA con conector IEC
•
Conjunto de conectores de rosca
•
Cuatro patas de goma
•
El presente manual

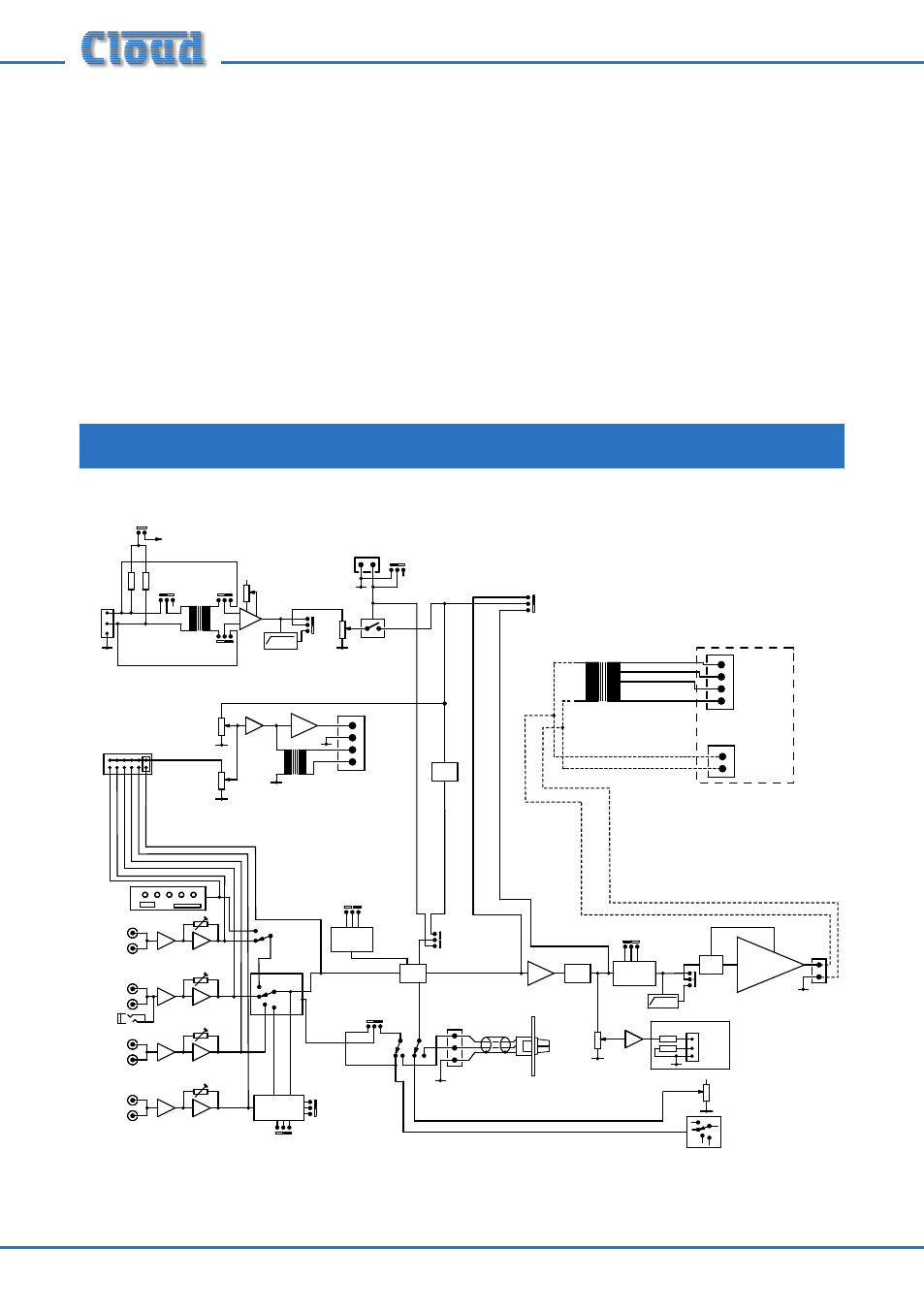

Diagrama de bloques
PHANTOM
POWER
15V
CONNECT INPUT
TO 0V TO OPEN
0V
0V 0V
0V
0V
MIC CHANNEL
ACCESS
INPUT
ACCESS
BYPASS
MIC EQ BYPASS
MOH SOURCE
100Hz TEL INPUT
TRANSFORMER
ISOLATION
TRANSFORMER
MIC 1
MOH OUTPUT
8 OHMS
600 OHMS
SPEAKER OUTPUT OPTIONAL LINE OUTPUT
TRANSFORMER
100V
70V
50V
COM
MIN LOAD
4 OHMS
0V
AVO
0V
0V
HIGH PASS FILTER
MEDIA PLAYER
LINE 1
LINE 2
LINE 3
LINE 4
LINE 4
PRIORITY
MUTE CONTACT TYPE
MUSIC
MUTE
VCA + EQ
DCP EQ
SOCKET
65Hz
PRE-OUT
+VE
- VE
0V
0V
0V
RSL-4/RL-1
OPTIONAL REMOTE
SOURCE AND LEVEL FRONT PANEL
MUSIC SOURCE AND
LEVEL CONTROLS
REMOTE LEVEL
CONNECTOR
3
2
1
FORCE FRONT PANEL
SOURCE SELECT
POWER
AMPLIFIER
3s
6s
RELEASE TIME
12s-NO JUMPER
ON/OFF
EQ CARD BYPASS
MIC PRIORITY
