1009719 Rev. E 9.
MONTAJE
================================================================================================

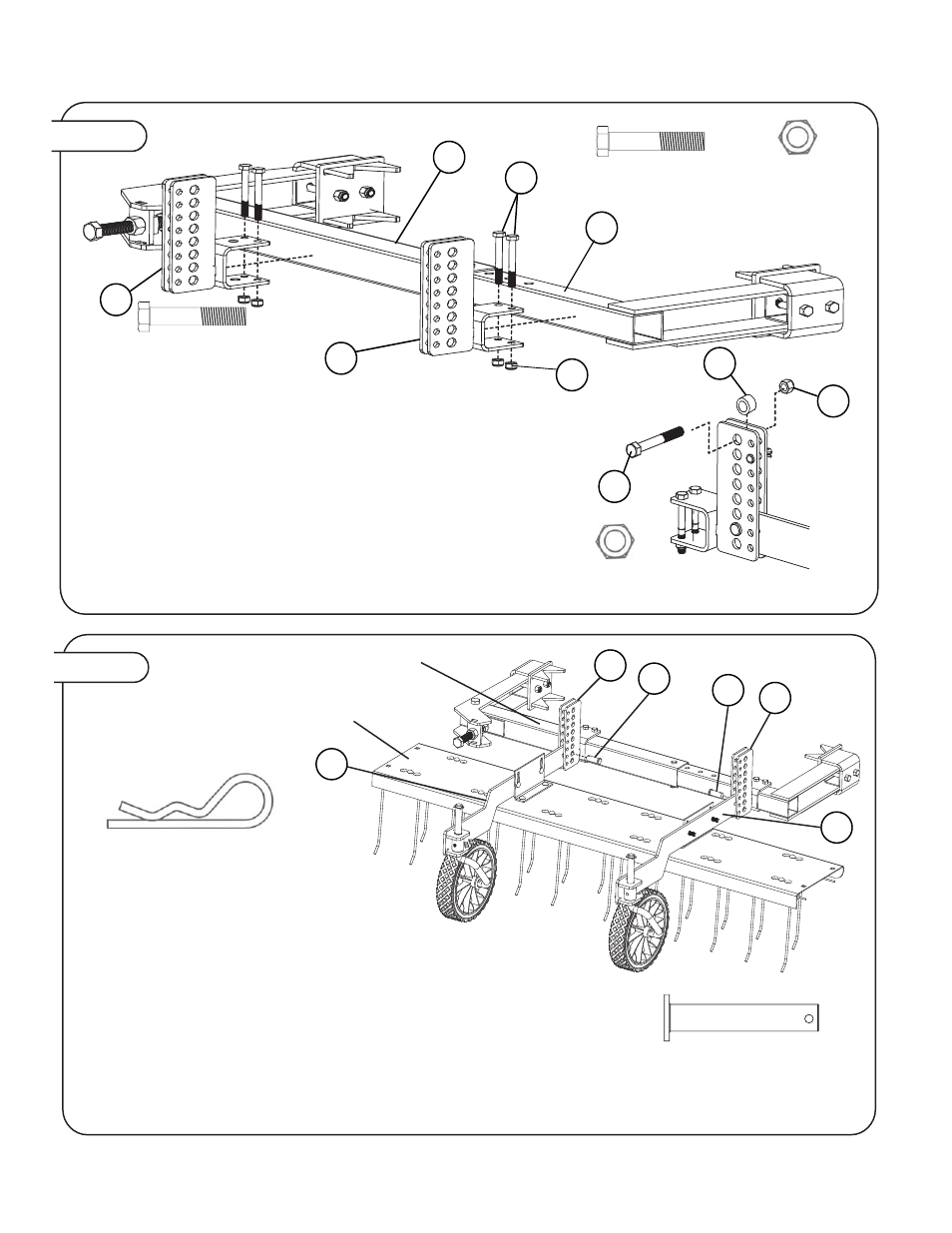

Figura 9.
18
35
35
15
Conjunto de la aireadora
Conjunto del bastidor de apoyo
35
Pasador de clavija de
1/2" x 1-1/4"
Cant. 2
Ajuste los soportes de pivote (15) y (18) para que coincidan con los soportes del
montaje frontal (20). Asegúrese de que la aireadora esté centrada a la forma del
ZTR
Los soportes de montaje frontales (20) y el conjunto de la aireadora deben estar
nivelados. Ajuste la altura de los soportes de montaje frontales en relación a los
orificios de los soportes de pivote (15) y (18) cuando la unidad esté nivelada y luego
instale el pasador de clavija de 1/2" x 1" (35) en ambos lados y asegúrelo con la
chaveta de horquilla (37).
NOTA: Los soportes de pivote (15) y (18) se pueden voltear 180 grados para un
mayor ajuste.
20
20
37
Chaveta de horquilla de 1/8"
Cant. 2
Figura 8.
15
6
17
18
13
14
14
Perno hexagonal de
5/16" x 2-3/4"
Cant. 4
13
Tuerca de seguridad
con nylon de 5/16"
Cant. 4
Deslice el soporte de pivote grande (15) sobre el tubo con la calcomanía (6).
Deslice el soporte de pivote pequeño (18) sobre el brazo fijo (17). Sujete los dos
soportes de pivote en el lugar con los herrajes como se muestra.
Los soportes de pivote se pueden identificar de la siguiente manera: el soporte de
pivote (15) tiene 6 orificios sobre la pestaña de montaje en U, y el soporte de
pivote (18) tiene 4 orificios.
NOTA: Asegúrese de instalar el espaciador (28) entre las placas verticales de los
soportes de pivote (15) y (18). Sujete el espaciador en su lugar con el perno
hexagonal de 1/2" x 2 (39) y la tuerca de seguridad con nylon de 1/2" (9), haga
esto en cada soporte de pivote.
NOTA: No ajuste las tuercas con nylon de 5/16" (13) por completo porque es
posible que deba mover los soportes de pivote para que encajen con el montaje
frontal (20) después de que se haya montado la aireadora (vea la Fig. 9)
39
28
9
39
Perno hexagonal de
1/2" x 2" Cant. 2
9
Tuerca de seguridad
con nylon de 1/2" Cant. 2
