1009719 Rev. E 5.

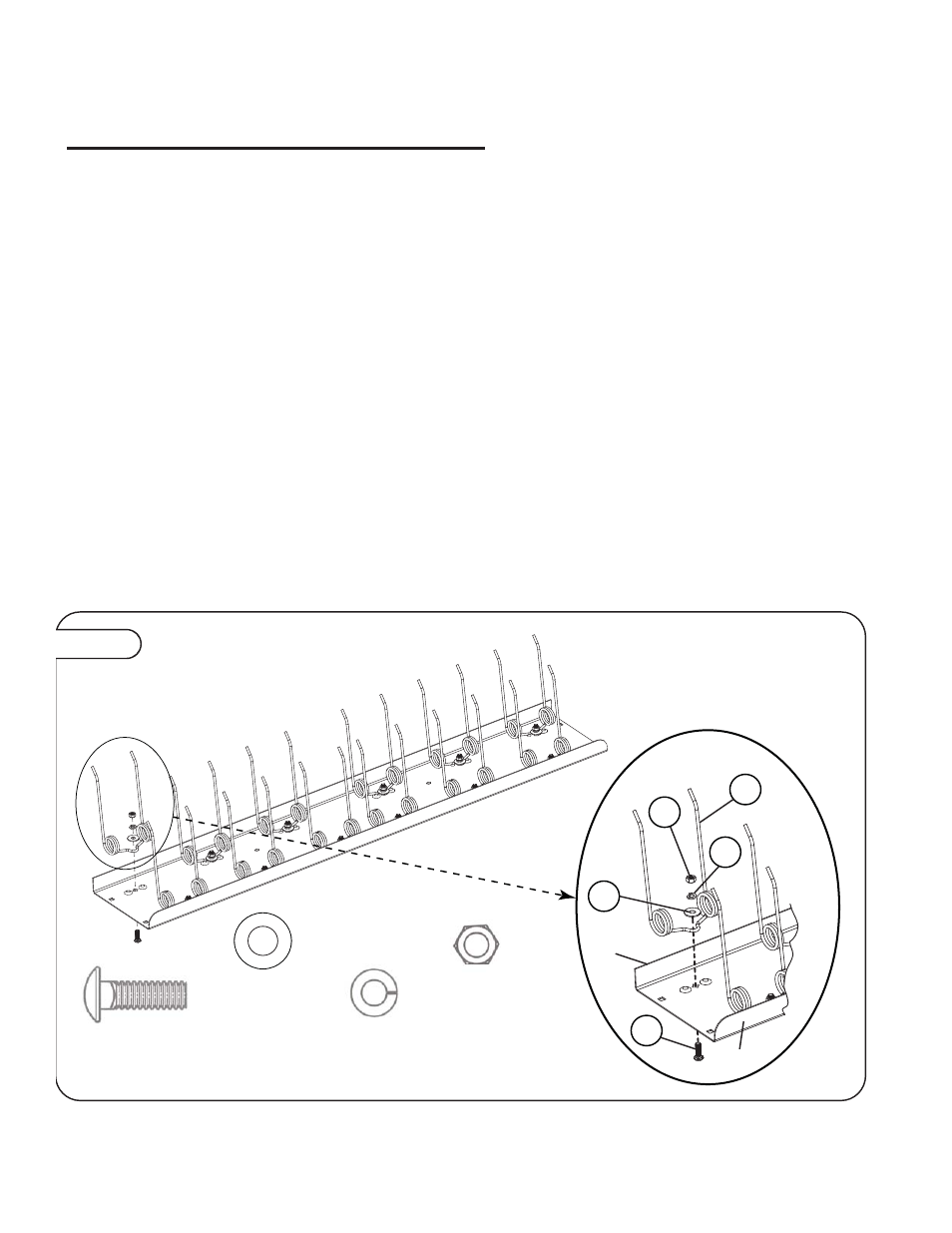

Figura 1.
24
Perno del vagón
de 5/16" x 1"
Cant.12
27
Arandela de
seguridad de 5/16''
Cant.12
28
Tuerca hexagonal
de 5/16''
Cant.12
28
27
29
26
24
Parte
delantera
Parte
trasera
26
Arandela especial
Cant.12
Con pernos, coloque las púas hacia el
frente usando el herraje, como se muestra.
MONTAJE
================================================================================================
Herramientas requeridas para el armado
• Llave de 3/4"
• Trinquete y casquillo de 15/16"
• Llave de 9/16"
• Llave de 1/2"
• Tijeras
• Alicate
• Set de llaves Allen
