1009719 Rev. E 4.
REF. NRO. DE PARTE DESCRIPCIÓN CANT.
1 1009744-10 Soporte en V 2
2 1009749-10 Brazo de fi jación 1
3 1009746-10 Placa de fi jación 2
4 B-4820 Tuerca de seguridad con nailon
de 3/8" 5
5 2M1656P Perno hexagonal de 1/2" x 3-1/2" 1
6 1009774 Tubo con calcomanía 1
7 2M1256P Perno hexagonal de 3/8" x 3-1/2" 5
8 1009766-10 Tubo separador de 2" 1
9 B-5096Y Tuerca de seguridad con nylon
de 1/2" 3
10 1009763 Tuerca ciega de 5/8" 1
11 30M2000P Tuerca hexagonal de 5/8" 1
12 1009764 Perno hexagonal de 5/8" x 4" 1
13 B-4786 Tuerca de seguridad con nylon
de 5/16" 4
14 2M1044P Perno hexagonal de 5/16" x 2-3/4" 4
15 1009752-10 Soporte de pivote largo 1
16 1009767-10 Tubo separador de 1-3/4" 1
17 1009750-10 Brazo fi jo 1
18 1009751-10 Soporte de pivote pequeño 1
19 R-713-10 Soporte del bastidor 2
20 1009770-10 Montaje frontal 2
REF. NRO. DE PARTE DESCRIPCIÓN CANT.
21 1009773 Bandeja con calcomanía 1
22 R-1933-01 Eje 2
23 1009765 Rueda 2
24 11M1016P Perno de cabeza de hongo
de 5/16" x 1" 20
25 R1504 Alambre de seguridad 2
26 R-618 Arandela especial 12
27 40M1000P Arandela de seguridad de 5/16'' 20
28 30M1000P Tuerca hexagonal de 5/16'' 20
29 R-616 Púa 12
30 F-577 Anillo E de 5/8” 4
31 45M2121P Arandela de 5/8" 4
32 R-719 Cojinete de nailon 4
33 R-720-01 Cubo de la rueda 2
34 R-2303 Pasador de clavija (5/16" x 1-3/8") 2
35 V-219P Pasador de clavija (1/2" x 1-1/4") 2
36 B-983 Chaveta de horquilla 2
37 D-146P Chaveta de horquilla 2
38 P-234 Espaciador 2
39 2M1632P Perno hexagonal de 1/2" x 2" 2
41 45M1111P Arandela de 5/16" 8
42 1009778 Ribete de caucho (30") 1
43 V-336 Tornillo de fi jación 5/16" 2

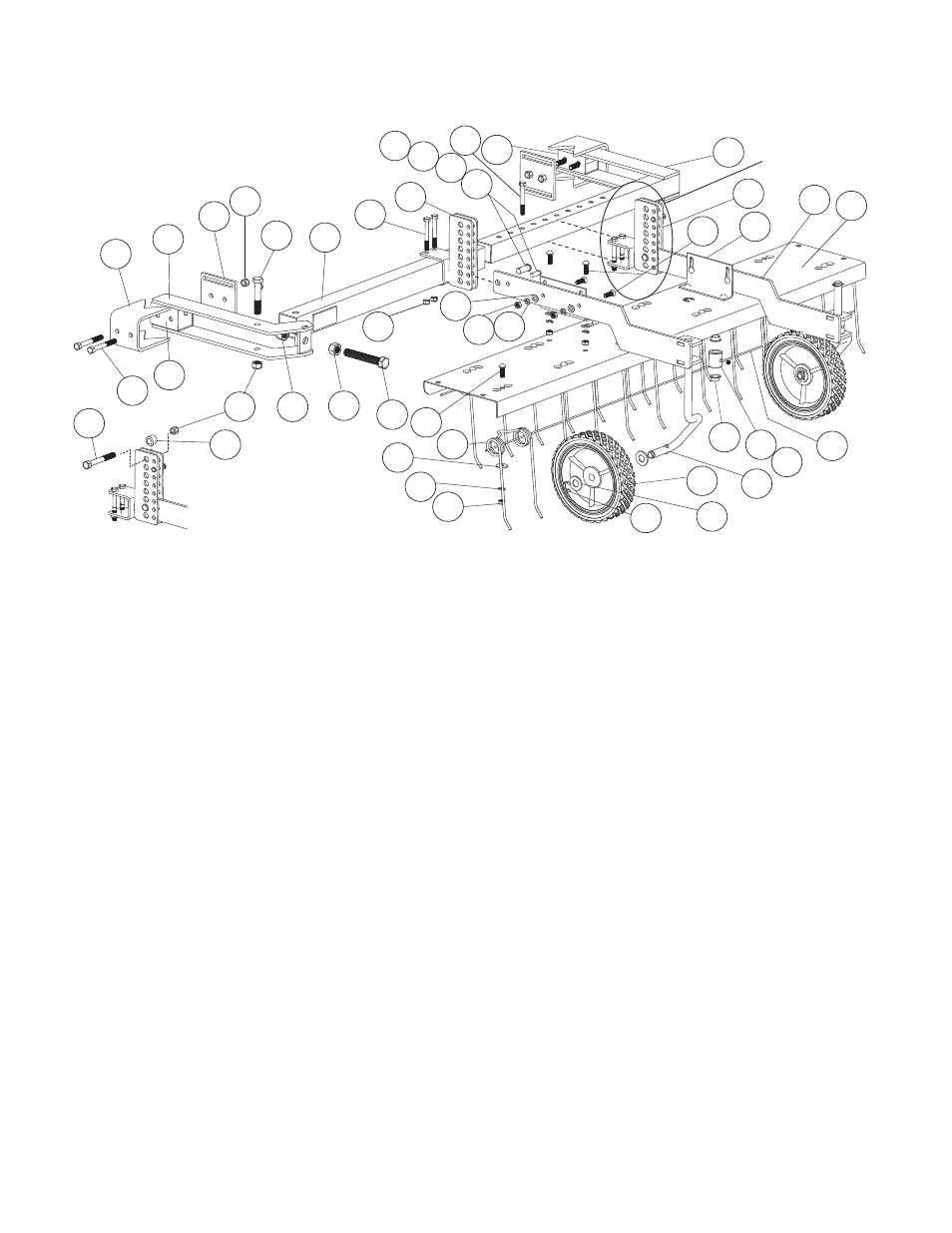

VISTA DE LOS COMPONENTES Y LISTA DE REFERENCIA
================================================================================================
7
6 5
4
3
2
1
8
9
12
11 10
13
14
15
16 17
18
19
41
26
27
28
24
30
23 22
32
20
33
31
25 29
34
35
36
37
28 27
24
21
43
38
Detalle de la vista A
El espaciador (38)
cabe entre las placas
39
Detalle de la
vista A
7
