1009719 Rev. E 7.
MONTAJE
================================================================================================
Figura 5.
9
Tuerca de seguridad
con nylon de 1/2"
Cant. 1
11
Tuerca hexagonal
de 5/8"
Cant. 1
5
Perno hexagonal de 1/2" x 3-1/2"
Cant. 1
12
Perno hexagonal
de 5/8" x 4"
Cant. 1
10
Tuerca ciega de 5/8"
Cant. 1
5
12
11
9
10
2
6

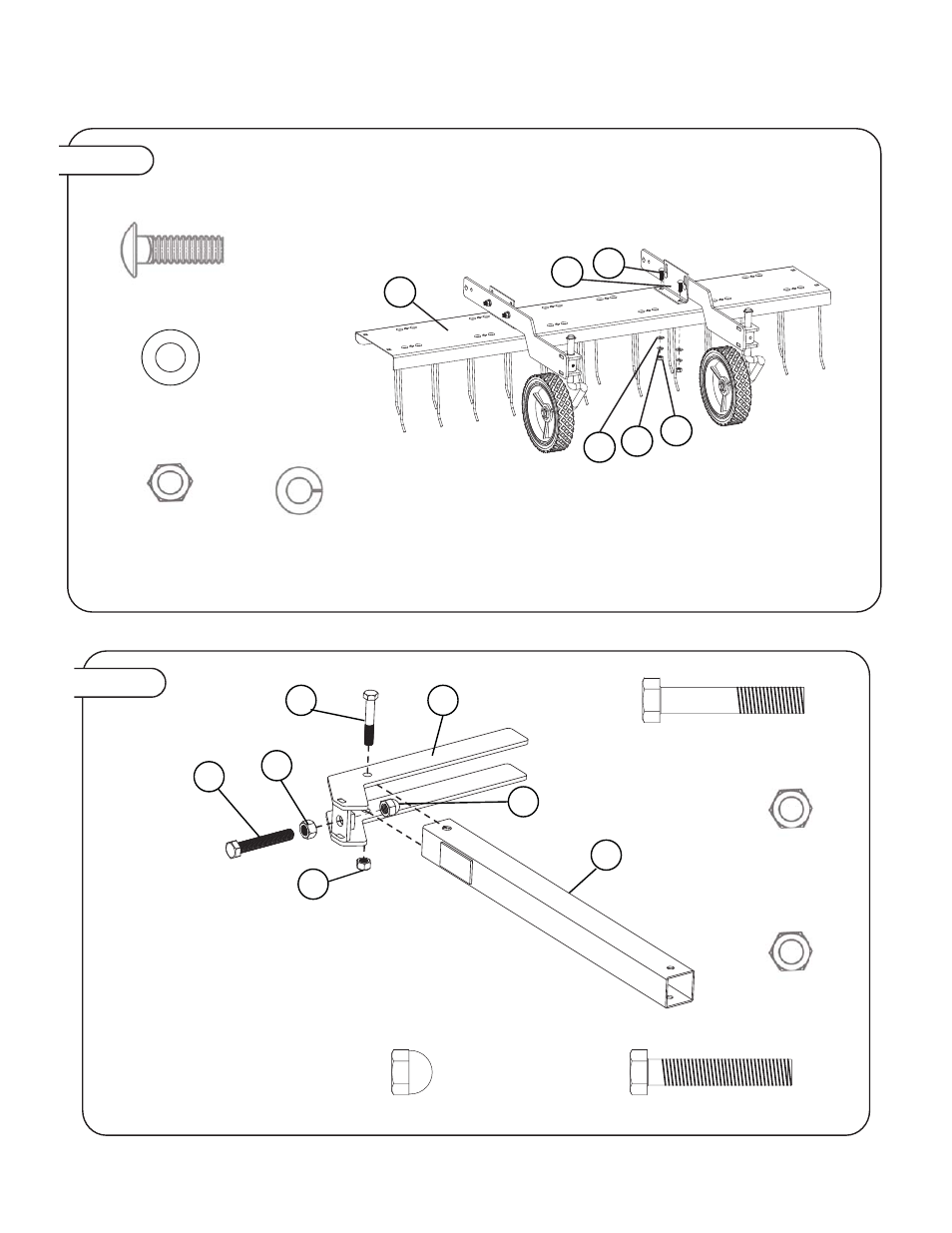

Atornille el tubo con la calcomanía (6) al brazo de fijación (2) con
los herrajes que se muestran. Luego, instale el perno hexagonal
de 5/8" x 4 (12), la tuerca hexagonal de 5/8" (11) y la tuerca ciega
de 5/8" (10). NOTA: Ajuste lo suficientemente el perno hexagonal
de 5/8" x 4 (12) en la tuerca hexagonal (10) de modo que el lado
plano de la tuerca ciega (10) esté al ras del brazo de brazo de
fijación (2).
Figura 4.
26
Arandela de 5/16"
Cant. 4
27
Arandela de
seguridad de 5/16''
Cant. 4
28
Tuerca hexagonal
de 5/16''
Cant. 4
24
Perno del vagón de 5/16" x 1"
Cant. 4
24
28
26
27
19
21
Atornille los soportes del bastidor
(19) a la bandeja (21) usando los
herrajes como se muestra
