2.4. Características de la dispersión

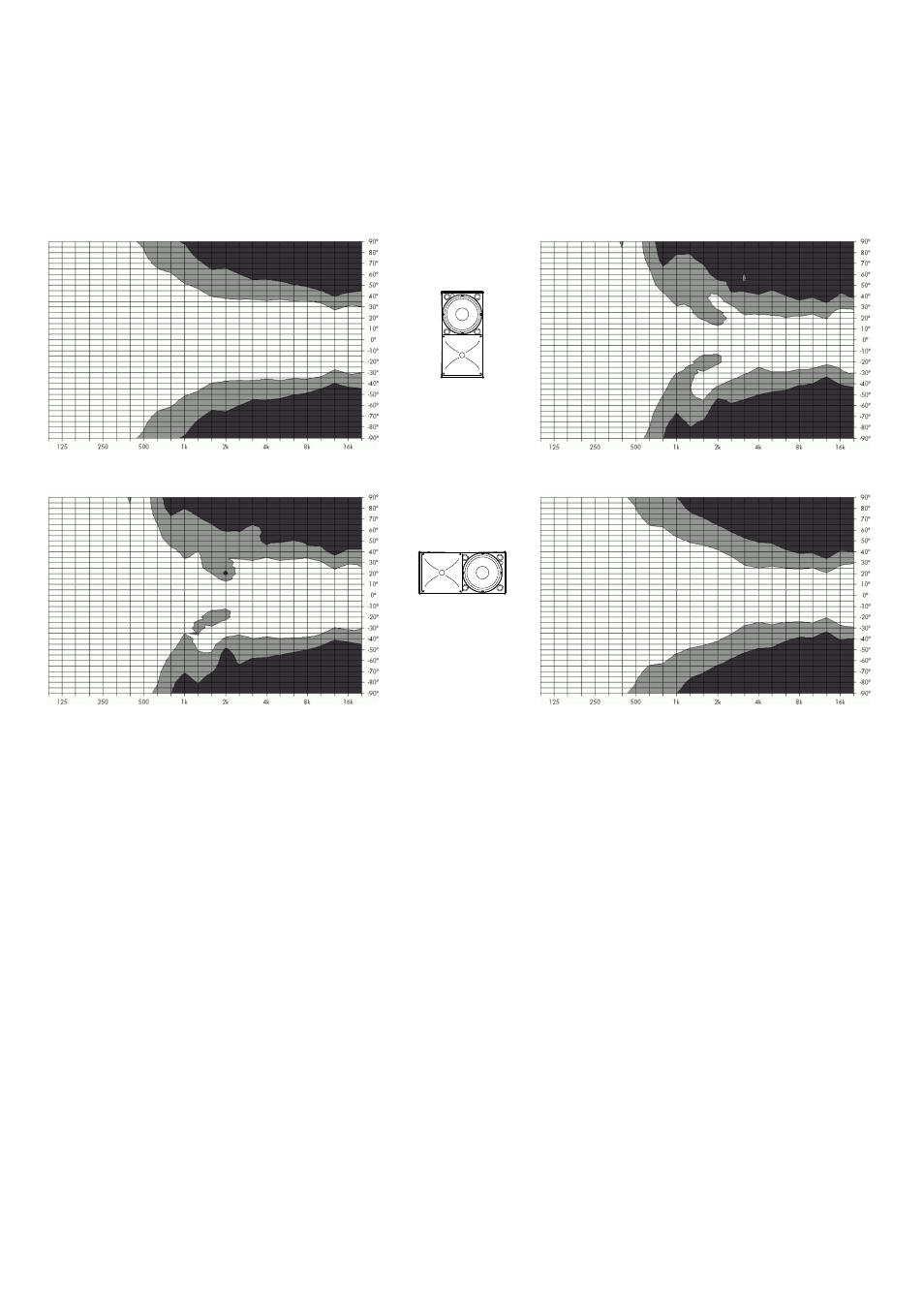

Los gráficos siguientes muestran el ángulo de dispersión sobre la
frecuencia de una sola caja, trazado con líneas de igual presión
acústica (isóbaras) a –6 dB y –12 dB.
Fig. 8: Diagrama de isóbaras horizontal
10A
configuración vertical
Fig. 9: Diagrama de isóbaras vertical
Fig. 10: Diagrama de isóbaras horizontal
10A
configuración hori-
zontal con la bocina
girada
Fig. 11: Diagrama de isóbaras vertical
d&b 10A/10A-D Manual (1.1 ES) 9
