2.1. Descripción del producto
Los altavoces 10S, 10A y 10AL y sus "versiones D" forman una
familia de altavoces de alto rendimiento de 2 vías que utilizan un
único motor de 10” en una caja bass-reflex y diferentes secciones
de altas frecuencias (HF) para una amplia gama de instalaciones
de aplicaciones de sonido. Todos los modelos son diseños ligeros
pasivos que utilizan motores de neodimio y grandes trompetas
para un control exacto del patrón.
Los modelos 10A y 10A-D son las versiones de arreglo de esta
familia y ofrecen características de dispersión giratoria de 75° x
50° (10A) o 110° x 55° (10A-D). Ambos altavoces utilizan un
motor de compresión de salida de 1.4”. Las cajas están equi-
padas con un sistema de rigging integrado para el diseño de ver-
tical de arreglos que proporcionan características de dispersión
específicas para la aplicación.
Con una respuesta de frecuencia que se extiende de 60 Hz a
18 kHz, las cajas se puede utilizar como sistemas de rango com-
pleto o se pueden complementar con diferentes subwoofers de las
Series xS o xA.
Las cajas están hechas de contrachapado con un acabado de pin-
tura negra resistente a los impactos. Las partes frontales de las
cajas del altavoz están protegidas por una rejilla metálica rígida y
una espuma transparente acústicamente.
Las cajas resisten al impacto de balones conforme a
DIN 18032-3.
Componentes de rigging
Las cajas 10A/10A-D se conectan para formar un arreglo vertical
mediante Z5416 Placas de empalme 10A. Los ángulos entre cajas
se pueden configurar entre 25° y 60° con incrementos de 5°. Un
arreglo vertical puede estar formado por hasta tres cajas 10A. En
el arreglo se pueden integrar los subwoofers 18A o 27A.
Los arreglos verticales se sostienen mediante Z5414 Barra para
colgar xA y un par de Z5413 Placas de empalme de la barra
para colgar xA.
Nota: Consulte en el manual de rigging correspondiente las
configuraciones aprobadas y las instrucciones de seguridad y
montaje.
Opciones de caja
La versión resistente a las inclemencias del tiempo (WR) se puede
utilizar en exteriores (IP34, direccionamiento vertical de hasta
+15°). Las cajas incorporan un acabado de color negro para la
protección contra impactos e inclemencias meteorológicas de tipo
PCP (Protección de poliuretano de la caja).

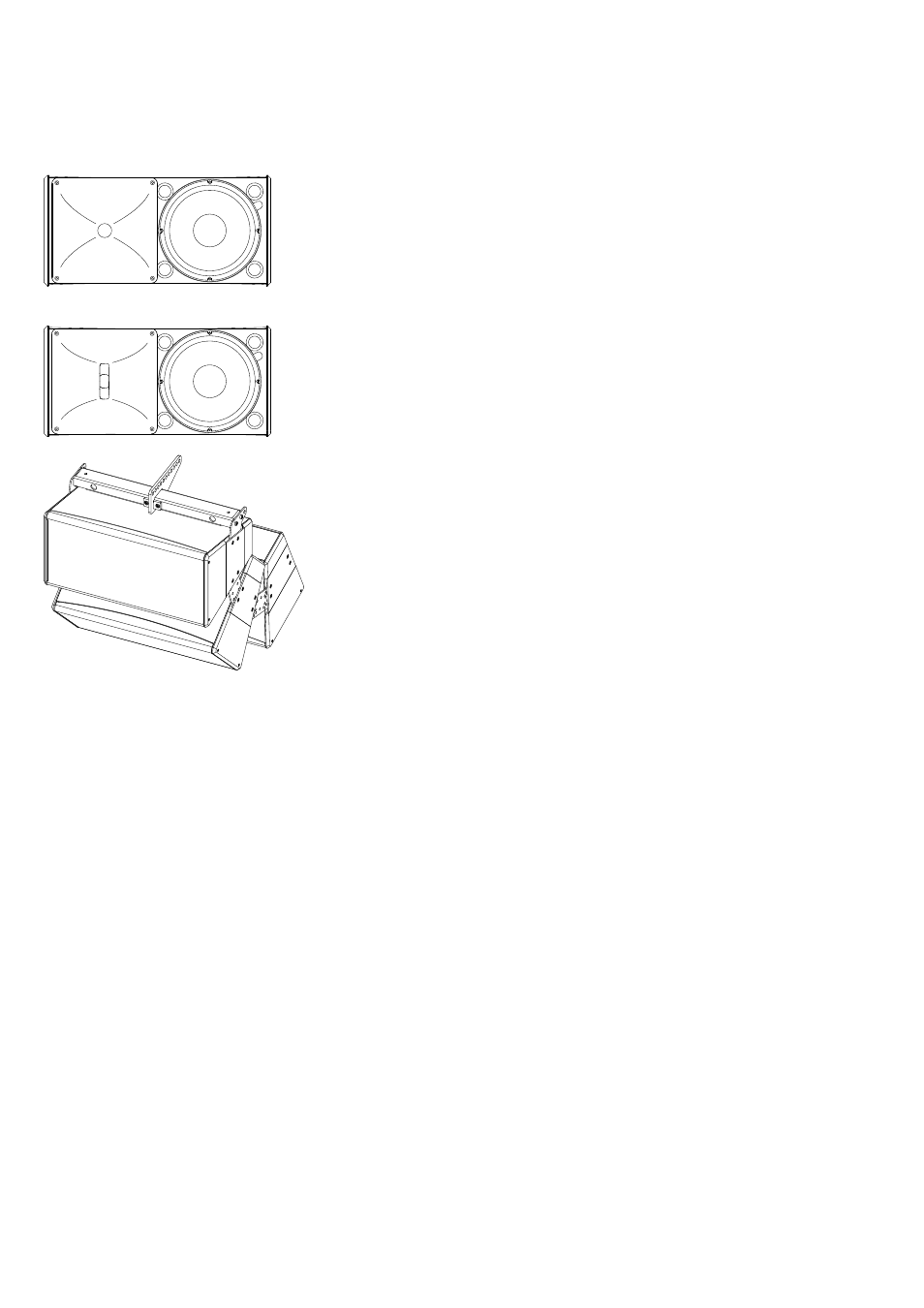

Fig. 1: Altavoz 10A/10A-D
Ejemplo de rigging:
Arreglo de 10A con Z5415 Adaptador de barra para colgar xA,
Z5414 Barra para colgar xA, Z5413 Placa del conector de la
barra para colgar xA y Z5416 Placa del conector 10A.
